SSCD200-1000/3300 1910Nm Znamionowy moment obrotowy 3300 obr./min Maksymalna prędkość Przekładnia Dynamometr
1. SSCD200-1000/3300 Dynamometr Przekładni Opis Komponentów

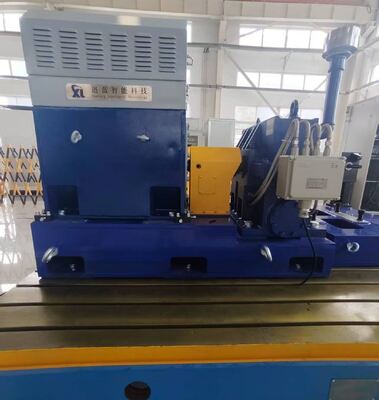

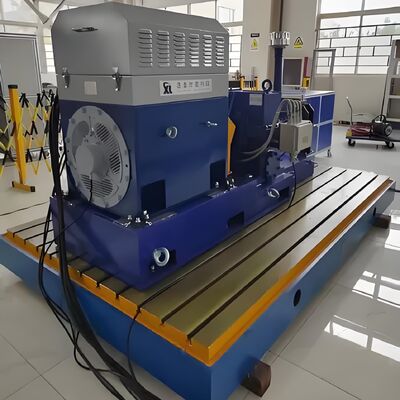

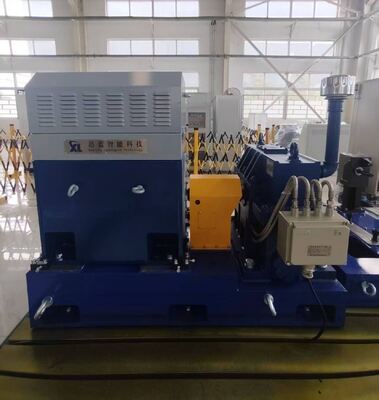

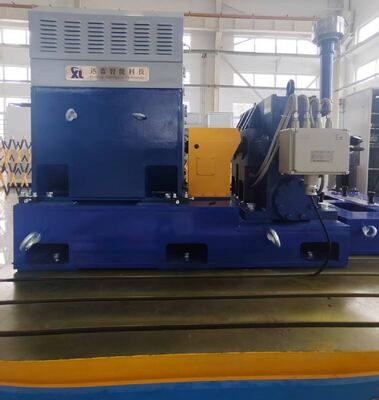

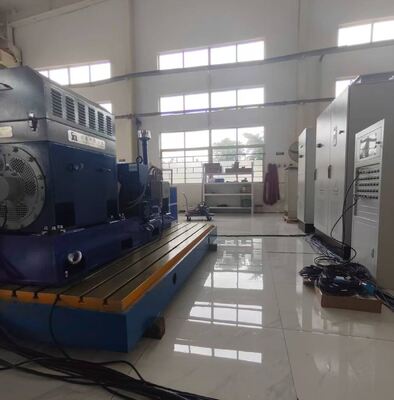

Stanowisko testowe przekładni SSCD200-1000/3300 to wysokowydajne urządzenie zaprojektowane specjalnie do precyzyjnych testów przekładni, szeroko stosowane w produkcji przemysłowej, energetyce wiatrowej, maszynach budowlanych, motoryzacji i transporcie kolejowym. To stanowisko integruje dynamometr napędowy Seelong (model SSCD200-1000/3300, moc 200kW, prędkość znamionowa 1000 obr./min, maksymalna prędkość 3300 obr./min, dokładność pomiaru momentu obrotowego 0,2%FS) i dynamometr obciążeniowy (model SSCD110-300/600, moc 110kW, prędkość znamionowa 300 obr./min, maksymalna prędkość 600 obr./min), w połączeniu z systemem falownika ABB (dokładność kontroli momentu obrotowego 0,2%FS, dokładność kontroli prędkości ±1 obr./min, czas reakcji 5ms) oraz systemem pomiaru i kontroli Seelong XLP-1000 (wyposażonym w procesor Intel Core i7, 32GB pamięci DDR4 i dysk SSD 1TB), umożliwiając kompleksowe monitorowanie i precyzyjną kontrolę kluczowych parametrów, takich jak moment obrotowy, prędkość, temperatura i ciśnienie.
| Nazwa komponentu |
Główne specyfikacje |
Marka |
|
SSCD110-300/600
elektryczny dynamometr obciążeniowy
|
Moc: 110kW; Prędkość znamionowa: 300 obr./min; Moment znamionowy: 3501Nm; Maksymalna prędkość: 600 obr./min; Czujnik pomiaru momentu obrotowego: 0-5000Nm (dokładność: 0,2%FS) |
Seelong |
| SSCD200-1000/3300 elektryczny dynamometr napędowy |
Moc: 200kW; Prędkość znamionowa: 1000 obr./min; Moment znamionowy: 1910Nm; Maksymalna prędkość: 3300 obr./min; Czujnik pomiaru momentu obrotowego: 0-2000Nm (dokładność: 0,2%FS) |
Seelong |
| Urządzenie do kalibracji momentu obrotowego |
Kalibracja momentu obrotowego kołnierza momentu obrotowego |
Seelong |
| System falownika zmiennej częstotliwości |
System falownika zmiennej częstotliwości z wieloma napędami; dokładność kontroli momentu obrotowego 0,2%FS; dokładność kontroli prędkości ±1 obr./min; czas reakcji 5ms; wyposażony w wiele zabezpieczeń przed przeciążeniem, przepięciem i przegrzaniem. |
ABB |
| System pomiaru i kontroli XLP-1000 |
Komputer przemysłowy: IPC710; CPU: Intel Core i7; Pamięć: 32GB DDR4; Dysk twardy: 1TB SSD; Preinstalowane oprogramowanie XLP-1000 |
Seelong |
| System akwizycji danych |
Moduł akwizycji temperatury PT100, moduł akwizycji ciśnienia, moduł akwizycji sygnału analogowego, czujnik akwizycji temperatury, czujnik akwizycji ciśnienia, czujnik akwizycji wibracji, skrzynka akwizycji danych |
Seelong |
| Urządzenie do kontroli temperatury oleju |
Wymiennik ciepła z płyt ze stali nierdzewnej, system sterowania PLC; dokładność kontroli temperatury: ± 1 ℃ |
Seelong |
| Przepływomierz przekładni |
używany do pomiaru przepływu wody i oleju:
Zakres pomiarowy: 0-50 l/min;
Dokładność: 0,5%FS
Model: SLLL050
|
Seelong |
| Opcjonalne - Sprzęgło |
Dopuszczalny moment obrotowy: 500Nm; Dopuszczalna prędkość: 18000 obr./min |
Seelong |
| Opcjonalne - Wspornik silnika |
Niestandardowy w kształcie litery L, grubość ścianki > 50mm |
Seelong |
| Opcjonalne - Płyta żeliwna |
Materiał: HT300; Płaskość: ≤0,05mm/m; Chropowatość powierzchni: Ra≤1,6μm; Amortyzatory i płyty żeliwne zapewniają stabilność podczas testów z dużą prędkością. |
Seelong |
| Opcjonalne - Amortyzatory |
Sprężynowe, obciążenie znamionowe 100-300kg, współczynnik tłumienia 0,2-0,3, odpowiednie dla częstotliwości wibracji 5-10Hz; amortyzator i płyta żeliwna zapewniają stabilność podczas testów z dużą prędkością. |
Seelong |
2. SSCD200-1000/3300 200kW Elektryczny Dynamometr Parametry Techniczne
| Parametry |
Specyfikacje |
| Moc |
200kW |
| Prędkość znamionowa |
1000 obr./min |
| Maksymalna prędkość |
3300 obr./min |
| Moment znamionowy |
1910Nm |
| Zakres pomiaru momentu obrotowego |
0-2000Nm |
| Dokładność pomiaru momentu obrotowego |
0,2%FS |
| Dokładność kontroli prędkości |
±1 obr./min |
| Czas reakcji |
5ms |
3. SSCD200-1000/3300 Przekładnia Dynamometr Przekładni Główne Zalety
1) Testowanie o wysokiej precyzji: Dokładność pomiaru momentu obrotowego 0,2%FS, dokładność kontroli prędkości ±1 obr./min, zapewniająca dokładne i niezawodne dane testowe.
2) Wydajne przetwarzanie danych: System pomiaru i kontroli XLP-1000 jest wyposażony w wysokowydajny procesor, umożliwiający szybkie przetwarzanie danych i monitorowanie w czasie rzeczywistym.
3) Kompleksowe monitorowanie parametrów: System akwizycji danych integruje wiele czujników w celu kompleksowego monitorowania parametrów, takich jak temperatura, ciśnienie i natężenie przepływu.
4) Oszczędność energii i ochrona środowiska: Elektryczny dynamometr przekształca energię mechaniczną w energię elektryczną i oddaje ją z powrotem do sieci energetycznej, osiągając oszczędność energii podczas testowania.
5) Elastyczna konfiguracja: Oferuje różnorodne opcjonalne komponenty, aby sprostać potrzebom różnych scenariuszy testowych.
4. SSCD200-1000/3300 Przekładnia Dynamometr Przekładni Obszary Zastosowań
1) Przemysłowe skrzynie biegów: używane do testów sprawności przekładni, wzrostu temperatury i trwałości obrabiarek, maszyn metalurgicznych, maszyn górniczych oraz maszyn do gumy i tworzyw sztucznych w celu zapewnienia stabilności przetwarzania i odporności na zużycie.
2) Skrzynie biegów turbin wiatrowych: Obsługuje charakterystyki wibracyjne, wydajność dynamiczną i testowanie niezawodności skrzyń biegów turbin wiatrowych o mocy megawatowej, odpowiednie do zdalnego monitorowania online i diagnozy usterek.
3) Skrzynie biegów maszyn inżynieryjnych: obejmujące symulację obciążenia i testy trwałości sprzętu, takiego jak kruszarki i przenośniki, oraz weryfikację działania w trudnych warunkach.
4) Motoryzacja i transport kolejowy: Zastosowania obejmują optymalizację wydajności przekładni, skrzyń biegów pojazdów elektrycznych i systemów trakcyjnych kolei dużych prędkości, poprawiając sprawność przekładni i płynność jazdy.
5) Statki i urządzenia energetyczne: Używane do testów dopasowania prędkości skrzyń biegów morskich oraz do weryfikacji odporności na korozję i wydajności smarowania skrzyń biegów elektrowni wodnych.
5. SSCD200-1000/3300 Przekładnia Dynamometr Przekładni Standardy Odniesienia
1) JB/T 10634-2023 "Elektryczny Dynamometr": Główna specyfikacja, obejmująca wymagania techniczne i zasady kontroli dynamometrów, ze szczególnym uwzględnieniem dokładności pomiaru momentu obrotowego (np. ±0,2%FS) i dokładności kontroli prędkości (np. ±1 obr./min).
2) ISO 6336 i AGMA 2001: Uznane na arenie międzynarodowej standardy stosowane do obliczania sprawności przekładni zębatej w celu zapewnienia dokładności modeli oprogramowania kontroli i analizy.
3) QC/T 533-1999 "Metody testowania osi napędowych samochodów na stanowisku": zapewnia odniesienie do metod, takich jak test statycznego skręcania zespołów i test zmęczeniowy kół zębatych, i ma zastosowanie do testu charakterystyki momentu obrotowego osi napędowych elektrycznych.
4) Standardy wojskowe (takie jak MIL-STD-810G): używane do symulacji ekstremalnych temperatur otoczenia (-40℃~150℃) i obciążeń udarowych w celu odtworzenia wydajności skrzyni biegów w rzeczywistych warunkach pracy.
6. Lista modeli dynamometrów przekładni
| Model |
Moc (kW) |
Moment obrotowy (Nm) |
Prędkość znamionowa (obr./min) |
Maksymalna prędkość (obr./min) |
Dokładność pomiaru momentu obrotowego |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2%FS |
| Moc, Zakres prędkości w liczba modułów akwizycji mogą być dostosowane w zależności od potrzeb. |
7. Dostawa i serwis posprzedażny
Dostawa: Standardowe modele wysyłane w ciągu 90 dni; modele niestandardowe wysyłane w ciągu 90-180 dni (w tym logistyka międzynarodowa i pomoc w odprawie celnej).
Serwis posprzedażny: 1-letnia gwarancja na główne komponenty (dynamometr, kołnierz momentu obrotowego), dożywotnie dwujęzyczne (chiński i angielski) wsparcie techniczne (czas reakcji ≤ 4 godziny); części zamienne wysyłane krajowo w ciągu 24 godzin i dostarczane międzynarodowo w ciągu 7 dni; 1,5 dnia bezpłatnego szkolenia z obsługi; zdalne debugowanie obsługiwane (oparte na komputerze, w tym wskazówki dotyczące konfiguracji rozwiązania modułowego).
