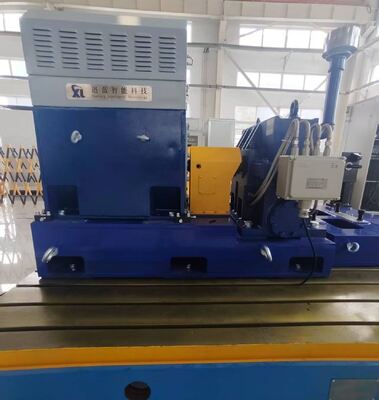

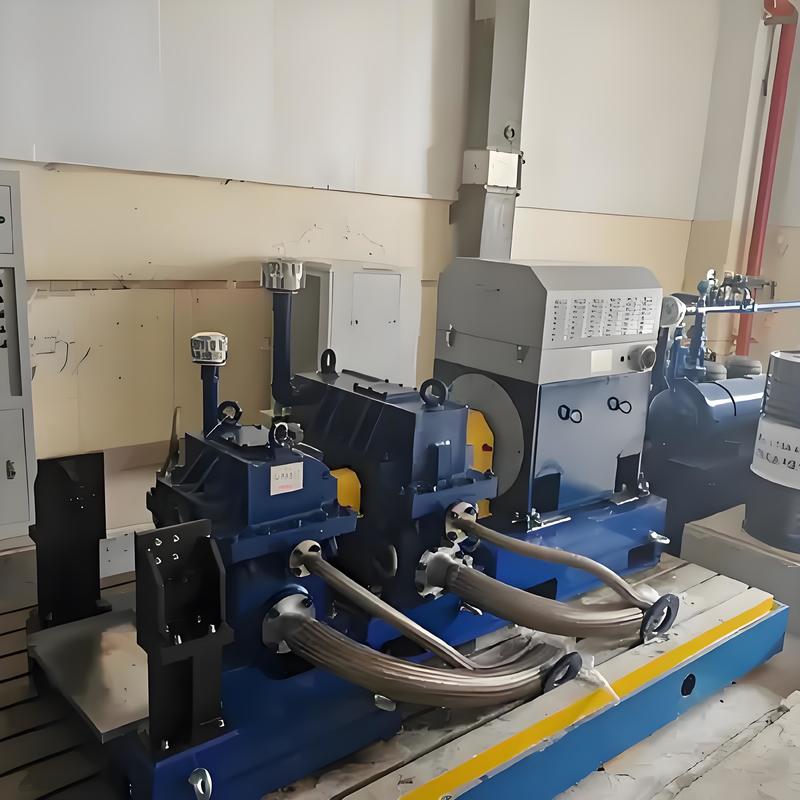

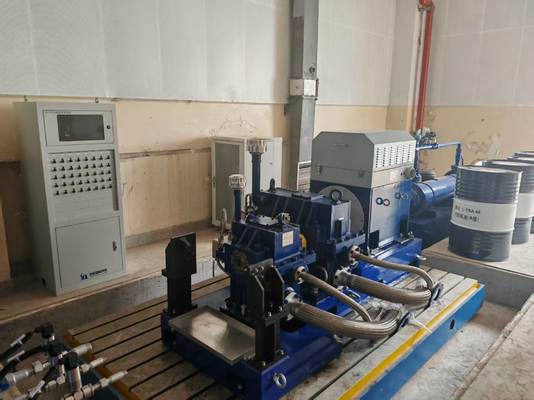

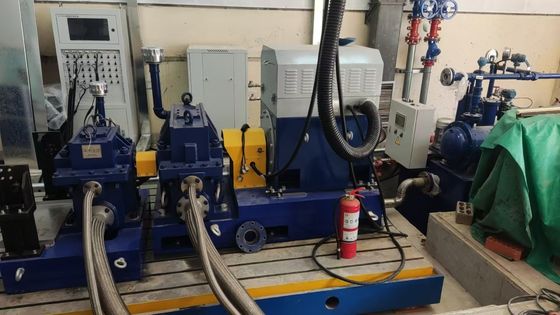

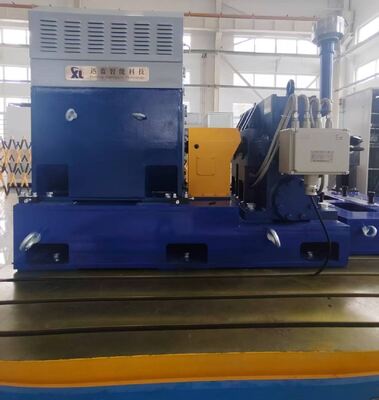

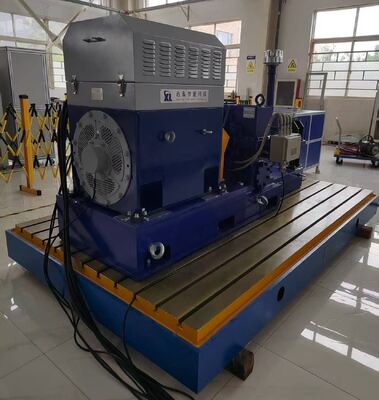

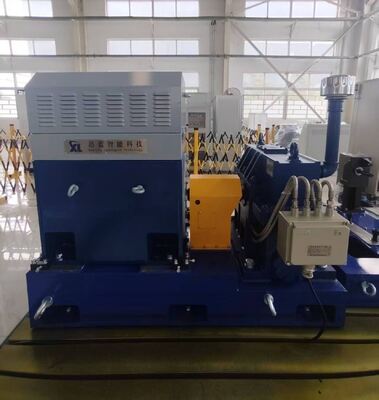

SSCD200-1000/3300 1910Nm Tork znamionowy 3300 obr./min. Maksymalna prędkość dynamometru przekładni biegów
1.Opis elementu SSCD200-1000/3300 Dynamometru przekładni biegów
SSCD200-1000/3300 jest urządzeniem o wysokiej wydajności zaprojektowanym specjalnie do wysokiej precyzji testowania skrzyni biegów, szeroko stosowanym w produkcji przemysłowej, energetyce wiatrowej,maszyny budowlaneTen zestaw jest zintegrowany z dynamometrem napędowym firmy Seelong (model SSCD200-1000/3300, moc 200 kW, prędkość znamionowa 1000 obr./min, maksymalna prędkość 3300 obr./min,dokładność pomiaru momentu obrotowego 0.2% FS) i dynamometru obciążenia (model SSCD110-300/600, moc 110 kW, prędkość znamionowa 300 obr./min, maksymalna prędkość 600 obr./min), w połączeniu z systemem Inwersora ABB (dokładność sterowania momentem obrotowym 0,2% FS,dokładność regulacji prędkości ±1 obr./min, czas reakcji 5 ms) oraz system pomiaru i sterowania XLP-1000 firmy Seelong (w wyposażeniu procesora Intel Core i7, pamięci DDR4 o pojemności 32 GB i dysku SSD o pojemności 1 TB),umożliwiające kompleksowe monitorowanie i precyzyjną kontrolę kluczowych parametrów, takich jak moment obrotowy, prędkość, temperatura i ciśnienie.
| Nazwa elementu |
Podstawowe specyfikacje |
Marka |
|
SSCD110-300/600
elektryczny dynamometr obciążeniowy
|
Moc: 110 kW; Prędkość znamionowa: 300 obr./min.; Moment obrotowy znamionowy: 3501 Nm; Maksymalna prędkość: 600 obr./min.; Czujnik pomiaru momentu obrotowego: 0-5000 Nm (dokładność: 0,2% FS) |
Seelong |

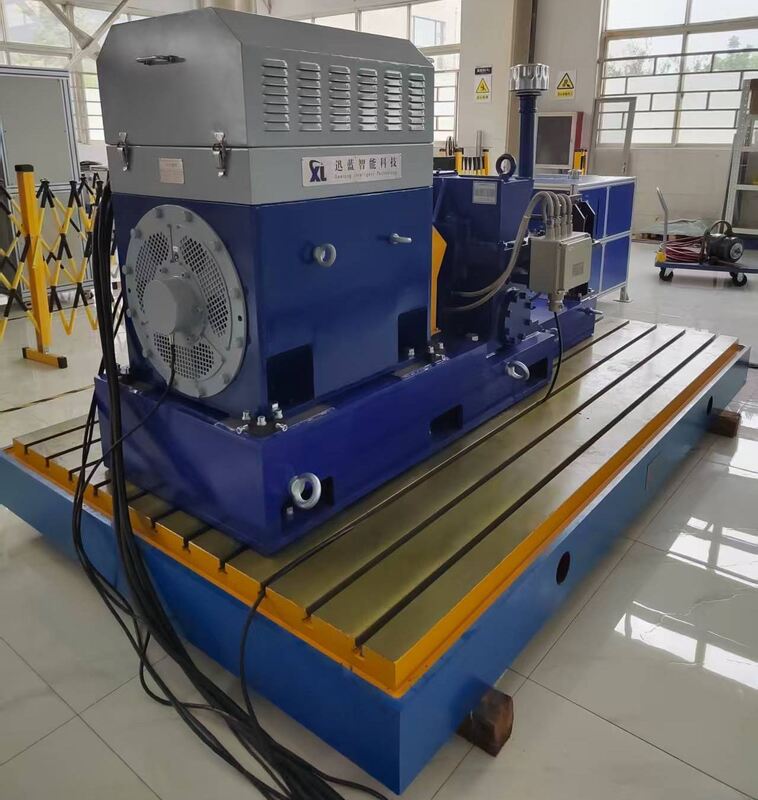

| SSCD200-1000/3300 elektryczny dynamometr napędowy |
Moc: 200 kW; Prędkość obrotowa: 1000 obr./min.; Moment obrotowy: 1910 Nm; Maksymalna prędkość: 3300 obr./min.; Czujnik pomiaru momentu obrotowego: 0-2000 Nm (dokładność: 0,2% FS) |
Seelong |
| Urządzenie do kalibracji momentu obrotowego |
Kalibracja momentu obrotowego obudowy |
Seelong |
| System falownika zmiennej częstotliwości |
System inwertera częstotliwości zmiennej z wieloma napędami; dokładność regulacji momentu obrotowego 0,2% FS; dokładność regulacji prędkości ±1 obr./min.; czas reakcji 5 ms; wyposażony w wiele zabezpieczeń przed przeciążeniem, nad napięciem,i przegrzanie. |
ABB |

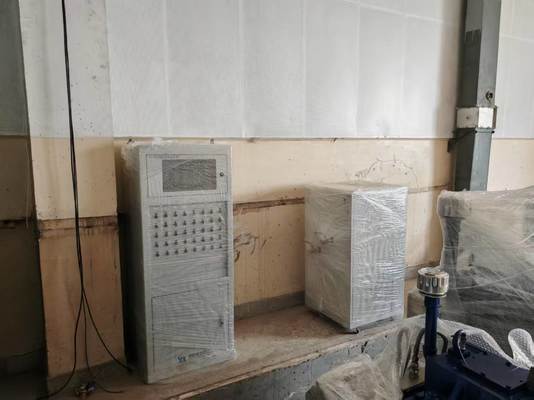

| System pomiaru i sterowania XLP-1000 |
PC przemysłowy: IPC710; procesor: Intel Core i7; pamięć: 32 GB DDR4; dysk twardy: 1 TB SSD; wstępnie zainstalowane oprogramowanie XLP-1000 |
Seelong |
| System pozyskiwania danych |
Moduł pozyskiwania temperatury PT100, moduł pozyskiwania ciśnienia, moduł pozyskiwania sygnału analogowego, czujnik pozyskiwania temperatury, czujnik pozyskiwania ciśnienia, czujnik pozyskiwania wibracji,pudełko zbiorcze danych |
Seelong |

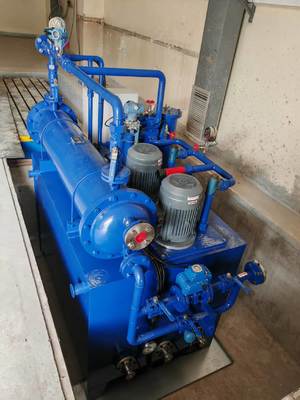

| Urządzenie do regulacji temperatury oleju |
Wymiennik ciepła ze stali nierdzewnej, układ sterowania PLC; dokładność sterowania temperaturą: ± 1 °C |
Seelong |
| Przepływomierz przekładni |
stosowane do pomiaru przepływu wody i oleju:
zakres pobierania: 0-50 l/min;
Dokładność: 0,5% FS
Model: SLLL050
|
Seelong |
| Opcjonalnie - sprzężenie |
Dopuszczalny moment obrotowy: 500Nm; dopuszczalna prędkość: 18000 obrotów/min |
Seelong |
| Opcjonalnie - uchwyt silnika |
Niestandardowe zamówienia w kształcie litery L, grubość ściany > 50 mm |
Seelong |
| Opcjonalnie - tablica żelaza odlewanego |
Materiał: HT300; Płaskość: ≤0,05 mm/m; Bruki powierzchni: Ra≤1,6μm; Amortyzatory i płyty żelaza odlewanego zapewniają stabilność podczas badań dużych prędkości. |
Seelong |
| Opcjonalnie - amortyzatory |
Rodzaj sprężynowy, obciążenie znamionowe 100-300 kg, współczynnik tłumienia 0,2 - 0.3, odpowiedni dla częstotliwości drgań 5-10 Hz; amortyzator i płytka żelaza odlewanego zapewniają stabilność podczas badań dużych prędkości. |
Seelong |
2. SSCD200-1000/3300 200 kW Dynamometr elektryczny Parametry techniczne
| Parametry |
Specyfikacje |
| Power |
200 kW. |
| Prędkość nominalna |
1000 obr./min |
| Maksymalna prędkość |
3300 obr./min |
| Moment obrotowy nominalny |
1910Nm |
| Zakres pomiaru momentu obrotowego |
0-2000Nm |
| Dokładność pomiaru momentu obrotowego |
00,2% FS |
| Dokładność regulacji prędkości |
± 1 obr./min |
| Czas reakcji |
5 ms |
3. SSCD200-1000/3300 Dynamometr przekładni biegów
1) Badania wysokiej precyzji: dokładność pomiaru momentu obrotowego 0,2% FS, dokładność regulacji prędkości ±1 obr./min., zapewniająca dokładne i niezawodne dane z badań.
2) Wysokiej wydajności przetwarzanie danych: System pomiaru i sterowania XLP-1000 jest wyposażony w procesor o wysokiej wydajności, umożliwiający szybkie przetwarzanie danych i monitorowanie w czasie rzeczywistym.
3) Kompleksowe monitorowanie parametrów: System pozyskiwania danych integruje wiele czujników w celu kompleksowego monitorowania parametrów takich jak temperatura, ciśnienie i przepływ.
4) Oszczędność energii i ochrona środowiska: Dynamometr elektryczny przekształca energię mechaniczną w energię elektryczną i przekazuje ją z powrotem do sieci energetycznej, osiągając testy oszczędności energii.
5) Elastyczna konfiguracja: Oferuje szereg opcjonalnych komponentów, aby sprostać potrzebom różnych scenariuszy badań.
4. SSCD200-1000/3300 Obszary zastosowań dynamometru przekładni biegów
1) Przemysłowe skrzynki biegów: stosowane do badań wydajności transmisji, podnoszenia temperatury i trwałości maszyn narzędziowych, maszyn metalurgicznych,maszyny górnicze oraz maszyny do kauczuku i tworzyw sztucznych w celu zapewnienia stabilności przetwarzania i odporności na zużycie.
2) Skrzynki biegów turbin wiatrowych: obsługuje właściwości drgań, dynamiczną wydajność i badania niezawodności skrzyń biegów turbin wiatrowych o mocy megawatów, nadaje się do zdalnego monitorowania online i diagnostyki usterek.
3) Skrzynki biegów maszyn inżynierskich: obejmujące symulację obciążeń i badania trwałości urządzeń takich jak kruszywa i przenośniki oraz weryfikację działania w trudnych warunkach.
4) Transport samochodowy i kolejowy: zastosowania obejmują optymalizację wydajności skrzyń biegów, skrzynek biegów pojazdów elektrycznych oraz systemów trakcji kolei dużych prędkości, zwiększając wydajność transmisji i płynność jazdy.
5) Statki i urządzenia energetyczne: Używane do badań dopasowania prędkości skrzyń biegów morskich oraz do weryfikacji odporności na korozję i lubrykacji skrzyń biegów hydroelektrycznych.
5. SSCD200-1000/3300 Standardy odniesienia dynamometru przekładni biegów
1) JB/T 10634-2023 "Dynamometr elektryczny": podstawowa specyfikacja obejmująca wymagania techniczne i zasady kontroli dynamometrów, ze szczególnym uwzględnieniem dokładności pomiaru momentu obrotowego (np. ±0,2% FS) i dokładności regulacji prędkości (np.±1 obr./min).
2) ISO 6336 i AGMA 2001: Międzynarodowo uznane normy stosowane do obliczania efektywności transmisji biegów w celu zapewnienia dokładności modeli oprogramowania sterującego i analizującego.
3) QC/T 533-1999 "Metody badań osi napędowych samochodów na ławce": stanowi odniesienie do metod takich jak badania torcji statycznej zespołów i badania zmęczenia biegów i ma zastosowanie do badań właściwości momentu obrotowego osi napędowych elektrycznych.
4) Standardy wojskowe (np. MIL-STD-810G): stosowane do symulacji ekstremalnych temperatur otoczenia (-40°C~150°C) i obciążeń uderzeniowych w celu odtworzenia osiągów skrzyni biegów w rzeczywistych warunkach pracy.
6. Wykaz modeli dynamometrów przekładni biegów
| Model |
Moc (kW) |
Prężnik obrotowy (Nm) |
Prędkość znamionowa (rpm) |
Maksymalna prędkość (ob. min.) |
Dokładność pomiaru momentu obrotowego |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Moc, zasięg prędkościa)i liczba modułów pozyskiwania można dostosowaća)s Wymagane. |
7. Dostawa i obsługa posprzedażna
Dostawa: Standardowe modele są wysyłane w ciągu 90 dni; modele dostosowane do potrzeb są wysyłane w ciągu 90-180 dni (w tym międzynarodowa logistyka i pomoc w odprawie celnej).
Usługa posprzedażna: roczna gwarancja na podstawowe elementy (dynamometr, obwodnik momentu obrotowego), dwujęzyczne wsparcie techniczne (chiński i angielski) przez całe życie (czas reakcji ≤ 4 godziny);części zamienne są wysyłane krajowo w ciągu 24 godzin i dostarczane międzynarodowo w ciągu 7 dni; zapewnione 1,5 dnia bezpłatnego szkolenia operacyjnego; obsługiwane zdalne debugowanie (komputerowe, w tym kierowanie konfiguracją modułowego rozwiązania).
8. Świadectwa Seelong
9Opakowanie i wysyłka
10. Często zadawane pytania
P: Jaka jest minimalna ilość zamówienia dla naszej współpracy?
A: Wspieramy małe zamówienie ścieżki 1 sztuk dla produktów z magazynu.
P: Jak mogę dowiedzieć się więcej o produktach?
O: Proszę zostawić swój adres e-mail, a my wyślemy Państwu elektroniczną książkę prób.
P: Jaki jest termin płatności?
A: Zazwyczaj 40% T/T depozyt, zapłacić w całości przed wysyłką.
P: Jaki jest czas realizacji moich zamówień?
A: Cykl produkcji dynamometrów wynosi 6-8 tygodni, cykl produkcji czujników wynosi 2-3 tygodnie, inne produkty prosimy o kontakt z nami.
P: Jak uzyskać ogólne rozwiązanie stanowiska testowego?
O: Zostaw nam swój e-mail, nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.
P: Czy mogę odwiedzić waszą fabrykę?
O: Oczywiście, zawsze jesteś mile widziany.
