Stanowisko testowe łożysk SYJ-d120-200 2000 obr/min do pomiaru łożysk o średnicach wewnętrznych 120-200mm

SYJ-d120-200 Próbka łożyska

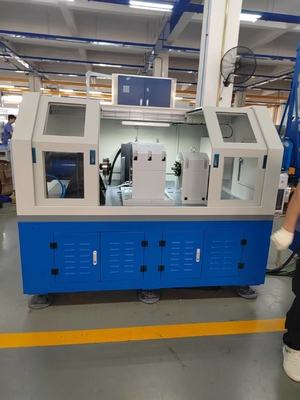

S SYJ-d120-200 próba łożyska składa się głównie z łóżka, ciała badawczego, układu napędowego, układu ładowania, układu smarowego, układu chłodzenia powietrzem, układu sterowania elektrycznego i oprogramowania,jak pokazano na rysunku 1.

Rysunek 1 (ogólna konfiguracja stanowiska testowego łożyska kolejowego)

1)Matryca

W sprawieMatryca, uważany za podstawę stanowiska testowego łożyska kolejowego, wykonany jest z żelaza elastycznego, co może zapewnić stabilność stanowiska testowego przy dużych prędkościach obrotowych i dużym obciążeniu.

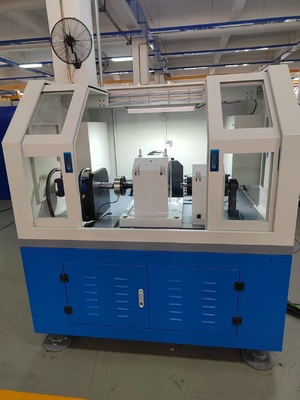

2)Korpus stanowiska badawczego

W sprawieciało stanowiska badawczegojest podstawową częścią stanowiska testowego łożyska kolejowego, a jego konstrukcja jest kluczem do technologii stanowiska testowego łożyska kolejowego.ciało stanowiska badawczegoskłada się z urządzenia ładowania, układu wału badawczego, łożyska badawczego, mechanizmu ładowania itp.

Rysunek 2

Wykorzystanie narzędzi do testowania łożysk

3)System napędowy

Silnik napędowy przyjmuje silnik serwo, który przyjmuje sterowanie prędkością zamkniętym pętlem.a krzywa charakterystyczna silnika jest następująca:.

spełnienie wymogów badania: zakres prędkości sterowania silnikiem 100 ± 2000 obr./min.

Krzywa charakterystyczna serwomotora

4)System ładowania

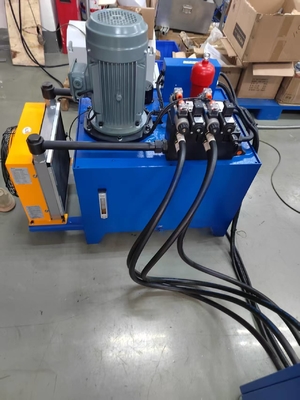

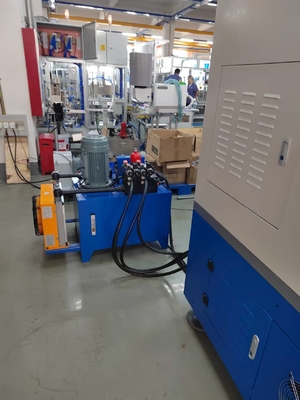

System ładowania przyjmuje tryb zamkniętej pętli hydraulicznego zaworu serwo.System obciążenia hydraulicznego jest ważną częścią elektrohydraulicznego serwo systemu obciążenia zamkniętego obwodu.

5)System smarowania

System smarowania to system smarowania łożysk urządzenia.system smarowania powinien być wyposażony w pompy oleju do podawania i zwrotu.

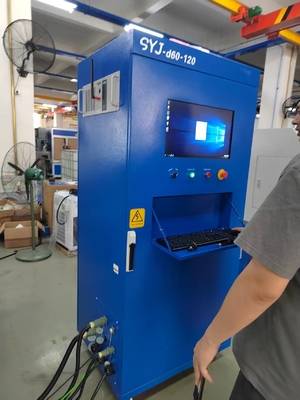

6)System sterowania i części elektryczne

System sterowania składa się z sterownika programowalnego Omron, programowalnego terminala sterowania, jednostki napędowej konwersji częstotliwości, różnych czujników (temperatura, prędkość, ciśnienie,jednostki akwizycji wibracji, silniki itp.

7)System chłodzenia powietrzem

wentylator przepływu osiowego wykorzystuje ultra nisko hałasowy wentylator przepływu osiowego produkowany przez Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, o objętości powietrza 15800 m3/h, prędkości wiatru 10 m/s,i sterowana prędkość podawania powietrza.

SYJ-d120-200 2000 obrotów na minutę Techniczne parametry stanowiska badawczego łożysk

SYJ-d120-200 2000 obrotów na minutęCechy

1) Wymagania energetyczne: zasilacz wejściowy to jednofazowy trójprzewodowy AC220V ± 10% 50Hz.

2) Ochrona przed wyciekiem: ochrona przed wyciekiem typu prądu, IΔn ≤30mA, czas pracy ≤0,1s, pojemność 10A.

3) Regulator: wyposażony w regulator prędkości AC, zapewniający silnikowi regulowaną moc.

4) Zbieracz danych: zbieracz danych jest skonfigurowany do zbierania danych eksperymentalnych.

5) Mechanizm eksperymentalny: obejmujący nominalną średnicę, przedział, rodzaj łożyska, ruchomą siedzibę łożyska, urządzenie radialnego obciążenia łożyska itp.

6) czujniki: wyposażone w wiele czujników, w tym czujnik obciążenia promieniowego łożyska toczącego się, czujnik całkowitego obciążenia promieniowego, czujnik całkowitego obciążenia osiowego, czujnik obciążenia osiowego łożyska toczącego się w lewo i w prawo itp.,do pomiaru wydajności łożyska w różnych warunkachReklamy.

SYJ-d120-200 2000 obrotów na minutę Obszary zastosowania

1) Przemysł produkcji łożysk:wykorzystywane do opracowywania nowych produktów, weryfikacji procesu produkcji i kontroli jakości w fabryce;

2)Przemysł samochodowy: badania kluczowych elementów, takich jak łożyska węzła koła i łożyska skrzyni biegów;

3)Powietrzno-kosmiczne: Badanie składników w ekstremalnych warunkach pracy, takich jak łożyska silnika i łożyska podwozia lądowania;

4)Transport kolejowy: weryfikacja właściwości łożysk zestawów kół i łożysk silników trakcyjnych dla linii kolejowych dużych prędkości i metra;

5)Maszyny budowlane: badania łożysk ciężkich ładunków koparek, żurawi i innego sprzętu;

6)Przemysł energetyki wiatrowej: badania łożysk wału głównego i łożysk przewodu turbin wiatrowych;

7)Maszyny narzędziowe precyzyjne: sprawdzać stabilność łożysk wrzutowych w warunkach pracy o dużej prędkości i wysokiej precyzji.
