Stanowisko testowe do testów wydajności i niezawodności przekładni i osi z wymuszonym chłodzeniem powietrzem 500kW w układzie jeden do jednego

 500kW Jedno-do-Jednego Siłowe chłodzenie powietrza Skrzynia biegów i próby osiągów osi i próby niezawodności

Przetestowanie wydajności skrzyni biegów o mocy 500 kW jest urządzeniem specjalnie stosowanym do oceny wydajności i niezawodności elementów takich jak skrzynia biegów i osie napędowe.Może realizować wiele testów, takich jak wydajność, wydajności energetycznej, kompleksowej wydajności i długoterminowej niezawodności badanych części.

Test trwałości skrzyni biegów o mocy 500 kW obejmuje głównie następujące kluczowe elementy: system dynamometru wejściowego z funkcjami zarówno napędowymi, jak i obciążeniowymi;system dynamometru wyjściowego, który może realizować obciążenie i napęd wstecznyInwersor zmiennej częstotliwości, który może przekazywać energię elektryczną z powrotem do sieci energetycznej; system sterowania odpowiedzialny za ogólną regulację;element pozyskiwania danych do rejestrowania różnych parametrów; ramy mechaniczne, które wspierają całość konstrukcji; urządzenia stacji olejowej zapewniające gwarancję smarowania;i urządzenie do nadzoru wideo monitorujące stan pracy w czasie rzeczywistym.

1.500kW Jedno-do-Jednego Siłowe chłodzenie powietrza Skrzynia biegów i próby osiągów osi i próby niezawodności Składniki

• System dynamometru wejściowego(napęd i obciążenie): z jednej strony dostarcza moc do skrzynki biegów w celu symulacji stanu pracy silnika; z drugiej strony,może stosować obciążenie w celu symulacji oporu pojazdu podczas jazdy, aby sprawdzić wydajność i trwałość skrzynki biegów pod różnymi obciążeniami.
• System dynamometru wyjściowego(napełnianie i napędzenie): wykorzystywane głównie do pochłaniania mocy wyjściowej skrzynki biegów, a także mogą napędzać skrzynkę biegów wstecz w celu symulacji hamowania pojazdu, schodzenia w dół i innych warunków pracy,i dalej kompleksowo przetestować działanie skrzynki biegów.

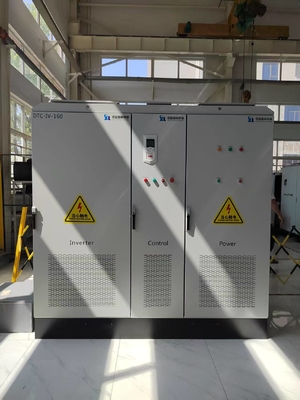

• System falownika zmiennej częstotliwości: może poddać recyklingowi energię elektryczną wytworzoną podczas badania i zasypywać ją z powrotem do sieci energetycznej, realizując recykling energii, zmniejszając koszty badania,oraz zmniejszenie marnotrawstwa energii i wpływu na środowisko.

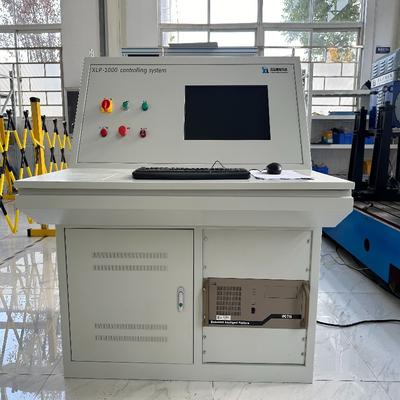

• System sterowania: jest "mózgiem" stanowiska badawczego i odpowiada za ustawianie parametrów badań (takich jak prędkość, moment obrotowy, bieg itp.), kontrolowanie skoordynowanej pracy różnych systemów,oraz zapewnienie dokładnego i stabilnego przeprowadzenia badania zgodnie z ustalonymi procedurami.

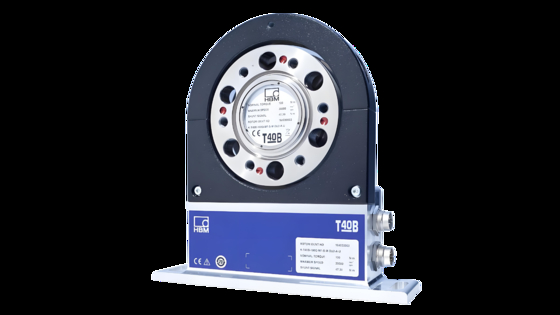

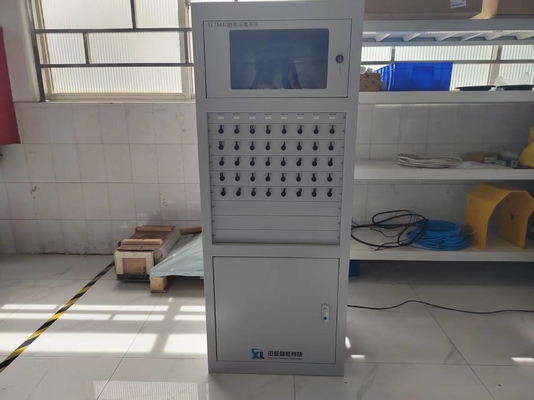

• System pozyskiwania danych: zbiera w czasie rzeczywistym różne dane w procesie badania, takie jak prędkość, moment obrotowy, temperatura, ciśnienie, wibracje itp.,i przeprowadza wstępne przetwarzanie i przechowywanie danych w celu zapewnienia podstawy do późniejszej analizy i oceny.

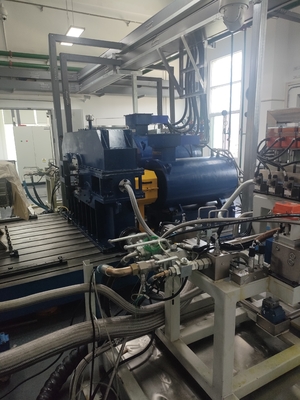

• System mechaniczny stanowiska badawczego: włączając podstawę, uchwyt, wał łącznikowy i inne elementy konstrukcyjne, stosowane do mocowania skrzynki biegów, dynamometru i innego wyposażenia, zapewniające precyzyjne połączenie i stabilną pracę między elementami,i zmniejszyć wpływ drgań i przemieszczeń na wyniki badań.

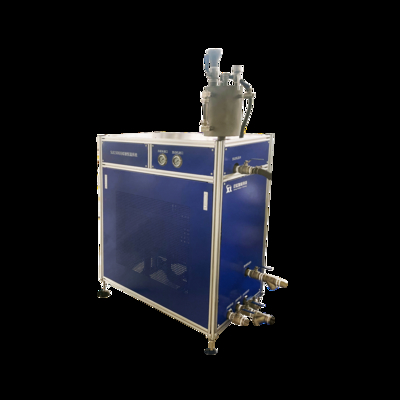

• System stacji benzynowych: dostarcza olej smarowy do skrzynki biegów, kontroluje parametry takie jak temperatura oleju i ciśnienie oleju, zapewnia, że skrzynka biegów działa w odpowiednich warunkach smarowania,i może również oceniać stan zużycia skrzynki biegów poprzez monitorowanie wskaźników takich jak zanieczyszczenie olejem.
• System monitorowania wideo: monitorowanie w czasie rzeczywistym stanu pracy stanowiska badawczego i zmian w wyglądzie skrzyni biegów, umożliwiające terminowe wykrycie nieprawidłowych warunków (takich jak wyciek oleju, nieprawidłowy hałas,uszkodzenie części, itp.) w celu zapewnienia bezpieczeństwa procesu badawczego.

2.500kW Jedno-do-Jednego Siłowe chłodzenie powietrza Skrzynia biegów i próby osiągów osi i próby niezawodnościZasada działania

Przed rozpoczęciem badania operator ustala parametry badania za pośrednictwem interfejsu człowiek-maszyna, a system sterowania wysyła instrukcje do układu napędowego i układu obciążenia.System napędowy napędza skrzynkę biegów do pracy zgodnie z ustawioną wcześniej krzywą prędkości i momentu obrotowego, a układ obciążenia obciążenia symuluje obciążenie w czasie rzeczywistym zgodnie z wymaganiami badań.system pozyskiwania danych zbiera różne parametry robocze skrzynki biegów w odstępach milisekundowych i przekazuje je do systemu sterowaniaSystem sterowania wykorzystuje algorytm sterowania zamkniętą pętlą do regulowania napędu i obciążenia w czasie rzeczywistym w celu zapewnienia stabilności warunków badań.

System nadzoru wideo synchronicznie rejestruje ekran pracy skrzynki biegów, a system badań uszczelniania przeprowadza test uszczelniania skrzynki biegów podczas określonej fazy badania.oprogramowanie do przetwarzania danych przeprowadza wielowymiarową analizę ogromnej ilości zebranych danych w celu obliczenia kluczowych wskaźników, takich jak sprawność transmisji skrzynki biegów, widmo drgań i wydajność uszczelniania.System automatycznie generuje sprawozdanie z badania i przeprowadza kompleksową ocenę i klasyfikację osiągów skrzyni biegów poprzez porównanie ich ze standardową bazą danych.- Nie.

3.500kW Jedno-do-Jednego Siłowe chłodzenie powietrza Skrzynia biegów i próby osiągów osi i próby niezawodnościŚrodowisko użytkowania i warunki

• Wymagania dotyczące zasilania: 380V±10%, 220V±10% zasilania AC, częstotliwość 50Hz±1Hz.Wyposażone w trójfazowy transformator izolacyjny i urządzenie tłumiące zmiany harmonijne w celu zapewnienia, że współczynnik zniekształceń harmonijnych sieci energetycznej jest mniejszy niż 5%.Jednocześnie wyposażony jest w bezprzerwane zasilanie UPS, które zapewnia 30 minut gwarancji zasilania awaryjnego.

• Warunki środowiskowe: urządzenie musi być zainstalowane w laboratorium o stałej temperaturze i wilgotności, o temperaturze otoczenia od -10°C do 45°C i wilgotności względnej ≤85%.Podłoga laboratorium musi być izolowana od wibracji., o maksymalnym przyspieszeniu drgań mniejszym niż 5 m/s2.Laboratorium musi być wyposażone w precyzyjny system klimatyzacji o mocy chłodzącej nie mniejszej niż 20 kW , a wystarczająca przestrzeń wentylacyjna musi być zarezerwowana.

4. 500 kWBadanie wydajności skrzynki biegów i osi oraz próba niezawodnościParametry techniczne

SSCD500 - 1500/3800 Elektryczny dynamometr Parametry techniczne

SSCD500 - 300/760 Elektryczny dynamometr Parametry techniczne

5. 500 kWBadanie wydajności skrzynki biegów i osi oraz próba niezawodnościStandardy odniesienia

QC/T 568-2019 Wymogi techniczne i metody badań na stanowisku dla zespołów mechanicznych przekładni silnikowych

QC/T-291-2023 "Wymogi dotyczące wydajności i metody badań na stanowisku roboczym dla zespołów mechanicznych obudowy przenośnikowej dla pojazdów"

6. 500 kWBadanie wydajności skrzynki biegów i osi oraz próba niezawodnościObszary zastosowania

• Obszar lotniczy: used for performance testing of precision gearboxes such as aircraft engine reducers and helicopter main reducers to meet reliability verification requirements under extreme conditions such as high temperature, wysokiego ciśnienia i dużej prędkości.

• Przemysł pojazdów nowoenergetycznych: dostosowanie do badań i rozwoju oraz testowania nowych elementów skrzyni biegów, takich jak reduktory pojazdów elektrycznych i skrzyni biegów hybrydowych,wspieranie scenariuszy elektryfikacji i inteligentnych testów, a także pomagają poprawić wydajność systemów napędowych pojazdów nowej energii.

• Przemysł wytwarzający urządzenia wysokiej klasy: obsługa badań przewodów biegów narzędzi CNC, robotów przemysłowych,automatyczne linie produkcyjne i inne urządzenia zapewniające dokładność transmisji i stabilność pracy urządzeń wysokiej klasy.

• Obszar transportu kolejowego: stosowane do badań charakterystycznych przekładni trakcyjnych kolei dużych prędkości i metra,symulacja skomplikowanych warunków obciążenia podczas pracy pociągu w celu zapewnienia bezpiecznej i niezawodnej pracy urządzeń tranzytowych.

• Przemysł stoczniowy: Ocena wydajności skrzyń biegów napędowych statków i skrzyń biegów maszyn pokładowych w celu spełnienia szczególnych warunków pracy, takich jak duże obciążenie i silna korozja w środowisku morskim

7.Wystawa

Od 24 października do 26 października2024, Rosyjska Międzynarodowa Wystawa Badań i Kontroli została pomyślnie zorganizowana w Moskiewskim Międzynarodowym Centrum Konwencji Klokus.Testing Control to międzynarodowa wystawa badań i kontroli organizowana przez renomowaną rosyjską firmę wystawienniczą MVK, który odbywa się corocznie w Rosji.

Jako największa i najbardziej wpływowa wystawa sprzętu testowego i sterowania w Rosji, wystawa jest wspierana przez Ministerstwo Obrony Federacji Rosyjskiej,Ministerstwo Przemysłu i Handlu Federacji Rosyjskiej, Komitet Obrony Dumy Państwowej, Federalne Biuro Regulacji Technicznych i Metrologii oraz Państwowe Biuro Rozwoju Gospodarczego.Wystawa otrzymała 10237 gości.

Seelong Intelligent Technology (Luoyang) Co., Ltd. uczestniczyła w tej wystawie i w głównej mierze prezentowała swoje najlepiej sprzedające się produkty na rynku rosyjskim,na przykład stanowiska testowe silników i stanowiska testowe przekładni biegówJako jedyny dostawca sprzętu do testowania systemów energetycznych w Chinach, Seelong stał się punktem kulminacyjnym tej wystawy.Sprzęt wytwarzania energii i inne powiązane obszary odwiedzone w Seelong dla komunikacji.

Dzięki tej wystawie świadomość marki Seelong w Rosji została wzmocniona i zapewniła skuteczną platformę bliskiej komunikacji z rosyjskimi partnerami i klientami.

Profil przedsiębiorstwa

Seelong Intelligent Technology (Luoyang) Co., Ltd. jest przedsiębiorstwem o wysokiej technologii specjalizującym się w pomiarach, kontroli, projektowaniu, produkcji sprzętu,i usług sprzedaży systemów energetycznych w różnych dziedzinach, takich jak lotnictwo kosmiczne, motoryzacji i nowej energii; Firma znajduje się w pięknym mieście Luoyang.

Seelong specjalizuje się w badaniach i rozwoju, produkcji i serwisie sprzętu testowego dla silników nowej energii, systemów napędowych hybrydowych, silników, skrzyń biegów i innych.Nasze główne produkty to dynamometry elektryczneSeelong posiada kompletny system sprzedaży i serwisu.przestrzeganie filozofii biznesowej świadczenia wysokiej jakości usług dla przetrwania i utrzymywania modernizacji dla rozwoju, oraz dostarczania użytkownikom różnego rodzaju rozwiązań pomiarowych i sterujących w dziedzinie energetyki w różnych dziedzinach.

Zaawansowana filozofia projektowania Seelong i bogate doświadczenie w branży dają firmie technologiczne przewagi nad konkurentami w tej samej branży.i produkty firmy mogą lepiej spełniać rzeczywiste zapotrzebowanie na rynkuSeelong jest odważny w innowacjach.nawiązała długoterminowe i dogłębne stosunki współpracy z wieloma krajowymi instytucjami badawczymi, takimi jak Uniwersytet Tsinghua i Uniwersytet Shandong. Uzyskał certyfikat CE, certyfikat systemu jakości ISO9001, certyfikat AAA, uzyskał ponad dziesięć patentów na wynalazki i dwa prawa autorskie do oprogramowania.Zapewniła profesjonalne wyposażenie i usługi dla ponad stu użytkowników zarówno w kraju, jak i na świeciePrzedsiębiorstwo zyskało zaufanie klientów krajowych i zagranicznych dzięki opłacalnym produktom i wysokiej jakości usługom i nawiązało długoterminowe strategiczne partnerstwo obopólne.

Firma zawsze przestrzega filozofii biznesowej "przyjmowania innowacji technologicznych jako swojej misji i wysokiej jakości usług jako celu",stale przekraczające zaawansowany poziom w tej samej branżyW celu zapewnienia klientom produktów i usług o wysokiej inteligencji, precyzji, szybkości,niezawodność, oraz wartość dodaną.

Wszyscy pracownicy Seelong Intelligent Technology (Luoyang) Co., Ltd. serdecznie przyjmują szczerą współpracę od krajowych i zagranicznych klientów i współpracują dla przyszłości i wspólnego rozwoju.
