SYJ-d60-120 Kładzik do badań łożysk o prędkości 5000 obrotów na minutę do pomiaru łożysk o średnicy wewnętrznej 60-120 mm

Główne komponenty stanowiska testowego łożysk SYJ-d60-120

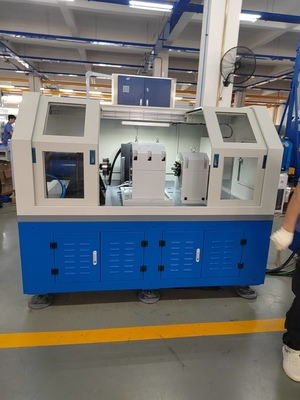

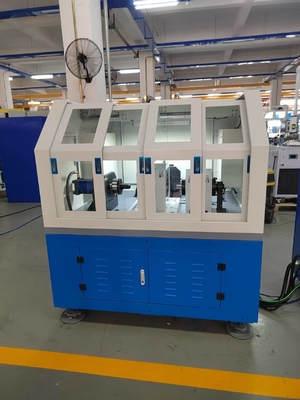

Maszyna do testowania trwałości łożysk S   SYJ-d60-120 składa się głównie z ramy, korpusu testowego, układu napędowego, układu obciążania, układu smarowania, układu chłodzenia powietrzem        system, elektryczny układ sterowania i oprogramowanie, jak pokazano na rysunku 1.

                                   Rysunek 1 (Ogólna konfiguracja stanowiska testowego łożysk kolejowych)

1) Matryca

jest kluczową częścią stanowiska testowego łożysk kolejowych, a jego struktura jest kluczem do technologii stanowiska testowego łożysk kolejowych. , uważana za podstawę stanowiska testowego łożysk kolejowych, jest wykonana z żeliwa sferoidalnego, co może zapewnić stabilność stanowiska testowego podczas obrotów z dużą prędkością i pracy pod dużym obciążeniem.2) Korpus stanowiska testowego

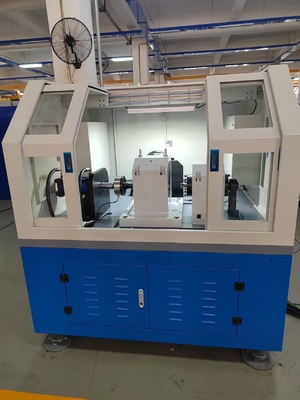

Korpus stanowiska testowego

jest kluczową częścią stanowiska testowego łożysk kolejowych, a jego struktura jest kluczem do technologii stanowiska testowego łożysk kolejowych. Rysunek 2 składa się z urządzenia obciążającego, systemu wału testowego, łożyska testowego, mechanizmu obciążającego itp.Rysunek 2Narzędzia do testowania łożysk

3) Układ napędowy

Silnik napędowy przyjmuje silnik serwo, który przyjmuje sterowanie w pętli zamkniętej prędkości. Silnik przekazuje prędkość i moment obrotowy do wrzeciona testowego. Moc silnika wynosi 37 kW, a krzywa charakterystyczna silnika jest następująca.

Spełnia charakterystyki testowe: Zakres prędkości sterowania silnika 100～±2000 obr./min.

Krzywa charakterystyczna silnika serwo

4) System obciążania

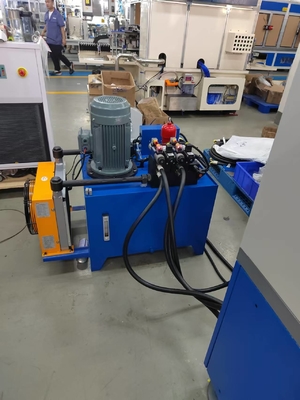

System obciążania przyjmuje tryb pętli zamkniętej zaworu serwo hydraulicznego. Hydrauliczny system obciążania zostanie umieszczony na zewnątrz korpusu stanowiska testowego, co jest wygodne w konserwacji i rozpraszaniu ciepła. Hydrauliczny system obciążania jest ważną częścią elektrohydraulicznym systemem obciążania serwo w pętli zamkniętej.

5) System smarowania

System smarowania to system smarowania łożysk urządzeń. Aby spełnić wymagania dotyczące smarowania łożysk urządzeń, system smarowania powinien być wyposażony w pompy zasilające i powrotne oleju.

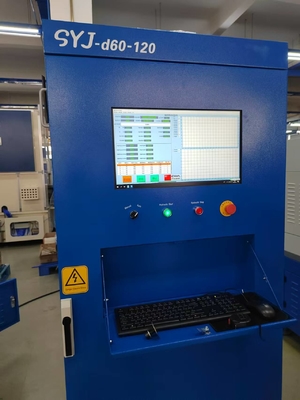

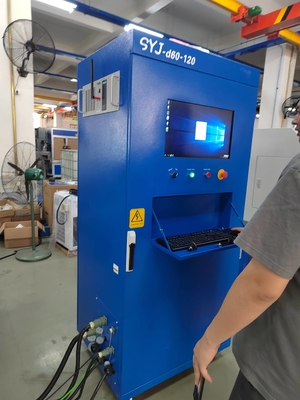

6) System sterowania i części elektryczne

System sterowania składa się z programowalnego sterownika Omron, programowalnego terminalu sterowania, jednostki napędowej konwersji częstotliwości, różnych czujników (temperatury, prędkości, ciśnienia, wibracji) jednostek akwizycji, silników itp.

7) System chłodzenia powietrzem

Wentylator osiowy wykorzystuje wentylator osiowy o bardzo niskim poziomie hałasu wyprodukowany przez Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, o objętości powietrza 15800 m3/h, prędkości wiatru 10 m/s i kontrolowanej prędkości dopływu powietrza.

Parametry techniczne stanowiska testowego łożysk SYJ-d60-120 5000 obr./min

Wskaźniki techniczne

Wartości

Profil firmy2) Ochrona przed upływem: ochrona przed upływem prądu, IΔn ≤30mA, czas działania ≤0,1s, pojemność 10A.

3) Regulator: Wyposażony w regulator silnika prędkości AC, aby zapewnić regulowaną moc silnika.

4) Rejestrator danych: Rejestrator danych jest skonfigurowany do zbierania danych eksperymentalnych.

5) Mechanizm eksperymentalny: w tym średnica nominalna łożyska tocznego, rozpiętość, typ łożyska tocznego, ruchome gniazdo łożyska tocznego, urządzenie promieniowego obciążania łożyska tocznego itp.

6) Czujniki: Wyposażone w wiele czujników, w tym czujnik obciążenia promieniowego łożyska tocznego, czujnik całkowitego obciążenia promieniowego, czujnik całkowitego obciążenia osiowego, czujnik obciążenia osiowego lewego i prawego łożyska tocznego itp., do pomiaru wydajności łożyska pod różnymi obciążeniami.

Stanowisko testowe łożysk SYJ-d60-120 5000 obr./min

Obszary zastosowańObejmujące produkcję łożysk i branże o wysokich wymaganiach dotyczących niezawodności łożysk: produkcja łożysk (B+R, kontrola jakości), samochody (łożyska piasty/skrzyni biegów), lotnictwo (łożyska silników), transport kolejowy (łożyska zestawów kołowych), maszyny budowlane (łożyska dużych obciążeń), energia wiatrowa (łożyska wrzeciona), precyzyjne obrabiarki (łożyska wrzeciona) itp.

Profil firmy Seelong Intelligent Technology (Luoyang) Co., Ltd. to przedsiębiorstwo high-tech specjalizujące się w pomiarach, sterowaniu, projektowaniu, produkcji i usługach sprzedaży dla systemów inżynierii energetycznej w różnych dziedzinach, takich jak lotnictwo, motoryzacja i nowa energia; Firma znajduje się w pięknym mieście piwonii Luoyang.

Seelong specjalizuje się w badaniach i rozwoju, produkcji i serwisie sprzętu testowego dla silników nowej energii, hybrydowych układów napędowych, silników, przekładni i innych.

Nasze główne produkty to dynamometry elektryczne, systemy pomiaru i sterowania, zasilacze prądu stałego i systemy gwarancji warunków pracy. Seelong posiada kompletny system sprzedaży i serwisu, przestrzegając filozofii biznesowej

p

ro wid ingf ine q uality s ervices for al urviv al and k eep ing on r enovation for development, and providing users with various types of power engineering measurement and control solutions in various fields.Zaawansowana filozofia projektowania i bogate doświadczenie branżowe Seelong dają firmie przewagę technologiczną Zalety

przed konkurentami w tej samej branży, a produkty firmy mogą lepiej zaspokajać rzeczywiste zapotrzebowanie rynku. Seelong jest odważny w innowacjach. Doceniając własne przełomy technologiczne i rozwój, nawiązała długoterminowe i pogłębione relacje współpracy z wieloma krajowymi instytucjami badawczymi, takimi jak Uniwersytet Tsinghua i Uniwersytet Shandong. Przeszła certyfikację CE, certyfikację systemu jakości ISO9001, certyfikację przedsiębiorstwa na poziomie AAA, uzyskała ponad dziesięć patentów na wynalazki i dwie prawa autorskie do oprogramowania. Zapewniła profesjonalny sprzęt i usługi ponad stu użytkownikom zarówno w kraju, jak i za granicą, przedsiębiorstwo zdobyło zaufanie krajowych i zagranicznych klientów dzięki swoim opłacalnym produktom i wysokiej jakości usługom oraz nawiązało długoterminowe, obopólnie korzystne partnerstwo strategiczne.Wszyscy pracownicy Seelong Intelligent Technology (Luoyang) Co., Ltd. serdecznie zapraszają do szczerej współpracy klientów krajowych i zagranicznych i wspólnej pracy na rzecz przyszłości i wspólnego rozwoju.Certyfikaty firmy
