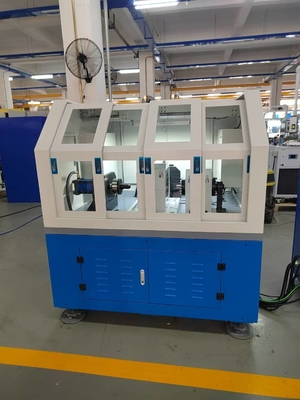

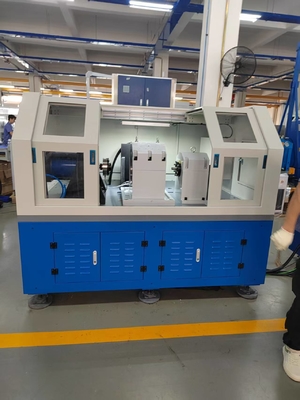

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm
SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm

Duży Obraz :  SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Seelong
Orzecznictwo: CMC, ISO9001, CE
Numer modelu: SYJ-d20-60
Zapłata:
Minimalne zamówienie: 1
Cena: 85000 dollars per set
Szczegóły pakowania: Zdatna do żeglugi sklejka
Czas dostawy: 6-8 tygodni roboczych
Zasady płatności: T/T
Możliwość Supply: 7 zestawów miesięcznie

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm

Opis
Power Frequency: 50 HZ Radial Load: 100 KN
Axial Load: 50 KN Bearing ID: 20-60 mm
Bearing OD: 130 mm Speed: 10000 rpm
Dimensions: varies depending on model Service Temperature: -20 to 45℃
Warranty: 1 year limited warranty Application: testing and analysis
Product_Name: Dynamic Test Bench
Podkreślić:

bearing test bench 20-60mm

,

dynamic test bench for bearings

,

bearing measurement bench with warranty


SYJ-d20-60 10000 obrotów na minutę


Niewielka, szybka ławka testowa łożysk jest używana do testowania łożysk w wysokich temperaturach (temperatura pokojowa) i wysokich prędkościach.ręczne i programowane komputerowo sterowanie automatyczne.W trybie automatycznego sterowania komputerem maszyna badawcza może przeprowadzać szybkie badania łożysk zgodnie z ustawionym spektrum obciążeń.Komputer automatycznie zbiera i przechowuje dane z badania, i może automatycznie określić awarię łożysk i zatrzymać maszynę na podstawie ustawionych parametrów awarii.


Pojazd jest wyposażony w następujące urządzenia: system łóżka maszynowego, serwo silnik napędowy, system obciążenia próbnego, system cyrkulacji oleju smarowego do łożyska,Narzędzia badawcze oraz układy elektryczne i sterowania.

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 0

SYJ-d20-6010000 obrotów/minPodłogi do badańCechy


1) Wymagania energetyczne: zasilacz wejściowy to jednofazowy trójprzewodowy AC220V ± 10% 50Hz.

2) Ochrona przed wyciekiem: ochrona przed wyciekiem typu prądu, IΔn ≤30mA, czas pracy ≤0,1s, pojemność 10A.

3) Regulator: wyposażony w regulator prędkości AC, zapewniający silnikowi regulowaną moc.

4) Zbieracz danych: zbieracz danych jest skonfigurowany do zbierania danych eksperymentalnych.

5) Mechanizm eksperymentalny: obejmujący nominalną średnicę, przedział, rodzaj łożyska, ruchomą siedzibę łożyska, urządzenie radialnego obciążenia łożyska itp.

6) czujniki: wyposażone w wiele czujników, w tym czujnik obciążenia promieniowego łożyska toczącego się, czujnik całkowitego obciążenia promieniowego, czujnik całkowitego obciążenia osiowego, czujnik obciążenia osiowego łożyska toczącego się w lewo i w prawo itp.,do pomiaru wydajności łożysk pod różnymi obciążeniami.


SYJ-d20-60 10000 obrotów na minutę Techniczne parametry stanowiska testowego łożyska


Wskaźniki techniczne Wartości
Liczba łożysk badanych jednocześnie 2
Średnica wewnętrzna łożyska badawczego φ20 mm-φ60 mm
Średnica zewnętrzna łożyska badawczego φ100 mm-φ150 mm
Maksymalne obciążenie osiowe 0-50 kN, dokładność ±3% (każdy zestaw łożysk może być obciążony zgodnie z przebiegiem)
Maksymalne obciążenie radialne 0-100 kN, dokładność ±3% (każdy zestaw łożysk, obciążenie statyczne, obciążenie jest regulowane)
Maksymalna prędkość 100-10000 obrotów/min (prędkość jest regulowana), układ sterowania w pętli zamkniętej, dokładność sterowania ±2%
Tryb ładowania Tryb regulacji automatycznej lub ręcznej, preprogramowany tryb widma obciążenia, tryb prędkości
łożyska pomocnicze

Wymuszone smarowanie olejkiem cienkim




SYJ-d20-60 10000 obrotów na minutę Ławka badawcza łożysk Główne elementy


Maszyna do badania trwałości łożysk SYJ-d20-60 składa się głównie z łóżka, korpusu testowego, układu napędowego, układu ładowania, układu smarowania, układu chłodzenia powietrzem, układu sterowania elektrycznego i oprogramowania,jak pokazano na rysunku 1.

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 1

Rysunek 1 (ogólna konfiguracja stanowiska testowego łożyska kolejowego)

1)Matryca

W sprawieMatryca, uważany za podstawę stanowiska testowego łożyska kolejowego, wykonany jest z żelaza elastycznego, co może zapewnić stabilność stanowiska testowego przy dużych prędkościach obrotowych i dużym obciążeniu.

2)Korpus stanowiska badawczego

W sprawieciało stanowiska badawczegojest podstawową częścią stanowiska testowego łożyska kolejowego, a jego konstrukcja jest kluczem do technologii stanowiska testowego łożyska kolejowego.ciało stanowiska badawczegoskłada się z urządzenia ładowania, układu wału badawczego, łożyska badawczego, mechanizmu ładowania itp.

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 2

Rysunek 2

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 3

Wykorzystanie narzędzi do testowania łożysk

3)System napędowy

Silnik napędowy przyjmuje silnik serwo, który przyjmuje sterowanie prędkością zamkniętym pętlem.a krzywa charakterystyczna silnika jest następująca:.

spełnienie wymogów badania: zakres prędkości sterowania silnikiem 100 ± 2000 obr./min.

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 4SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 5

Krzywa charakterystyczna serwomotora

4)System ładowania

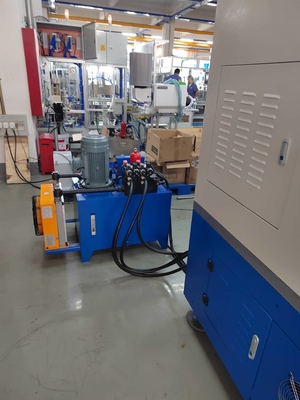

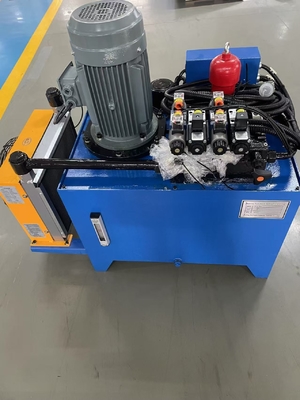

System ładowania przyjmuje tryb zamkniętej pętli hydraulicznego zaworu serwo.System obciążenia hydraulicznego jest ważną częścią elektrohydraulicznego serwo systemu obciążenia zamkniętego obwodu.

5)System smarowania

System smarowania to system smarowania łożysk urządzenia.system smarowania powinien być wyposażony w pompy oleju do podawania i zwrotu.

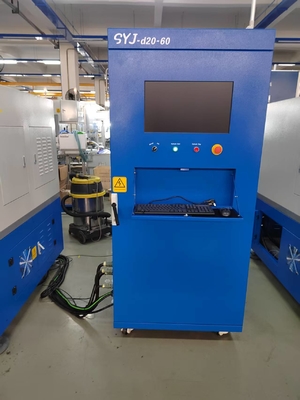

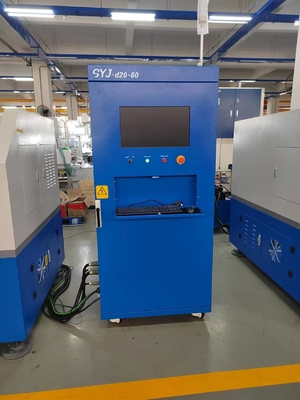

6)System sterowania i części elektryczne

System sterowania składa się z sterownika programowalnego Omron, programowalnego terminala sterowania, jednostki napędowej konwersji częstotliwości, różnych czujników (temperatura, prędkość, ciśnienie,jednostki akwizycji wibracji, silniki itp.

7)System chłodzenia powietrzem

wentylator przepływu osiowego wykorzystuje ultra nisko hałasowy wentylator przepływu osiowego produkowany przez Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, o objętości powietrza 15800 m3/h, prędkości wiatru 10 m/s,i sterowana prędkość podawania powietrza.

SYJ-d20-60 Łożeczko testowe do pomiaru łożysk o średnicy wewnętrznej 20-60 mm 6


SYJ-d20-60 10000 obrotów na minutę Obszary zastosowania


Obejmuje produkcję łożysk i przemysł o wysokich wymaganiach w zakresie niezawodności łożysk: produkcja łożysk (budowa i rozwój, kontrola jakości), samochody (łóżki węzła kołowego/łóżki skrzyni biegów),lotnictwo kosmiczne (lagaże silników), transport kolejowy (łóżki zestawu kół), maszyny budowlane (łóżki ciężkiego ładunku), energia wiatrowa (łóżki wrzutowe), precyzyjne narzędzia maszynowe (łóżki wrzutowe) itp.
