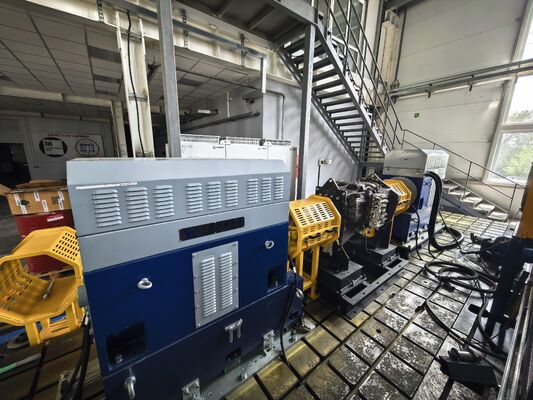

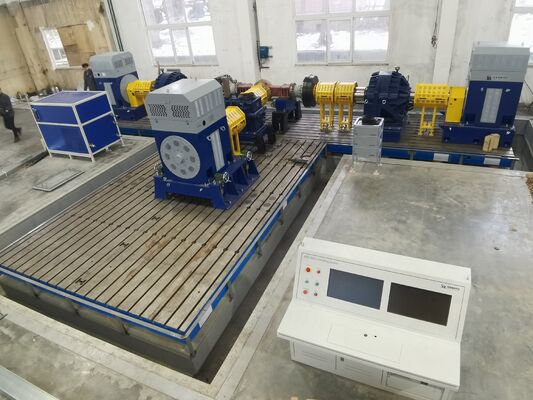

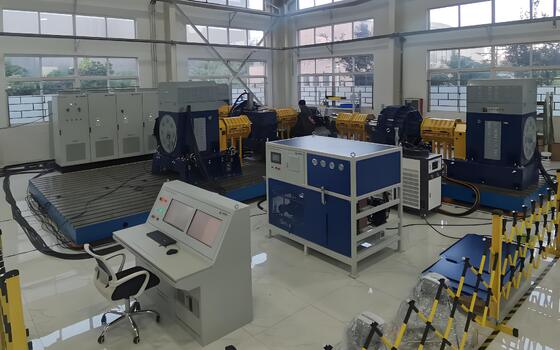

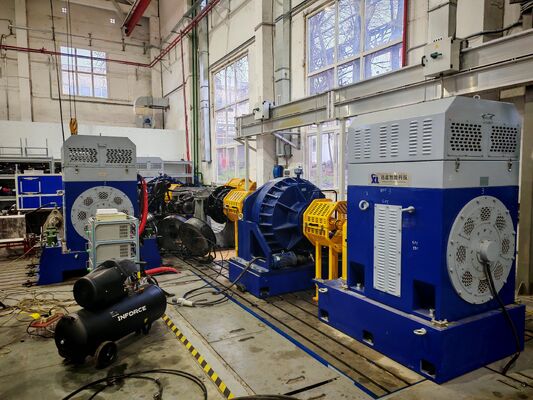

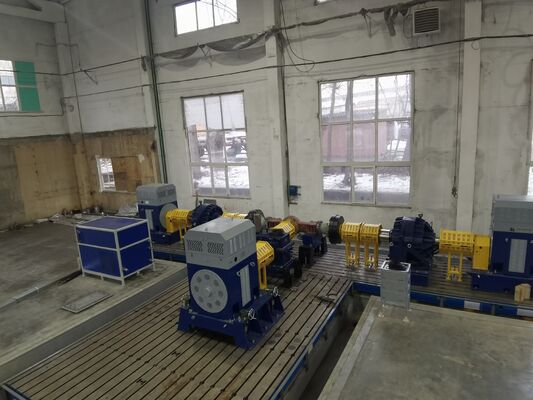

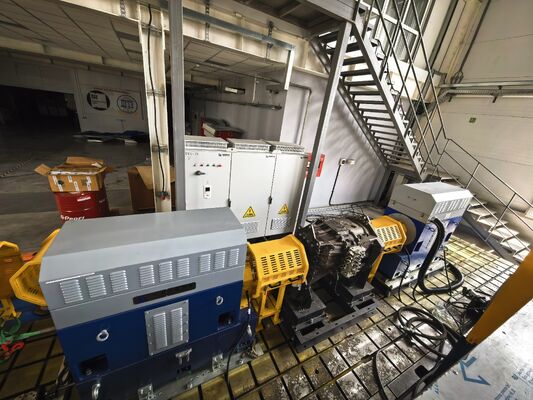

SSCD500-1500/3800 500kW 3183 Nm Typ przenoszenia Dynamometer System próby

SSCD500-1500/3800 System próby dynamometru typu przekładni

1. SSCD500-1500/3800 Typ przenośnika Dynamometer System próby

System dynamometru typu przekładni SSCD500-1500/3800 jest profesjonalną zintegrowaną platformą testową przeznaczoną do:przenoszeniemaszyny budowlane klasy 500 kW, ciężkie pojazdy użytkowe i pojazdy specjalneSystem integruje podstawowe komponenty, takie jak dynamometr napędowy, dynamometr obciążenia, skrzynia biegów, czujnik momentu obrotowego o wysokiej precyzji, system falownika zmiennej częstotliwości,inteligentna jednostka pomiarowa i sterująca, wielokanałowy moduł pozyskiwania danych, system chłodzenia i smarowania i może przeprowadzać badania pełnego scenariusza, takie jak kalibracja wydajności transmisji, wykrywanie efektywności transmisji,badanie wytrzymałości na zmęczenie, weryfikacja niezawodności itp. Zapewnia wysoką precyzję i wysoką stabilność w badaniach na stanowisku badawczym w zakresie projektowania badań i rozwoju,inspekcja jakości produkcji i homologacja typu ciężkich układów przesyłowych.

2. SSCD500-1500/3800 Typ prędkości biegów Dynamometer Test Bench System Core Component Description

3. SSCD500-1500/3800 500kW Dynamometr elektryczny Parametry techniczne

4.SSCD500-1500/3800 Typ przekładni Dynamometer System próby ławki podstawowych zalet

1) Wysoki moment obrotowy w warunkach badań ciężkich

Wyposażony w napęd o mocy 500 kW i podwójny dynamometr obciążenia, połączony z 1:3.0 skrzynia biegów, moment wyjściowy systemu przekracza 9000Nm, doskonale odpowiadając wymaganiom badań niskich prędkości i dużego momentu obrotowego skrzyni biegów dla maszyn budowlanych, ciężarówek,i pojazdów górniczych terenowych.

2) Wysoce precyzyjne pomiary zapewniają wiarygodność danych z badań

Z importowanymi precyzyjnymi obwodnikami HBM, dokładnością pomiaru do 0,05% FS, szybką reakcją dynamiczną, w połączeniu z profesjonalną analizą mocy i wielowymiarowym pozyskiwaniem danych,dokładne przechwytywanie kluczowych parametrów, takich jak moment obrotowy, mocy, temperatury, wibracji itp.

3) Stabilny i trwały z wsparciem długoterminowych testów trwałości

System falownika jest z serii ABB ACS880, wyposażony w technologię bezpośredniego sterowania momentem obrotowym, możliwość dostosowania się do dużego napięcia, wiele zabezpieczeń elektrycznych i może spełniać 7× 24-godzinne ciągłe testy wytrzymałościowe,z doskonałą stabilnością eksploatacyjną sprzętu.

4) Reduktor ma solidną konstrukcję i długą żywotność

Trzystopniowa transmisja twardej powierzchni zęba, przymusowe smarowanie, precyzyjne montaż koaksjalny, płynna obsługa w warunkach wysokiego momentu obrotowego, niski hałas, minimalne zużycie,i nie wymaga częstej konserwacji w przypadku długotrwałego użytkowania.

5) Inteligentne sterowanie uproszcza operacje badawcze

System pomiaru i sterowania XLP-2000 może dostosowywać warunki badań, monitorować stan pracy w czasie rzeczywistym, automatycznie przechowywać dane i generować raporty z badań;System smarowania i chłodzenia automatycznie kontroluje temperaturę i zapewnia pełną inteligentną ochronę.

5.Systemy SSCD500-1500/3800 Typ przenośnika dynamometru

1) Ciężkie pojazdy użytkoweprzenoszeniebadanie: Badania testowe dotyczące wydajności, wydajności, trwałości i niezawodności skrzyń biegów ciężkich ciężarówek, autobusów, dumpów itp.

2) Maszyny budowlane i badania pojazdów specjalnych: Badania zespołu przekładni dla ładowarek, koparek, maszyn górniczych i pojazdów terenowych.

3)Układ napędowybadania i weryfikacja rozwoju systemu: Badania i rozwój produktów, dopasowywanie parametrów oraz badania certyfikacyjne na stanowiskach stacjonarnych dla producentów przekładni i instytutów badawczych.

4) Kontrola jakości w fabryce: inspekcja zespołów przekładni poza linią, weryfikacja uszczelnienia, badanie pracy bez obciążenia/obciążenia, weryfikacja wydajności zmiany.

6.SSCD500-1500/3800 Standardy odniesienia systemu dynamometru typu skrzyni biegów

QC/T 568-2019 Metody badań skrzyń biegów samochodowych

QC/T 569-2019 Kryteria oceny stanowiska badawczego skrzyń biegów samochodowych

QC/T 533-2020 Metody badania osi napędowych pojazdów

QC/T 534-2020 Kryteria oceny stanowiska badawczego osi napędowej pojazdu

GB/T 23920-2024 "Oś do maszyn budowlanych"

JB/T 5929-1991 Metody badania niezawodności osi napędowych maszyn budowlanych

JB/T 10634-2023 "Dynamometr elektryczny"

7.Typ skrzyni biegów Dynamometr Systemy modelu próbek

Wspiera dostosowane usługi: zakres prędkości, zakres momentu obrotowego, funkcje oprogramowania testowego oraz specjalne rozwiązania adaptacyjne do środowiska mogą być dostosowywane zgodnie z wymaganiami.

8Dostawa i wsparcie po sprzedaży

Usługi dostawcze

1) Standardowe modele: Statki w ciągu 90 dni (w tym wstępne badania przed dostawą w celu zapewnienia szybkiej instalacji po przybyciu).

2) Modele na zamówienie: Dostawa w ciągu 90-120 dni, obejmująca międzynarodową logistykę i dystrybucję do głównych regionów na całym świecie, w tym Europy, Ameryki, Azji Południowo-Wschodniej,i Bliskiego Wschodu (opcje transportu morskiego / lądowego dostępne, w tym bezpieczne opakowanie oraz ochrona przed wilgocią i rdzeniem).

3) Usługi pomocnicze: dostarczamy kompletne dokumenty certyfikacji CE i ISO oraz certyfikaty pochodzenia,i specjalista ds. logistyki będzie monitorował cały proces, aby pomóc w odprawie celnej i zapewnić bezpieczną i terminową dostawę dużych urządzeń na miejsce.

Wsparcie po sprzedaży

1) Zobowiązanie gwarancyjne:1 roczna gwarancja na podstawowe elementy (dynamometr, obwodnik momentu obrotowego), utrzymanie przez całe życie; bezpłatne usługi rozwiązywania problemów i naprawy w okresie gwarancji, z wyłączeniem uszkodzeń spowodowanych błędem ludzkim.

2) Wsparcie techniczne:Usługa dwujęzyczna (angielski i chiński) 24/7, czas reakcji ≤ 4 godziny

3) Usługi instalacji, uruchomienia i szkolenia: Użytkownik jest odpowiedzialny za podstawową instalację na miejscu.i specyfikacji połączeń rurociągów / linii); uruchomienie sprzętu zostanie w całości przeprowadzone przez nas (w tym testy włączenia zasilania, kalibracja parametrów i testy połączenia systemu);Zapewnione zostaną 3 dni bezpłatnego szkolenia zawodowego w zakresie eksploatacji (obejmującego obsługę sprzętu), ustawień parametrów, codziennej konserwacji i rozwiązywania problemów) w celu zapewnienia, że operatorzy są biegli w obsłudze urządzeń dużej skali.

4) Usługa zdalna: Wspiera zdalne debugowanie za pośrednictwem komputera, aktualizacje systemu i modularne poradniki konfiguracyjne rozwiązań, szybko rozwiązując problemy techniczne podczas użytkowania i minimalizując straty w czasie przestoju.

9Często zadawane pytania

P: Jaka jest minimalna ilość zamówienia dla naszej współpracy?
A: Wspieramy małe zamówienie ścieżki 1 sztuk dla produktów z magazynu.
P: Jak mogę dowiedzieć się więcej o produktach?
O: Proszę zostawić swój adres e-mail, a my wyślemy Państwu elektroniczną książkę prób.
P: Jaki jest termin płatności?
A: Zwykle 30% T/T depozyt, zapłacić w całości przed wysyłką.
P: Jaki jest czas realizacji moich zamówień?
A: Cykl produkcji dynamometrów wynosi 6-8 tygodni, cykl produkcji czujników wynosi 2-3 tygodnie, inne produkty prosimy o kontakt z nami.
P: Jak uzyskać ogólne rozwiązanie stanowiska testowego?
O: Zostaw nam swój e-mail, nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.
P: Czy mogę odwiedzić waszą fabrykę?
Odp.: Oczywiście, zawsze można go odwiedzić.
