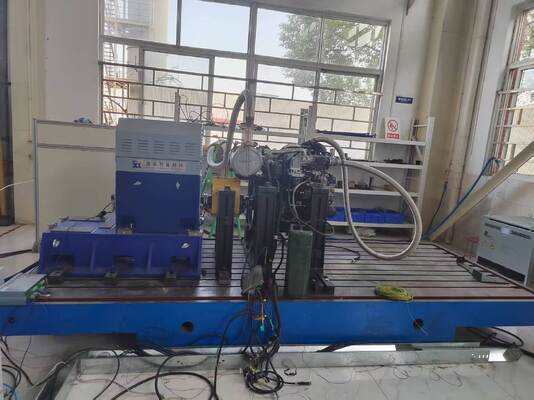

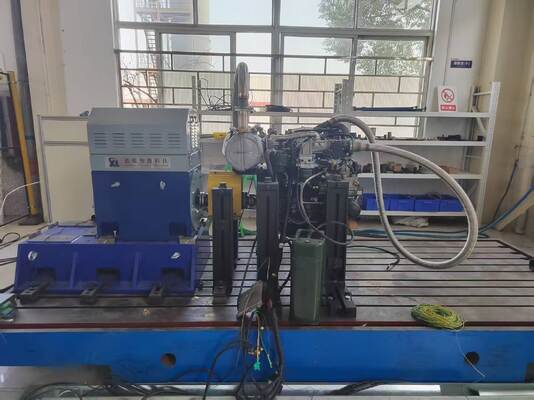

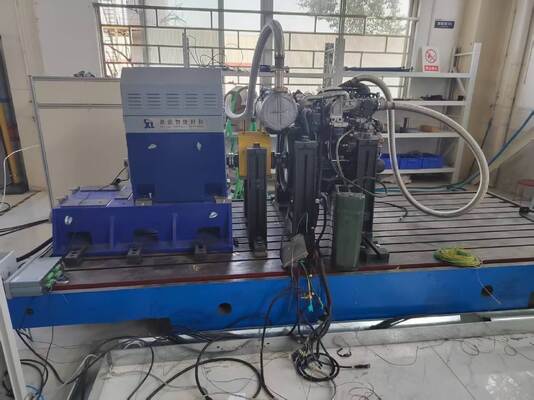

SSCD355-1500-3800 355kW System testowy silnika wysokoprężnego z hamownią elektryczną

SSCD355-1500-3800 355kW Silnik wysokoprężny elektryczny Dynamometer System próby

1.SSCD355-1500- 3800 355 kW DieselSystem próby dynamometru elektrycznego silnika Opis

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreEnergia elektryczna wytworzona podczas badania może być bezpośrednio odprowadzana z powrotem do sieci, co zapewnia efektywne odzyskiwanie energii.Przyjmuje zmodernizowany system pomiaru i sterowania XLE-3000, który ma większe możliwości obliczeniowe i przetwarzania i może automatycznie przeprowadzać różne cykle badań zgodnie z wymogami przepisów krajowych i specyfikacji określonych przez klienta.Jest kompatybilny z różnymi zewnętrznymi urządzeniami pomocniczymi, takimi jak mierniki zużycia paliwaDzięki wysokoprecyzyjnemu systemowi pozyskiwania danych, kompleksowo zbiera parametry pracy silnika, realizuje rejestrację w czasie rzeczywistym,,Inteligentne przetwarzanie i wizualne wyświetlanie i automatycznie generuje standaryzowane raporty z badań.

2.SSCD355-1500-3800355 kWDszczotkaEzębyEelektrycznyDDźwigometr TechnicznePArametry

 3.SSCD355-1500-3800355kWDieselSilnikElektryczneSystem próby dynamometru Standard referencyjnys

1)GB17691-2018: Limity emisji i metody pomiaru zanieczyszczeń z ciężkich pojazdów napędzanych olejem napędowym (narodowa obowiązkowa norma),obejmująca szczególnie wymagania dotyczące badań emisji dla silników wysokiej mocy Diesla.

2)GB/T 18297-2024: Metody badań dla osiągów silników samochodowych (Narodowa zalecana norma), mające zastosowanie do silników wysokoprężnych i urządzeń inżynierskich.

3)GB/T 17692-2024: Metoda badania mocy netto silników samochodowych i silników napędowych (narodowa zalecana norma), spełniająca wymagania dotyczące dokładnego badania mocy netto silników klasy 355 kW.

4)GB/T 20891-2014: Limity emisji i metody pomiaru zanieczyszczeń spalin z silników wysokoprężnych stosowanych w maszynach mobilnych innych niż drogowe,stosowane do badań silników o dużej mocy w maszynach budowlanych, statków i innych dziedzin.

4.SSCD355-1500-3800 355kW silnik wysokoprężny elektryczny Dynamometer System próby ławki TechniczneZalety

1)Badania o bardzo wysokiej precyzji:wyposażony w czujnik momentu obrotowego o wysokiej precyzji 0,03% FS i system nagrywania danych o dużej prędkości 1000 Hz,dokładne uchwycenie charakterystyki silników o dużej mocy o niskiej prędkości obrotowej, dużym momentem obrotowym i dużą prędkością obrotową, spełniając potrzeby precyzyjnych badań sprzętu ciężkiego, mocy morskiej itp., a dane z badań mają silną identyfikowalność.

2)Duża możliwość dostosowania do warunków pracy:Wspiera testowanie w szerokim zakresie prędkości od 500 do 3800 obr./min., z płynnym połączeniem między stałym momentem obrotowym a stałym zakresem mocy.Może symulować złożone scenariusze, takie jak nagłe zmiany obciążenia i ciągle zmieniające się warunki pracy, i nadaje się do kompleksowych badań mocy, niezawodności, emisji i innych wymiarów silników wysokiej mocy i silników wysokiej mocy.

3)Bardzo energooszczędne i wydajne:Przyjmuje czterostopniowy filtr LC + modułowy współrzędny współdzielenie prądu równoległego IGBT, z efektywnością zwrotną 99,1%,który zmniejsza zużycie energii o ponad 35% w porównaniu z tradycyjnymi dynamometrami o obciążeniu oporowym, oszczędzając ponad 450 000 juanów w kosztach energii elektrycznej rocznie, zgodnie z koncepcją zielonych testów.

4)System jest stabilny i niezawodny:Zintegrowany z systemem konwertera częstotliwości ABB, czujnikiem wysokiej precyzji HBM i dostosowanym oprogramowaniem do pomiaru i sterowania Xunlan i posiada wiele diagnostyk usterek,funkcje ochrony przed przeciążeniem i monitorowania temperaturyMoże zapewnić 24-godzinny ciągły działanie przy dużym obciążeniu, a średni czas pomiędzy awariami (MTBF) przekracza 8 000 godzin.

5)Kompatybilność pełnowymiarowa:Spełnia wiele krajowych i przemysłowych norm, takich jak GB17691 i GB/T 18297, i jest kompatybilny z silnikami wysokoprężnymi klasy 355 kW w pojazdach użytkowych, maszynach budowlanych, statkach,zestawy generatorów i inne polaWspiera różne wymagania testowe, takie jak wydajność mocy, właściwości emisji, oszczędność paliwa i niezawodność, i jest kompatybilny z interfejsami silników wielu marek.

6)Inteligentna i wygodna obsługa:Oprogramowanie do testowania i sterowania XLE -1000 obsługuje interfejs operacyjny wizualny, edycję procesu testowego, automatyczne generowanie raportów i eksport danych w formacie Excel/PDF.Wspiera również zdalne monitorowanie i transmisję danych, zmniejszając próg eksploatacji i zwiększając wydajność badań.

 5.SSCD355-1500-3800 355kW silnik wysokoprężny elektryczny Dynamometer System próby ławki Obszary zastosowania

1)Badania i rozwój pojazdów użytkowych ciężkich:W przypadku silników wysokoprężnych klasy 355 kW stosowanych w ciężkich ciężarówkach i ciągnikach przeprowadzamy optymalizację mocy, badania zużycia paliwa i weryfikację zgodności z emisjami (Chiny VI/B Euro VI),zapewnienie precyzyjnego wsparcia danych dla dopasowania silnika i pojazdu.

2)Weryfikacja maszyn inżynierskich:symuluje trudne warunki pracy maszyn inżynierskich, takich jak koparki, żurawie i ładowarki, w tym ciężkie obciążenia, nagłe zmiany obciążenia i ciągłą pracę,do badania niezawodności silnika, stabilność mocy wyjściowej i zużycie paliwa w ekstremalnych warunkach.

3)Badania mocy na pokładzie:Przystosowany do głównych silników napędowych średnich i dużych statków symuluje warunki pracy, takie jak zmienne obciążenie, nawigacja z stałą prędkością, przyspieszenie i spowolnienie podczas nawigacji,i dostarcza kluczowych danych, takich jak efektywność napędu, wydajność emisji i wytrzymałość, wspierając optymalizację systemów napędowych na morzu.

4)Ocena zestawu generatorów o dużej mocy:Badanie stabilności napięcia, stabilności częstotliwości, zdolności ciągłego zasilaniai prędkość reakcji awaryjnej silnika wysokoprężnego o mocy 355 kW stosowanego w generatorze ustawionym w scenariuszach takich jak uruchomienie obciążenia, pełnego obciążenia i przełączania obciążenia w celu zapewnienia niezawodnej pracy zestawu generatorów.

5)Badania urządzeń energetycznych przemysłowych:Dotyczy silników wysokoprężnych sprzętu energetycznego przemysłowego, takich jak maszyny górnicze, sprzęt naftowy i duże sprężarki, przeprowadzających badania fabryczne, ponowną inspekcję konserwacyjną,i weryfikacji poprawy wydajności w celu zapewnienia bezpiecznej pracy urządzeń.

6)Poziom uprawnień do odbudowy silnika:Przebudowany silnik wysokoprężny o mocy 355 kW jest testowany we wszystkich wymiarach, w tym w zakresie mocy, wskaźników emisji i niezawodności,zapewnienie obiektywnej i dokładnej bazy badawczej dla oceny jakości wyrobów odbudowanych oraz standaryzacja przemysłu odbudowy.
