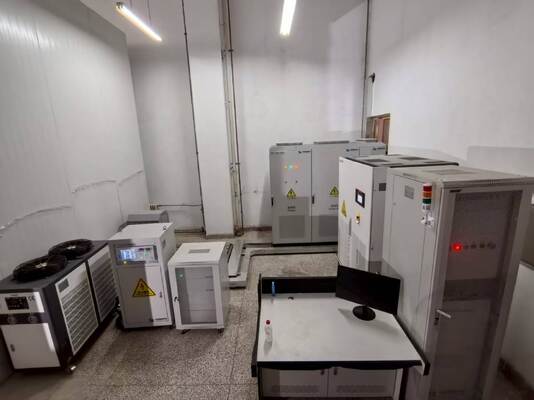

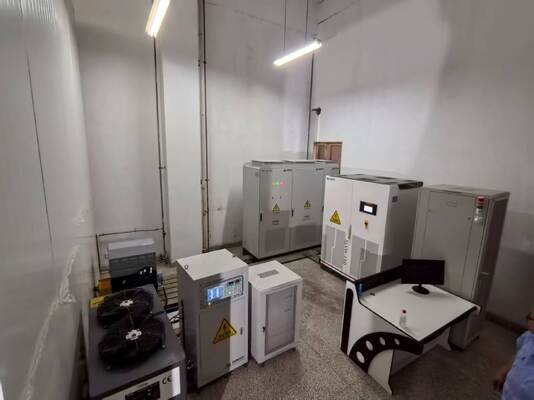

SSCD315-1500/3800 315KW System testowy dynamometru silnika pojazdu elektrycznego nowej energii

3.SSCD315-1500/3800 315KW Nowoenergetyczny silnik pojazduPodstawa badawcza dynamometruSystem Główne zalety

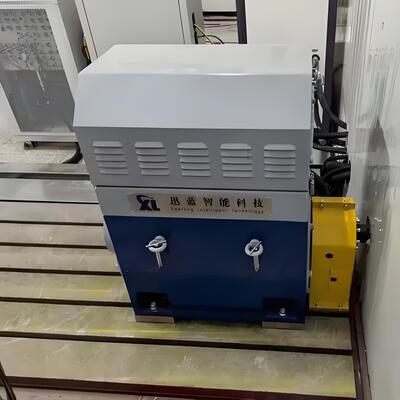

1)Wysoka moc z precyzyjnym dostosowaniem: Dynamometr rdzeniowy ma moc znamionową 315 kW, zakres momentu obrotowego 0-3000Nm, maksymalną prędkość 3800 obr./min i zakres mocy stałej 1500-3800 obr./min. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machineryJest on kompatybilny z produktami silnikowymi o różnych charakterystykach prędkości, co czyni jego adaptację bardziej ukierunkowaną.

2)Najwyższa w branży dokładność pomiarów: wyposażony w wysokoprecyzyjny czujnik momentu obrotowego HBM (dokładność 0,15% FS) i analizator mocy Seelong WT3006 (dokładność podstawowa 0,03%), wraz z modułem szybkiego przechwytywania danych o częstotliwości 10 kHz,osiąga dokładne wychwytywanie kluczowych parametrów, takich jak moment obrotowy, mocy, temperatury i drgań, z częstotliwością błędu danych mniejszą niż 0,3%, spełniającą wysoką precyzję standardów badawczych.

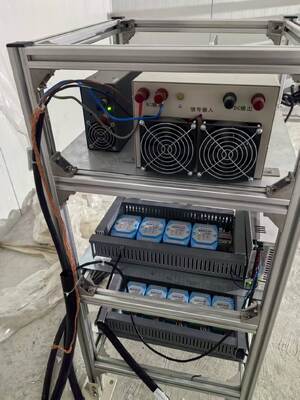

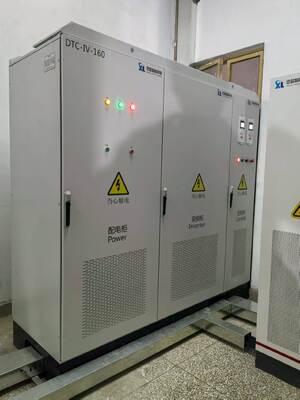

3)System oferuje elastyczną skalowalność: symulator baterii obsługuje szerokie napięcie wyjściowe 36-1200V i 8 typów modeli baterii (w tym pojawiające się akumulatory stałego stanu) o napięciu szczytowym 1000A,do zastosowania w różnych systemach zasilania silników średniej mocy o dużej mocy; inteligentny system falownika zmiennej częstotliwości Siemens jest kompatybilny z szerokim napięciem wejściowym 380V-480V,i osiąga dynamiczną reakcję i szybkie dostosowywanie oparte na technologii kontroli wektorów, wykazujący doskonałą stabilność operacyjną i zdolność przeciwdziałania zakłóceniom, a jego moduły funkcjonalne mogą być rozbudowywane zgodnie z wymaganiami badań.

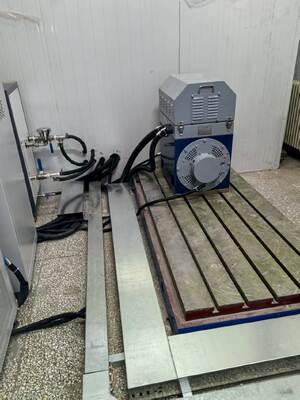

4)Niezawodna i trwała konstrukcja: Wszystkie podstawowe elementy zostały poddane długotrwałej weryfikacji w warunkach średniej i wysokiej mocy.HT350 Platformy wysokiej wytrzymałości z żeliwa, oraz kompozytowe amortyzatory mogą być wyposażone w urządzenia skutecznie tłumiące zakłócenia drgań podczas badań i zapewniające długotrwałe stabilne działanie urządzenia.Modułowa konstrukcja obsługuje rozbudowę funkcjonalną i dostosowane modyfikacje, dzięki czemu utrzymanie jest wygodniejsze.

4. SSCD315-1500/3800 315KW Nowoenergetyczny silnik pojazdówElektryczny dynamometrSystem Obszary zastosowania

5. SSCD315-1500/3800 315KW Nowoenergetyczny silnik pojazdówElektryczny dynamometrSystem Standard referencyjnys

Standardy krajowe

• GB/T 18488.1-2015 "System napędowy silnika dla pojazdów elektrycznych - Część 1: Specyfikacja"",
• GB/T 18488.2-2015 "System napędowy silnika dla pojazdów elektrycznych - Część 2: Metody badawcze",
• GB/T 755-2019 "Rotacyjne maszyny elektryczne - klasyfikacja i właściwości",
• GB/T 29307-2022 "Metody badania niezawodności układu napędowego silnika pojazdów elektrycznych"Szczególnie.

Standardy międzynarodowe

• ISO 15084-1:2017 Pojazdy drogowe - Elektryczne układy napędowe - Część 1: Interfejsy zasilania
• IEC 60034-1:2017 Maszyny elektryczne obracające się - Część 1: Oceny i osiągi,
• ISO 6469-5:2022 Pojazdy elektryczne - Wymogi bezpieczeństwa - Część 5: Systemy zasilania.

Standardy specyficzne dla każdego komponentu

• czujnik momentu obrotowego HBM T40FM jest zgodny ze standardem kalibracji ISO 16613:2013;
• System falownika zmiennej częstotliwości Siemens jest zgodny ze standardem bezpieczeństwa IEC 61800-5-1 oraz standardem IEC 61800-2 dla układu napędowego elektrycznego o regulowanej prędkości,
• Analizator mocy jest zgodny ze standardem dokładności IEC 62053-22.

6. Nowoenergetyczny pojazd silnik elektryczny dynamometr zestaw badawczy System Model Lista

7.Dostarczenie i wsparcie po sprzedaży

Dostawa

Standardowe modele są wysyłane w ciągu 90 dni, a dostosowane modele w ciągu 120-150 dni (w tym międzynarodowa pomoc logistyczna i celna).Dostawa obejmuje komplet sprzętu, instrukcje instalacji, instrukcja obsługi, certyfikat kalibracji, lista części zamiennych i inna kompletna dokumentacja.

Usługa posprzedażna

1) Usługi gwarancyjne: Podstawowe elementy (dynamometr, obwodnik momentu obrotowego, system falownika zmiennej częstotliwości) są gwarantowane przez 1 rok, a wadliwe części będą bezpłatnie naprawiane lub wymieniane w okresie gwarancji.

2) Wsparcie techniczne: Dostarczane jest dwujęzyczne wsparcie techniczne (chińskie i angielskie) przez całe życie, z czasem reakcji równym lub mniejszym niż 4 godziny; zdalne debugowanie (komputerowe),wskazówki dotyczące konfiguracji modułowego rozwiązania, a odpowiedzi online na pytania techniczne są obsługiwane.


3) Usługi szkolenioweZapewniamy 2 dni bezpłatnego szkolenia operacyjnego na miejscu, obejmującego instalację sprzętu, ustawienia parametrów, testowanie warunków pracy, analizę danych i codzienną konserwację,w celu zapewnienia biegłości użytkowników w obsłudze systemu.
