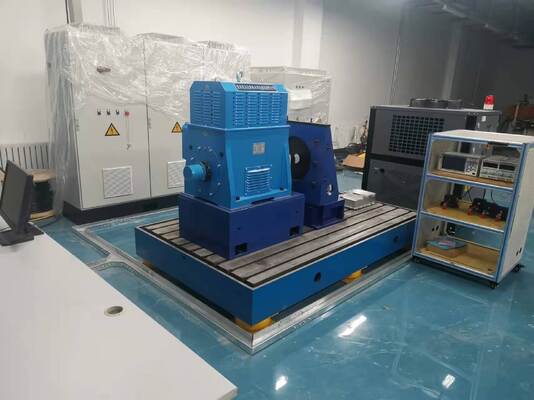

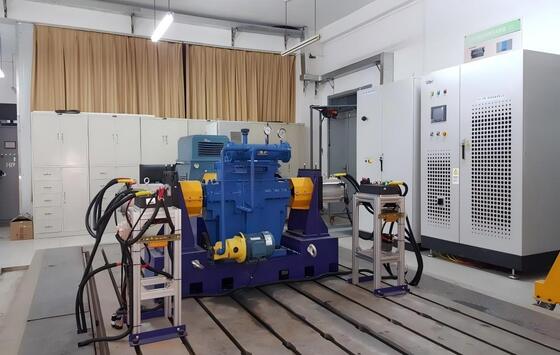

SSCD450-1500/3800 450KW Stanowisko testowe dynamometru silnika pojazdu nowej energii

3. SSCD450-1500/3800 450KW Stanowisko testowe dynamometru silnika pojazdu nowej energii System Główne Zaletytechniczne

1) Wysoka moc i precyzyjne dopasowanie: Moc znamionowa 450kW, moment szczytowy 2865 Nm i maksymalna prędkość 3800 obr./min, doskonale spełniające wymagania testowe w pełnym zakresie warunków dla silników napędowych nowych pojazdów użytkowych i ciężkich pojazdów pasażerskich. Zakres stałej mocy obejmuje cały zakres pracy przy dużej prędkości, dopasowując się do rzeczywistych charakterystyk pracy silnika.

2) Ultra-wysoka dokładność pomiaru: Wykorzystuje precyzyjny czujnik momentu obrotowego HBM T40FM (0,15% FS) i analizator mocy Seelong WT6000 (podstawowa dokładność 0,02%) i jest wyposażony w szybki system akwizycji danych 1000 Hz, aby zapewnić dokładne przechwytywanie kluczowych parametrów, takich jak moment obrotowy, moc, temperatura i wibracje, z błędami danych znacznie poniżej standardów branżowych.

3) Kompatybilność z pełnym scenariuszem: Symulator akumulatora obsługuje 8 głównych i nowych modeli akumulatorów, szerokie napięcie wyjściowe 30-1500 V, prąd szczytowy 1200 A i jest kompatybilny z silnikami o różnych poziomach napięcia; system konwersji częstotliwości ABB jest kompatybilny z szerokim napięciem wejściowym 380 V±15%, dostosowuje się do różnych środowisk sieci energetycznych na całym świecie i ma większą stabilność.

4) Elastyczne dostosowywanie i wysoka stabilność: System integruje podstawowe funkcje, takie jak pomiar i kontrola, analiza i przechowywanie danych. Można wybrać niestandardowe wsporniki, sprzęgła i inne komponenty. Wspornik ma zakres regulacji 250-600 mm, aby pomieścić różne modele silników. Połączenie płyty żeliwnej HT350 i kompozytowego amortyzatora tłumiącego skutecznie tłumi wibracje podczas pracy z dużą prędkością, zapewniając stabilność danych testowych.

5) Inteligentna i wydajna praca: Oprogramowanie pomiaru i kontroli XLP-2000 obsługuje niestandardową edycję procesu testowego, wizualizację danych w czasie rzeczywistym i automatyczne generowanie raportów. W połączeniu z funkcją zdalnego debugowania znacznie poprawia wydajność testowania; dwujęzyczny interfejs operacyjny w języku chińskim i angielskim jest dostosowany do potrzeb użytkowników międzynarodowych.

4. SSCD450-1500/3800 450KW Silnik pojazdu nowej energiiStanowisko testowe dynamometru Zastosowanie systemuObszary

1) Obszar pojazdów nowej energii: koncentrujemy się na testach wydajności silników napędowych dla nowych pojazdów użytkowych (autobusy, pojazdy logistyczne, ciężarówki) i wysokiej klasy pojazdów pasażerskich, obejmujących weryfikację mocy, charakterystyki momentu obrotowego, analizę sprawności, testy trwałości, testy reakcji dynamicznej itp., aby spełnić potrzeby wsparcia dla litu trójskładnikowego, fosforanu litowo-żelazowego i akumulatorów półprzewodnikowych.

2) Przemysł produkcji silników: Zapewnienie testów fabrycznych, testów typu i weryfikacji niezawodności dla nowych silników napędowych o mocy 450 kW i mniejszej dla producentów silników, pomagając w kontrolowaniu jakości produktów i optymalizacji wydajności.

3) Instytucje badawcze i testowe: Zapewnienie platform badawczych i testowych silników dużej mocy dla uniwersytetów, instytutów badawczych i laboratoriów testowych stron trzecich, wspieranie niestandardowych rozwiązań testowych i spełnianie potrzeb w zakresie badań i rozwoju nowych technologii, certyfikacji zgodności ze standardami itp.

4) Obszar pojazdów specjalnych: adaptowalny do specjalnych testów pomocniczych silników napędowych dla maszyn budowlanych nowej energii, statków nowej energii i transportu kolejowego, zdolny do wytrzymywania dużych obciążeń i długotrwałej ciągłej pracy oraz spełniający rygorystyczne wymagania testowe w specjalnych scenariuszach.

5. SSCD450-1500/3800 450KW Silnik pojazdu nowej energiiStanowisko testowe dynamometru System Odniesienie Standardy

Normy krajowe

• GB/T 18488.1-2015 "System silnika napędowego dla pojazdów elektrycznych - Część 1: Specyfikacja",
• GB/T 18488.2-2015 "System silnika napędowego dla pojazdów elektrycznych - Część 2: Metody badań",
• GB/T 755-2019 "Maszyny elektryczne wirujące - Ocena i wydajność",
• GB/T 29307-2022 "Metody badań niezawodności systemu silnika napędowego dla pojazdów elektrycznych".

Normy międzynarodowe

• ISO 15084-1:2017 Pojazdy drogowe - Elektryczne układy napędowe - Część 1: Interfejsy zasilania,
• IEC 60034-1:2017 Maszyny elektryczne wirujące - Część 1: Oceny i wydajność,
• ISO 6469-5:2022 Pojazdy elektryczne - Wymagania bezpieczeństwa - Część 5: Systemy zasilania.

Normy specyficzne dla komponentów

• Czujnik momentu obrotowego HBM T40FM jest zgodny ze standardem kalibracji ISO 16613:2013,
• System falownika zmiennej częstotliwości Siemens jest zgodny ze standardem bezpieczeństwa IEC 61800-5-1 i standardem regulowanego systemu napędu elektrycznego IEC 61800-2,
• Analizator mocy jest zgodny ze standardem dokładności IEC 62053-22.

6. Lista modeli systemu stanowiska testowego dynamometru elektrycznego silnika pojazdu nowej energii

7. Dostawa i wsparcie posprzedażowe

Dostawa

Modele standardowe są wysyłane w ciągu 90 dni, a modele niestandardowe w ciągu 120-150 dni (w tym logistyka międzynarodowa i pomoc w odprawie celnej). Dostawa obejmuje kompletny zestaw sprzętu, instrukcje instalacji, instrukcję obsługi, świadectwo kalibracji, listę części zamiennych i inną kompletną dokumentację. Obsługiwana jest instalacja i uruchomienie na miejscu.

Serwis posprzedażowy

1) Usługa gwarancyjna: Gwarancja na główne komponenty (dynamometr, kołnierz momentu obrotowego, system falownika zmiennej częstotliwości) wynosi 1 rok, a wadliwe części zostaną naprawione lub wymienione bezpłatnie w okresie gwarancji.

2) Wsparcie techniczne: Zapewnione jest dożywotnie dwujęzyczne (chiński i angielski) wsparcie techniczne, z czasem reakcji mniejszym lub równym 4 godzinom; obsługiwane jest zdalne debugowanie (komputerowe), wskazówki dotyczące konfiguracji rozwiązania modułowego i odpowiedzi online na pytania techniczne.


3) Usługi szkoleniowe: Zapewniamy 2 dni bezpłatnego szkolenia operacyjnego na miejscu, obejmującego instalację sprzętu, ustawienia parametrów, testowanie warunków pracy, analizę danych i codzienną konserwację, aby zapewnić użytkownikom biegłość w obsłudze systemu.
