SSCG132-3000/10000 132kW silnik bezzałogowy Elektryczny dynamometr
1. SSCG132-3000/10000 132kWUAVEzębyEelektrycznyDDźwigometrTjestBench Opis komponentu

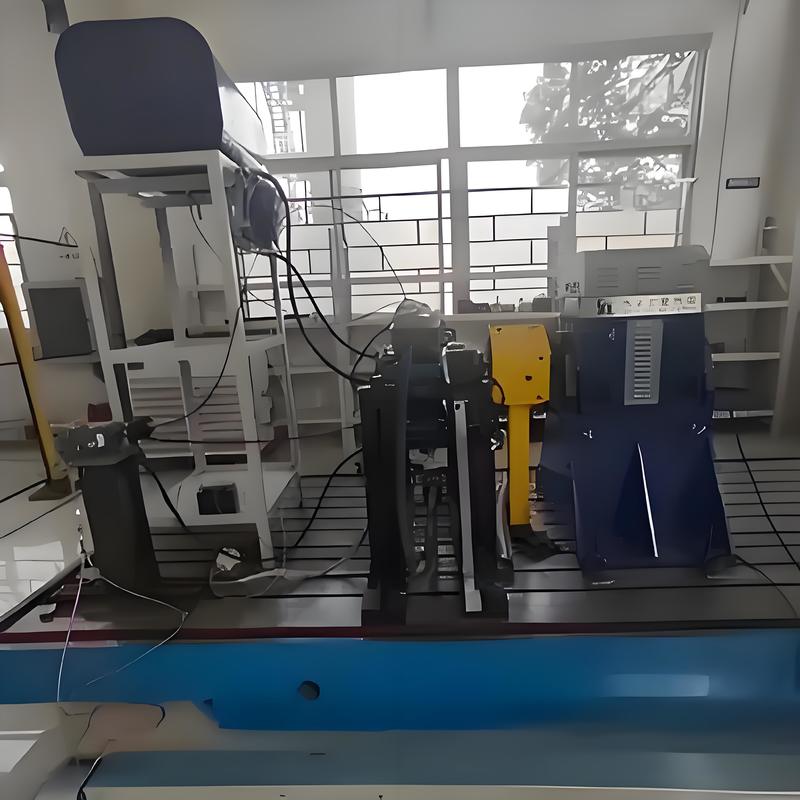

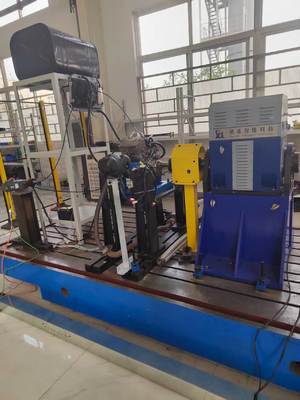

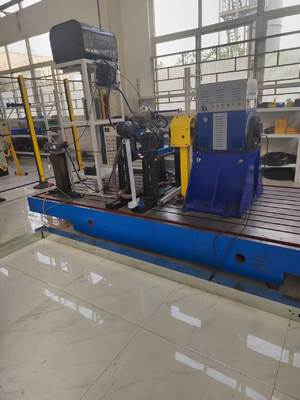

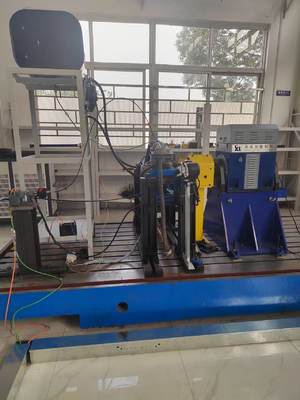

SSCG132-3000/10000 132 kW Electric Dynamometer Test Bench jest kompleksowym systemem badawczym zaprojektowanym specjalnie do badań i weryfikacji silników silników bezzałogowych o dużej mocy.System ten zintegrowany jest z wysokiej precyzji elektrycznym dynamometrem, modułowy system pomiaru i sterowania oraz wielokanałowa jednostka zbierania danych, umożliwiająca kompleksową ocenę kluczowych parametrów wydajności, takich jak moment obrotowy, prędkość, moc,i zużycie paliwa silników turboszytowych/turbopropulsowych klasy 132 kW.
| Nazwa elementu |
Podstawowe specyfikacje |
Brand |

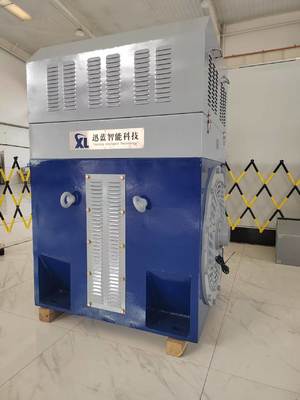

| Elektryczny dynamometr SSCG132-3000/10000 |
Moc 132 kW, prędkość znamionowa 3000 obrotów na minutę, maksymalna prędkość 10000 obrotów na minutę, moment obrotowy 420Nm, konstrukcja chłodzona powietrzem. |
Seelong |
| Flanca momentu obrotowego |
Zakres pomiarów 0-500Nm, dokładność 0,2% FS |
HBM |
| System falownika zmiennej częstotliwości |
wielokrotne zabezpieczenia przed przeciążeniem, nad napięciem i przegrzaniem. |
ABB |
| System pomiaru i sterowania XLE-1000 |
PC przemysłowy: IPC710; procesor: Intel Core i7; pamięć: 32 GB DDR4; dysk twardy: 1 TB SSD; wstępnie zainstalowane oprogramowanie XLE-1000 |
Seelong |
| System pozyskiwania danych |
Zawiera 6-kanałowy moduł niskiej temperatury, 8-kanałowy moduł wysokiej temperatury i 8-kanałowy moduł analogowy, zintegrowany z PT100, czujnikami ciśnienia, temperatury i wilgotności. |
Seelong |
| Serwo napędowe |
Siła uruchomienia 150N, układ drogowy 120 mm; elektroniczna symulacja gazu: dwukanałowy 0-2,5 V/5 V |
Seelong |
| licznik zużycia paliwa |
Typ ważenia, zakres pomiaru 10-50Kg/h, dokładność 0,2%FS |
Seelong |
| Centrifugalny wentylator o zmiennej częstotliwości |
30 kW mocy, wykorzystanej do rozpraszania ciepła w badanym urządzeniu. |
Seelong |
| Opcjonalnie - sprzężenie |
Dopuszczalny moment obrotowy: 500Nm; dopuszczalna prędkość: 18000 obrotów/min |
Seelong |
| Opcjonalnie - uchwyt silnika |
Niestandardowe zamówienia w kształcie litery L, grubość ściany > 50 mm |
Seelong |
| Opcjonalnie - tablica żelaza odlewanego |
Materiał: HT300; Płaskość: ≤0,05 mm/m; Bruki powierzchni: Ra≤1,6μm; Amortyzatory i płyty żelaza odlewanego zapewniają stabilność podczas badań dużych prędkości. |
Seelong |
| Opcjonalnie - amortyzatory |
Rodzaj sprężynowy, obciążenie znamionowe 100-300 kg, współczynnik tłumienia 0,2 - 0.3, odpowiedni dla częstotliwości drgań 5-10 Hz; amortyzator i płytka żelaza odlewanego zapewniają stabilność podczas badań dużych prędkości. |
Seelong |
2.SSCG132-3000/10000 132kWDynamometr elektrycznyParametry techniczne
| Parametry |
Specyfikacje |
| Model |
SSCG132-3000/10000 |
| Moc nominalna |
132 kW |
| Prędkość nominalna |
3000 obr./min |
| Moment obrotowy nominalny |
420Nm |
| Maksymalna prędkość |
10000 obr./min. |
| Metoda chłodzenia |
chłodzone powietrzem |
| Poziom ochrony |
IP54 |
| Pojemność przeciążenia |
150% mocy nominalnej |
| Dokładność pomiaru momentu obrotowego |
±0,2% FS |
| Dokładność pomiaru prędkości |
± 1 obr./min |
3. SSCG132-3000/10000 132kW silnik bezzałogowy elektryczny dynamometr podstawowe zalety
Wysokiej precyzji sterowanie: Flanca momentu obrotowego i licznik zużycia paliwa mają dokładność 0,2% FS, a w połączeniu z algorytmem PID osiąga się kontrolę wahań prędkości (typowa wartość < ± 0,1%).
Zarządzanie energią w czterech kwadrantach: Wspiera działanie elektryczne/generatora w dwóch trybach, z wysoką efektywnością energetyczną i dostosowuje się do potrzeb testowych silników dronów w pełnych warunkach.
Modułowa skalowalność: System pomiaru i sterowania XLE-1000 obsługuje wielokanałowe pozyskiwanie danych, a opcjonalne komponenty mogą być elastycznie dostosowywane do różnych scenariuszy badań.
Ochrona bezpieczeństwa: System konwertera częstotliwości integruje ochronę przed przeciążeniem, nad napięciem i przegrzaniem w celu zapewnienia stabilności podczas badań dużych prędkości.
Projektowanie niskich wibracji: Amortyzator jest dostosowany do częstotliwości wibracji 5-10 Hz, a żelazna płyta gwarantuje dokładność badań.
4. SSCG132-3000/10000 132kW silnik bezzałogowy elektryczny dynamometr Obszary zastosowań
Rozwijanie silników bezzałogowych pojazdów powietrznych (UAV): Badanie całego procesu mające zastosowanie do silników turboszytu/turbopropulsu klasy 132 kW.
Weryfikacja napędu lotniczego: Wspiera testowanie trwałości trudnych do obróbki materiałów, takich jak stopy wysokotemperaturowe i stopy tytanu.
Badania mocy nowej energii: Ocena efektywności energetycznej sprzężenia zwrotnego układów napędowych hybrydowych
Kalibracja silników przemysłowych: stosowane do wysokoprecyzyjnej kalibracji charakterystycznej momentu obrotowego silnika.
5. SSCG132-3000/10000 132kW silnik bezzałogowy elektryczny dynamometr Standardy odniesienia
Normy bezpieczeństwa elektrycznego: spełnia normy IEC 60034-30-1 dotyczące efektywności energetycznej.
Standardy pozyskiwania danych: zgodnie z systemem zarządzania pomiarami ISO 10012.
Normy adaptacyjności środowiskowej: spełnia wymagania badań środowiskowych serii GB/T 2423.
6.Dynamometr elektryczny silnika UAVModel Wykaz
| Model |
Moc (kW) |
Prężnik obrotowy (Nm) |
Prędkość znamionowa (rpm) |
Maksymalna prędkość (ob. min.) |
Dokładność pomiaru momentu obrotowego |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% FS |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
00,2% FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% FS |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
00,2% FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Moc, prędkość. Zakresa)i liczba modułów pozyskiwania można dostosowaća)s Wymagane. |
7Dostawa i obsługa posprzedażna
Dostawa: modele standardowe wysyłane są w ciągu 90 dni; modele dostosowane do potrzeb w ciągu 90-180 dni (w tym międzynarodowa logistyka i pomoc w odprawie celnej).
Usługa posprzedażna: roczna gwarancja na podstawowe elementy (dynamometr, obwodnicę momentu obrotowego), dwujęzyczne (chińskie i angielskie) wsparcie techniczne przez całe życie (czas reakcji ≤ 4 godziny);części zamienne są wysyłane krajowo w ciągu 24 godzin i dostarczane międzynarodowo w ciągu 7 dni; zapewnione 1,5 dnia bezpłatnego szkolenia operacyjnego; obsługiwane zdalne debugowanie (komputerowe, w tym kierowanie konfiguracją modułowego rozwiązania).
8. Często zadawane pytania
P: Jaka jest minimalna ilość zamówienia dla naszej współpracy?
A: Wspieramy małe zamówienie ścieżki 1 sztuk dla produktów z magazynu.
P: Jak mogę dowiedzieć się więcej o produktach?
O: Proszę zostawić swój adres e-mail, a my wyślemy Państwu elektroniczną książkę prób.
P: Jaki jest termin płatności?
A: Zazwyczaj 40% T/T depozyt, zapłacić w całości przed wysyłką.
P: Jaki jest czas realizacji moich zamówień?
A: Cykl produkcji dynamometrów wynosi 6-8 tygodni, cykl produkcji czujników wynosi 2-3 tygodnie, inne produkty prosimy o kontakt z nami.
P: Jak uzyskać ogólne rozwiązanie stanowiska testowego?
O: Zostaw nam swój e-mail, nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.
P: Czy mogę odwiedzić waszą fabrykę?
O: Oczywiście, zawsze jesteś mile widziany.
