SSCD200-1000/3300 200kW Wydajność silnika Próbnik elektrycznySystem stanowiska testowego

1. SSCD200-1000/3300 200kW Silnik nowej energii Próbnik elektryczny System stanowiska testowego Opis komponentów

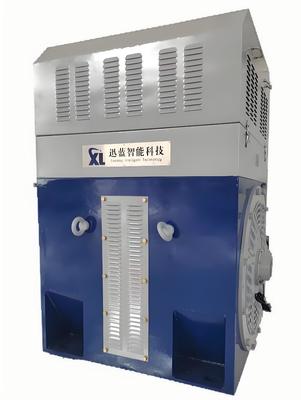

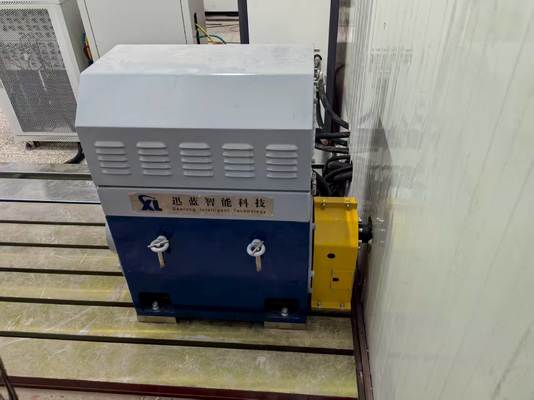

System stanowiska testowego próbnika wydajności silnika SSCD200-1000/3300 200kW to wysokowydajna, kompleksowa platforma testowa zaprojektowana specjalnie do testowania silników o średniej i dużej mocy. System ten integruje kluczowe moduły, takie jak próbnik, precyzyjny czujnik momentu obrotowego, inteligentny system pomiaru i kontroli oraz szerokozakresowy symulator akumulatora, kompleksowo obejmując potrzeby weryfikacji wydajności silników napędowych pojazdów użytkowych, przemysłowych silników średnich i dużych oraz silników specjalnych.

2. SSCD200-1000/3300 200kW Próbnik elektryczny Parametry techniczne

3. SSCD200-1000/3300 200kW Wydajność silnika Próbnik elektryczny System stanowiska testowego Główne zalety

• Precyzyjne dopasowanie do średniej i dużej mocy

Dzięki mocy znamionowej 200kW i zakresie momentu obrotowego 0-1910Nm oraz maksymalnej prędkości 3300 obr./min, obejmuje pełne warunki testowania silników o średniej i dużej mocy; zakres stałej mocy 1000-3000 obr./min dokładnie odpowiada charakterystyce pracy silników napędowych pojazdów użytkowych i przemysłowych silników średnich i dużych, unikając martwych punktów testowych.

• Zapewnienie dokładności pomiaru wielowymiarowego

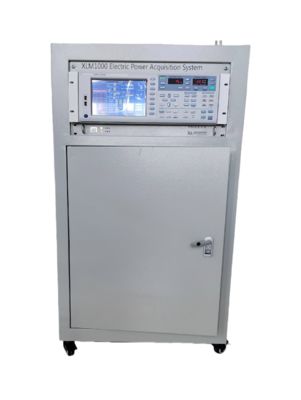

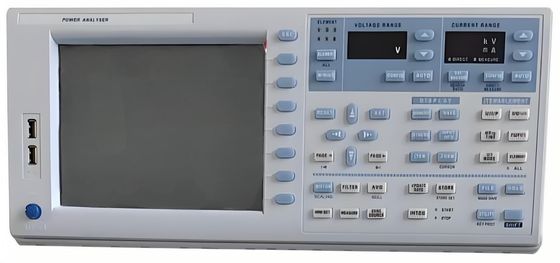

Wyposażony w precyzyjny kołnierz momentu obrotowego HBM 0,2% FS, w połączeniu z analizatorem mocy Seelong WT5006 (dokładność podstawowa 0,03%) i wielokanałowym systemem akwizycji danych Advantech, osiąga synchroniczne i dokładne gromadzenie kluczowych parametrów, takich jak moment obrotowy, moc, temperatura i wibracje, z błędem danych ≤0,5%, spełniając rygorystyczne wymagania dotyczące dokładności testowania w normie krajowej GB/T 18488-2024.

• Szeroka kompatybilność scenariuszy

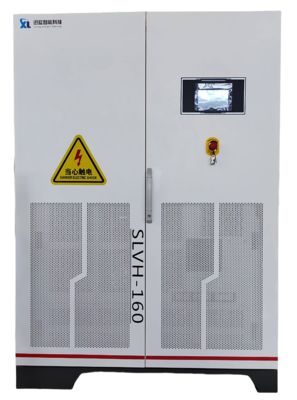

Symulator akumulatora obsługuje szerokie napięcie wyjściowe 24-1200V, dostosowując się do wymagań zasilania silników o średniej i dużej mocy od niskiego napięcia 48V do wysokiego napięcia 800V; system falownika ABB jest kompatybilny z szerokim napięciem wejściowym 380V±10%, utrzymując stabilną pracę nawet w scenariuszach wahań napięcia i może dostosować się do różnych regionalnych środowisk sieci energetycznych.

• Elastyczna konfiguracja i stabilna praca

System obejmuje kluczowe moduły, takie jak pomiar i kontrola, akwizycja danych i analiza mocy. Opcjonalne komponenty, takie jak sprzęgła i wsporniki silnika, można łączyć w razie potrzeby. Wspornik silnika ma zakres regulacji 200-500 mm, aby pomieścić silniki o różnych specyfikacjach. Połączenie płyty żeliwnej HT300 i amortyzatora sprężynowego skutecznie redukuje zakłócenia wibracyjne podczas testowania i zapewnia długotrwałą stabilną pracę sprzętu.

4. SSCD200-1000/3300 200kW Wydajność Silnika Próbnik elektryczny Stanowisko Testowe System Zastosowanie Obszary

1) Sektor pojazdów nowej energii

Nadaje się do testowania mocy, momentu obrotowego, wydajności i trwałości silników napędowych dla nowych pojazdów użytkowych (lekkie ciężarówki, średnie ciężarówki) i hybrydowych pojazdów osobowych. Może być dopasowany do silników platformy wysokiego napięcia 800V i spełnia wymagania testowe dotyczące przekroczenia prędkości, przeciążenia oraz adaptacji do środowiska o wysokiej i niskiej temperaturze w GB/T 18488-2024.

2) Pole silników przemysłowych

Przeprowadzane są testy fabryczne i testy typu na przemysłowych silnikach średnich i dużych o mocy 200kW i poniżej (takich jak silniki do średnich i dużych pomp wodnych, wentylatorów i sprężarek). Może to zweryfikować kluczowe wskaźniki wydajności, takie jak ocena efektywności energetycznej silnika (zgodna z GB 18489-2023), charakterystyka wzrostu temperatury i charakterystyka obciążenia.

3) Pole silników specjalnych

Nadaje się do specjalistycznych testów silników specjalnych, takich jak małe i średnie maszyny budowlane (ładowarki, koparki), pomocnicze maszyny morskie i pomocnicze silniki tranzytu kolejowego, spełniając wymagania weryfikacji wydajności w scenariuszach wysokiego momentu obrotowego (≤1910Nm) i średniej do wysokiej prędkości (≤3300 obr./min).

4) Instytucje badawcze i testowe

Zapewniamy platformę testową dla silników o średniej i dużej mocy dla uniwersytetów, instytutów badawczych i zewnętrznych organizacji testujących, wspierając niestandardowe rozwiązania testowe (takie jak testy starzenia silników i testy symulacji awarii), aby pomóc w optymalizacji wydajności silnika i weryfikacji zgodności ze standardami.

5. SSCD200-1000/3300 200kW Wydajność silnika Próbnik elektryczny System stanowiska testowego Standard odniesienias

Normy krajowe

• GB/T 18488-2024 Systemy silników napędowych do pojazdów elektrycznych
• GB 755-2019 Oceny i wydajność obrotowych maszyn elektrycznych
• GB 18489-2023 Limity efektywności energetycznej i klasy efektywności energetycznej dla małych i średnich trójfazowych silników asynchronicznych
• JB/T 10634-2023 Próbnik elektryczny

Normy międzynarodowe

• ISO 15084-1:2017 Pojazdy drogowe - Elektryczne układy napędowe - Część 1: Interfejsy zasilania
• IEC 60034-1:2017 Obrotowe maszyny elektryczne – Część 1: Oceny i wydajność

Normy związane z branżą

• Czujnik momentu obrotowego HBM T40B: Zgodny z ISO 16613:2013 „Pomiar siły dynamicznej - Metoda kalibracji czujników momentu obrotowego”.
• Systemy konwersji częstotliwości ABB: Zgodne z IEC 61800-5-1:2017 „Systemy napędowe elektryczne o zmiennej prędkości – Część 5-1: Wymagania bezpieczeństwa – Elektryczne, termiczne i energetyczne"
• Analizator mocy: Zgodny z IEC 62386-101:2017 „Zasilacze do urządzeń elektronicznych - Część 101: Wymagania dotyczące wydajności"

6. Wydajność silnika Próbnik elektryczny System stanowiska testowego Model Lista

7. Dostawa i serwis posprzedażny

1) Dostawa

• 90 dni od złożenia zamówienia (w tym testy fabryczne);
• Modele niestandardowe: Czas dostawy wynosi 90-180 dni (w tym potwierdzenie rozwiązania, produkcja, debugowanie oraz pomoc w zakresie logistyki międzynarodowej i odprawy celnej) w zależności od wymagań niestandardowych.

2) Serwis posprzedażny

• Okres gwarancji: Gwarancja na kluczowe komponenty (próbnik, kołnierz momentu obrotowego) wynosi 1 rok;
• Wsparcie techniczne: Zapewnione jest dożywotnie dwujęzyczne (angielski i chiński) wsparcie techniczne, z czasem reakcji ≤4 godziny (w godzinach pracy).
• Dostawa części zamiennych: Krajowe części zamienne zostaną wysłane w ciągu 24 godzin, a międzynarodowe części zamienne zostaną dostarczone w ciągu 7 dni (z wyłączeniem czasu odprawy celnej).
• Usługi szkoleniowe: 1,5 dnia bezpłatnego szkolenia operacyjnego na miejscu (w tym obsługa sprzętu, korzystanie z oprogramowania i codzienna konserwacja);

• Zdalne debugowanie: Obsługuje zdalne debugowanie za pośrednictwem komputera i zapewnia wskazówki dotyczące konfiguracji rozwiązania modułowego oraz rozwiązywania problemów.
