SSCD75-1000/4000 75kW System próby dynamometru elektrycznego

SSCD75-1000/4000 75 kWWydajność motorycznaElektryczny system próby dynamometru

1. SSCD75-1000/4000 75kWSilnik nowej energiiDynamometr elektrycznyOpis komponentu systemu ławki

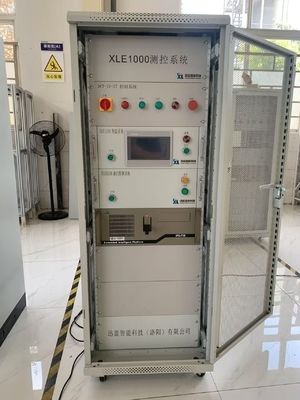

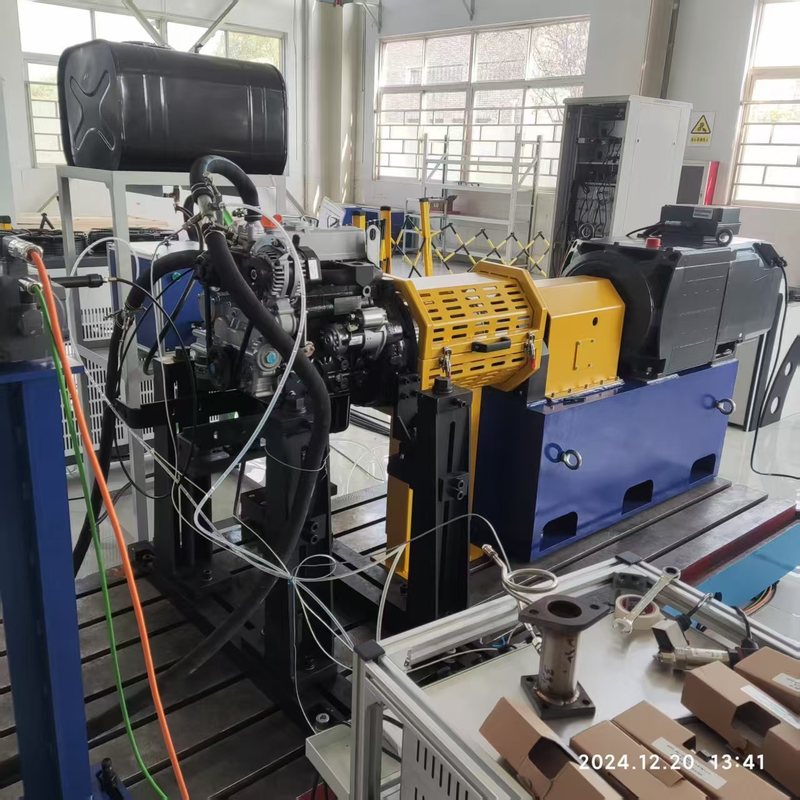

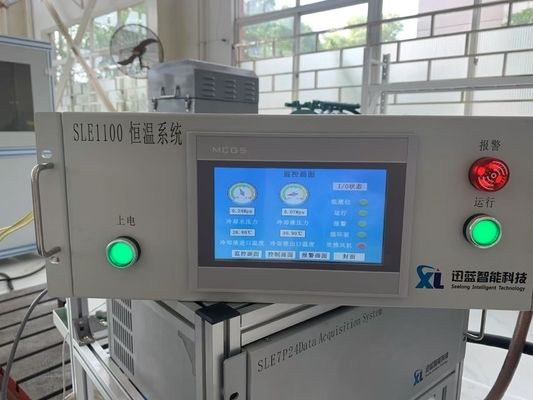

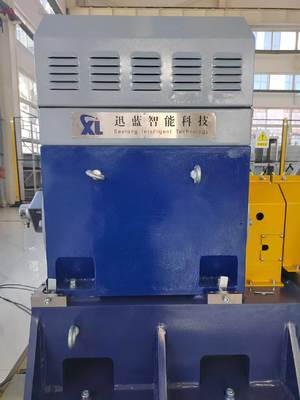

SSCD75-1000/4000 75 kW Dynamometer Motor Performance Test Bench System jest wysoce precyzyjną kompleksową platformą testową specjalnie zaprojektowaną do testowania silników o małej i średniej mocy.System ten integruje moduły podstawowe, takie jak dynamometr, wysokoprecyzyjny czujnik momentu obrotowego, inteligentny system pomiaru i sterowania oraz symulator baterii o dużym zasięgu,obejmujące kompleksowo potrzeby weryfikacji wydajności silników napędowych pojazdów osobowych, małych silników przemysłowych i silników specjalnych.

2. SSCD75-1000/4000 75kW Dynamometr elektrycznyParametry techniczne

3. SSCD75-1000/4000 75kWWydajność motorycznaDynamometr elektrycznySystem ławki Główne zalety

• Dokładny zasięg małych i średnich mocy: 75 kW mocy + zakres momentu obrotowego 0-1000Nm, maksymalna prędkość 4000 obr./min., nadająca się do testowania silników napędowych samochodów osobowych i małych silników przemysłowych w pełnym stanie,zakres mocy stałej 1000-3000 obr./min odpowiada charakterystyce roboczej silników o małej i średniej mocy.
• Najwyższa w branży dokładność pomiarów: HBM 0,2% FS wysokoprecyzyjna obwodnica momentu obrotowego + Seelong 0,03% analizator mocy precyzyjny, w połączeniu z wielokanałowym systemem przechwytywania danych Advantech zapewnia, że błąd przechwytywania danych momentu obrotowego,moc, temperatura i inne dane wynoszą ≤ 0,5%.

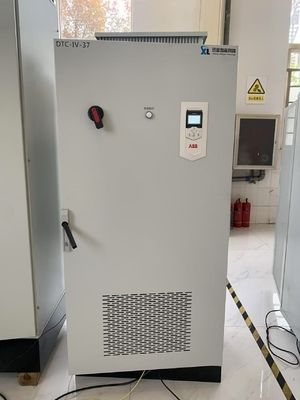

• Wysoka kompatybilność i niskie koszty: symulator akumulatora obsługuje szeroki napięcie wyjściowe 24-1200 V, dostosowując się do silników małych i średnich mocy niskiego napięcia (48 V) i wysokiego napięcia (800 V);System konwersji częstotliwości ABB ma wyjątkową stabilność, a ogólna konfiguracja zrównoważa wydajność i koszty, dzięki czemu nadaje się do testowania produkcji seryjnej.
• Elastyczność i zdolność dostosowania do wielu scenariuszy: Moduł rdzeniowy jest kompletny, a opcjonalne części mogą spełniać różne wymagania instalacyjne.Uchwyt ma zakres regulacji 200-500 mm, aby dostosować się do różnych specyfikacji, takich jak małe silniki i mikro silnikiPłytka żelaza odlewanego + amortyzator sprężynowy zapewnia stabilność badania.

4. SSCD75-1000/4000 75kW MlekarzPwydajnośćEelektrycznyDDźwigometr TjestBwłączyćSwytrzymałośćAWykorzystanieARzeczywiste

• W dziedzinie pojazdów nowoenergetycznych: badania mocy, momentu obrotowego, wydajności i trwałości silników napędowych (75 kW i poniżej) dla samochodów osobowych i pojazdów dostawczych mikro, kompatybilnych z głównymi platformami napięcia 48V/300V/800V.
• W zakresie silników przemysłowych: badania fabryczne i weryfikacja ratingu efektywności energetycznej silników dla małych pomp wodnych,wentylatory i sprężarki (zgodne z normą GB 18489-2023 "Ograniczenia efektywności energetycznej i stopnie efektywności energetycznej małych i średnich trójfazowych silników asynchronicznych").
• Specjalistyczny silnikbadania: silniki do motocykli elektrycznych, pojazdów elektrycznych niskich prędkości i małych maszyn budowlanych, spełniające wymagania scenariuszy niskich mocy i dużych prędkości.
• Instytucje badawcze i edukacyjne: Platforma badawczo-rozwojowa i eksperymentalna w zakresie działania ruchowego oraz nauczania dla uniwersyteckich laboratoriów ruchowych i małych instytutów badawczych, wspierająca indywidualne rozwiązania testowe.

5. SSCD75-1000/4000 75kWWydajność motorycznaDynamometr elektrycznyStandardy odniesienia do układu ławkowegos

• Standardy krajowe:

• GB/T 18488-2024 "Systemy napędowe silników dla pojazdów elektrycznych",
• GB 755-2019 "Kwalifikacje i wydajność obracających się maszyn elektrycznych",
• GB 18489-2023 "Granice efektywności energetycznej i stopnie efektywności energetycznej małych i średnich trójfazowych silników asynchronicznych",
• JB/T 10634-2023 "Dynamometry elektryczne".

• Standardy międzynarodowe:

• ISO 15084-1:2017 "Elektryczne układy napędowe dla pojazdów drogowych"
• IEC 60034-1:2017 "Kwalifikacje i osiągi obracających się maszyn elektrycznych".

• Informacje związane z branżą: czujnik momentu obrotowego HBM T40B jest zgodny ze standardem kalibracji ISO 16613:2013 a system konwersji częstotliwości ABB z normą bezpieczeństwa IEC 61800-5-1.

6. Wydajność motorycznaDynamometr elektrycznySystem ławki Model Wykaz

7Dostawa i obsługa posprzedażna

• Dostawa: Standardowe modele wysyłane są w ciągu 90 dni, modele dostosowane do potrzeb w ciągu 90-180 dni (w tym międzynarodowa pomoc logistyczna i celna);
• Usługa posprzedażna: roczna gwarancja na podstawowe elementy (dynamometr, obwodnik momentu obrotowego), dwujęzyczne wsparcie techniczne (chiński i angielski) przez całe życie (czas reakcji ≤ 4 godziny);części zamienne są wysyłane krajowo w ciągu 24 godzin i dostarczane międzynarodowo w ciągu 7 dni; 1 dzień bezpłatnego szkolenia operacyjnego, a zdalne debugowanie jest obsługiwane (terminal komputerowy + prowadzenie wideo).
