SSCD350-1250/4500 350kW Prędkość silnika Elektryczny dynamometr System ławki

1. SSCD350-1250/4500 350kW Nowy silnik energetyczny Elektryczny dynamometr



SSCD350-1250/4500 350 kW Motor Performance Dynamometer Bench System to wydajna kompleksowa platforma testowa zaprojektowana specjalnie do testowania silników średniej i dużej mocy.System ten integruje moduły podstawowe, takie jak dynamometr, wysokoprecyzyjny czujnik momentu obrotowego, inteligentny system pomiaru i sterowania oraz symulator baterii o dużym zasięgu,kompleksowe pokrycie potrzeb weryfikacji wydajności silników napędowych pojazdów użytkowych, średnich i dużych silników przemysłowych oraz silników specjalnych.



Nazwa elementu	Podstawowe specyfikacje	Marka

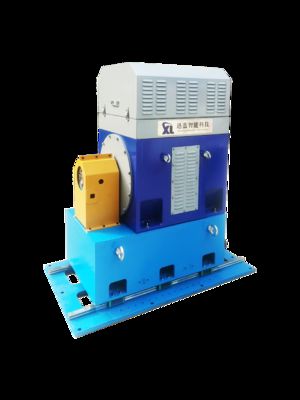

SSCD350-1250/4500 dynamometr elektryczny	Moc: 350 kW; prędkość znamionowa: 1250 obr./min., moment obrotowy: 2674 Nm, prędkość maksymalna: 4500 obr./min., prędkość mocy stała: 1250-3750 obr./min., chłodzona wodą;	Seelong

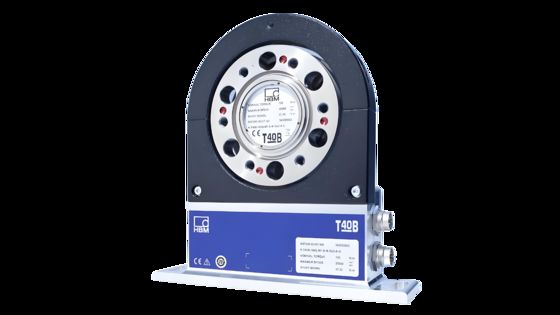

Flanca momentu obrotowego	Flanca momentu obrotowego: 0-3000Nm (dokładność: 0,2% FS)	HBM

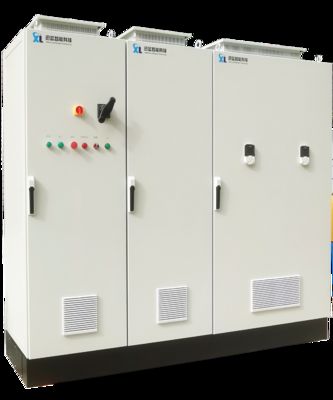

System falownika zmiennej częstotliwości	Napięcie wejściowe: trójfazowe 380V±10% AC; częstotliwość: 50-60Hz; wartość ochrony przed prądem nadprężnym: 1,5 razy prąd nominalny; wielokrotne zabezpieczenia przed przeciążeniem, nadprężeniem i przegrzaniem.	ABB
System pomiaru i sterowania XLP-1000	PC przemysłowy: IPC710, procesor: i7, pamięć: 32 GB, dysk twardy: 1 TB, oprogramowanie systemu pomiarowo-kontroliowego XLP-1000	Seelong

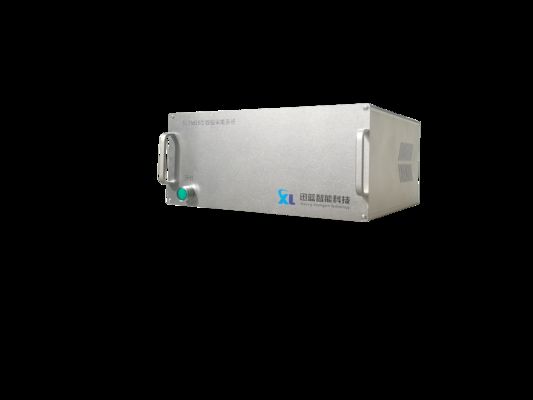

System pozyskiwania danych	Składa się z jednostki przechwytywania wibracji, jednostki przechwytywania temperatury, jednostki przechwytywania analogicznego wejścia i jednostki przechwytywania cyfrowego wejścia.	Advantech ADAM-4017+
Analizator mocy	Model: WT5006; Dokładność podstawowa: 0,03% (0,01% odczytu + 0,02% zakresu) Przepustowość: DC, 0,1 Hz - 1 MHz Ekran dotykowy LCD 6-kanałowy + MTR	Seelong
Transformator prądu	1000A, 0,05% FS
Symulator baterii	napięcie wyjściowe: 24-1200V Moc znamionowa: 300 kW Maksymalna moc: 375 kW Prąd nominalny: 800A Prąd szczytowy: 1000A Zwrotne napięcie: 323-427V Symulacja baterii: może symulować siedem typów baterii: baterie litowe trójwymiarowe, baterie z tlenkiem litu manganu, baterie z titanatem litu, baterie z tlenem kobaltu litu,akumulatory litowo-żelazowo-fosforowe, baterie ołowiowo-kwasowe i baterie niklowo-metalowo-hydrurowe.	Seelong
Opcjonalnie
Połączenie	Dopuszczalna prędkość obrotowa: 5000 obrotów na minutę, dopuszczalny moment obrotowy: 3000 Nm	Seelong

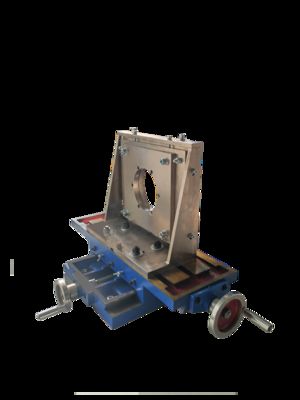

Podtrzymywarka silnika	Zakres regulacji uchwytu (wysokość środka silnika): 200 mm-500 mm	Seelong
Płyty z żeliwa	Materiał: HT300 (wzmocnienie na rozciąganie ≥ 300 MPa); amortyzatory i płyty żelaza odlewanego zapewniają stabilność podczas badań dużych prędkości.	Seelong
Amortyzatory	Amortyzatory sprężynowe; amortyzatory i płyty żeliwne zapewniają stabilność podczas badań dużych prędkości.	Seelong



2. SSCD350-1250/4500 Dynamometr elektryczny 350 kW Parametry techniczne



Kategorie parametrów	Wskaźniki techniczne
Producent dynamometru	Seelong
Moc nominalna	350 kW.
Moment obrotowy nominalny	2674Nm
Prędkość nominalna	1250 obr./min
Maksymalna prędkość	4500 obrotów/min
Przedział biegów momentu obrotowego stałego	0-1250 obrotów / min.
Przedział biegów mocy stałej	1250-3750 obrotów na minutę
Model czujnika momentu obrotowego	T40B
Producent czujników momentu obrotowego	HBM
Zakres czujnika momentu obrotowego (Nm)	0-3000Nm
Poziom dokładności	00,2% FS



3. SSCD350-1250/4500 Wykonanie silnika o mocy 350 kW Elektryczny dynamometr



1) Kompleksowe pokrycie wyników: Dynamometr rdzeniowy ma moc 350 kW, zakres momentu obrotowego 0-3000Nm i maksymalną prędkość 4500 obr./min., która może spełniać potrzeby badań w pełnych warunkach silników średniej i wysokiej mocy.Przedział mocy stałej 1250-3750 obr./min jest odpowiedni dla różnych charakterystyk pracy silnika.



2) Doskonała dokładność pomiaru: Flanca momentu obrotowego HBM ma dokładność 0,2% FS, a analizator mocy Seelong ma podstawową dokładność 0,03%.zapewnia dokładne uzyskiwanie kluczowych danych, takich jak moment obrotowy, mocy i temperatury.



3) Duża kompatybilność systemu: symulator baterii obsługuje 7 głównych modeli baterii o napięciu wyjściowym 24-1200 V i napięciu szczytowym 1000 A, dostosowując się do wymagań zasilania różnych typów silników;system konwertera częstotliwości ABB jest kompatybilny z szerokim napięciem wejściowym 380V±10% i ma wyjątkową stabilność.



4) Kompletna i elastyczna konfiguracja: obejmuje podstawowe moduły, takie jak pomiary i sterowanie, pozyskiwanie danych i analiza mocy.Przyczepka ma zakres regulacji od 200 mm do 500 mm, aby dostosować się do różnych wymagań instalacyjnychPołączenie płyty żelaza odlewanego i amortyzatora sprężynowego zapewnia stabilność badania.



4. SSCD350-1250/4500 350kW Wydajność silnika Elektryczny dynamometr



1) Sektor nowych pojazdów energetycznych: nadaje się do badań wydajności silników napędowych (w tym samochodów osobowych i pojazdów użytkowych) dla pojazdów nowej energii, w tym mocy, momentu obrotowego, wydajności i trwałości,w celu zaspokojenia potrzeb w zakresie dopasowywania baterii głównego nurtu, takich jak baterie litowe i fosforan żelaza litowego.



2) Pole motoryczne przemysłowe: możemy przeprowadzać badania fabryczne i badania typu na silnikach asynchronicznych przemysłowych i silnikach synchronicznych o mocy 350 kW i poniżej,obejmująca weryfikację działania silników wspomagających, takich jak pompy wodne, wentylatorów i sprężarek.



3) Specjalne pole motoryczne: Dostosowane do specjalistycznych badań silników specjalnych o średniej i dużej mocy stosowanych w maszynach inżynierskich, statkach, transporcie kolejowym i innych scenariuszach,spełniające wymagania badań wysokiego momentu obrotowego i szerokiego zakresu prędkości obrotowych.



4) Instytucje badawczo-rozwojowe i testowe: dostarczanie platform badawczo-rozwojowych dotyczących osiągów motorycznych i testowania zgodności ze standardami dla uniwersytetów, instytutów badawczych i instytucji badawczych,i wspierać wdrażanie dostosowanych rozwiązań testowych.



5. SSCD350-1250 /4500 Wykonanie silnika o mocy 350 kW Standardy odniesienia systemu elektrycznego dynamometru



1) Normy krajowe:



GB/T 18488.1-20 24 "Systemy napędowe silników pojazdów elektrycznych - Część 1: Warunki techniczne",

GB/T 18488.2-20 24 "Systemy napędowe silników pojazdów elektrycznych - Część 2: Metody badawcze",

W przypadku, gdy urządzenie jest wyposażone w urządzenia o charakterze napędowym, w przypadku gdy urządzenie jest wyposażone w urządzenia napędowe, należy zastosować następujące zasady:

JB/T 10634-20 23 "Dynamometr elektryczny".



2) Standardy międzynarodowe:



¢ISO 15084-1:2017 Pojazdy drogowe - Elektryczne układy napędowe - Część 1: Interfejsy zasilania;

¢ IEC 60034-1:2017 Maszyny elektryczne obracające się - Część 1: Oceny i osiągi.



3) Powiązane z przemysłem: Komponenty takie jak symulatory baterii i analizatory mocy spełniają odpowiednie standardy branżowe dotyczące dokładności i bezpieczeństwa (np. czujnik momentu obrotowego HBM T40B spełnia ISO 16613:Standardy kalibracji 2013, a system konwersji częstotliwości ABB jest zgodny z normą bezpieczeństwa IEC 61800-5-1.



6Wykaz modeli systemów próbek dynamometrów wydajności silnika



Model	Moc (kW)	Prężnik obrotowy (Nm)	Prędkość znamionowa (rpm)	Maksymalna prędkość (ob. min.)	Dokładność pomiaru momentu obrotowego
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD350-1250/4500	350	2674	1250	4500	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Moc, zasięg prędkościa)i liczba modułów pozyskiwania można dostosowaća)s Wymagane.



7. Dostawa i obsługa posprzedażna



Dostawa:Standardowe modele wysyłane są w ciągu 90 dni; modele dostosowane do potrzeb w ciągu 90-180 dni (w tym międzynarodowa logistyka i pomoc w odprawie celnej).



Usługa posprzedażna:1-letnia gwarancja na podstawowe elementy (dynamometr, obwodnik momentu obrotowego), dwujęzyczne wsparcie techniczne (chińskie i angielskie) przez całe życie (czas reakcji ≤ 4 godziny);części zamienne są wysyłane krajowo w ciągu 24 godzin i dostarczane międzynarodowo w ciągu 7 dni; 1,5 dnia bezpłatnego szkolenia operacyjnego; wspierane zdalne debugowanie (komputerowe, w tym modularne wskazówki dotyczące konfiguracji rozwiązania).

8. Często zadawane pytania

P: Jaka jest minimalna ilość zamówienia dla naszej współpracy?

A: Wspieramy małe zamówienie ścieżki 1 sztuk dla produktów z magazynu.

P: Jak mogę dowiedzieć się więcej o produktach?

O: Proszę zostawić swój adres e-mail, a my wyślemy Państwu elektroniczną książkę prób.

P: Jaki jest termin płatności?

A: Zazwyczaj 40% T/T depozyt, zapłacić w całości przed wysyłką.

P: Jaki jest czas realizacji moich zamówień?

A: Cykl produkcji dynamometrów wynosi 6-8 tygodni, cykl produkcji czujników wynosi 2-3 tygodnie, inne produkty prosimy o kontakt z nami.

P: Jak uzyskać ogólne rozwiązanie stanowiska testowego?

O: Zostaw nam swój e-mail, nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.

P: Czy mogę odwiedzić waszą fabrykę?

O: Oczywiście, zawsze jesteś mile widziany.
