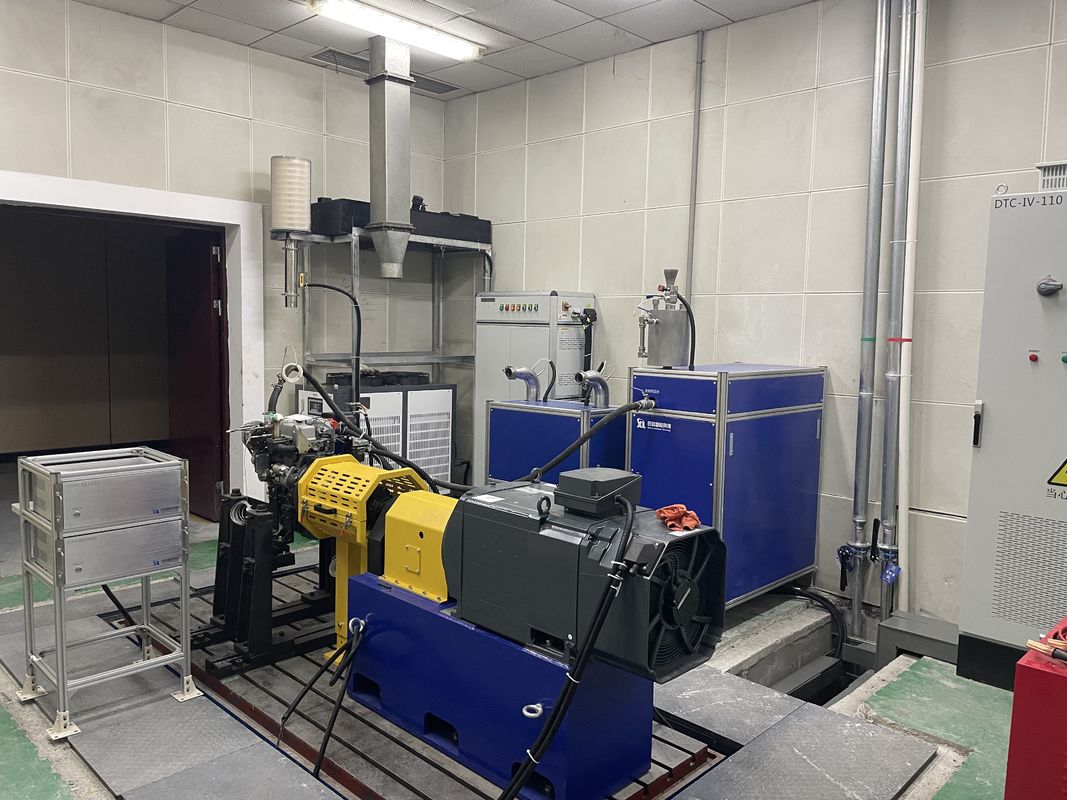

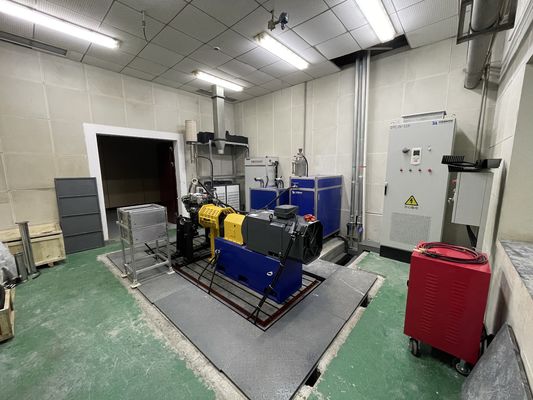

Hamownia silnika wysokoprężnego o mocy 90 kW z dokładnością 0,05% FS

The diesel engine electric dynamometer test bench system uses an AC electric dynamometer as its test core and is equipped with an imported four-quadrant active variable frequency inverter system as its controllerSystem pomiarowo-regulacyjny XLE-1000 służy jako rdzeń sterujący.automatyczne wypełnianie cykli badawczych określonych przez przepisy i nabywców.

• GB17691-2018: Narodowa obowiązkowa norma dotycząca limitów emisji zanieczyszczeń i metod pomiaru dla ciężkich pojazdów wysokoprężnych, w szczególności do badań emisji silników wysokoprężnych.
• GB/T 18297-2024: Narodowa zalecana norma dotycząca metod badania właściwości silników samochodowych, mająca zastosowanie do wszystkich typów silników samochodowych (w tym silników wysokoprężnych i benzynowych).
• GB/T 17692-2024: Narodowa zalecana norma dotycząca metod badania mocy netto silników samochodowych i silników napędowych, mająca zastosowanie do wszystkich typów silników samochodowych (w tym silników wysokoprężnych i benzynowych).

1. Elektryczny dynamometr:Główną jednostką dynamometru elektrycznego jest silnik AC, a jego końcówka wyjściowa wykorzystuje do pomiaru momentu obrotowego płaszcz obrotowy marki niemieckiej HBM.

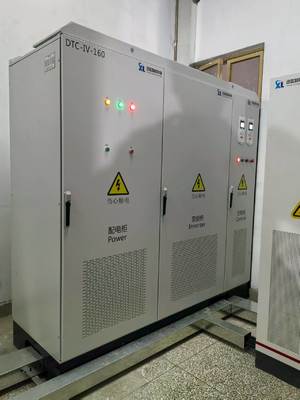

2. System falownika zmiennej częstotliwościWykorzystuje sterownik konwersji częstotliwości serii ACS880 firmy ABB. Przyjmuje technologię bezpośredniego sterowania momentem obrotowym (DTC) i wraz z elektrycznym dynamometremzapewnia wydajne i opłacalne rozwiązanie do badań silników.

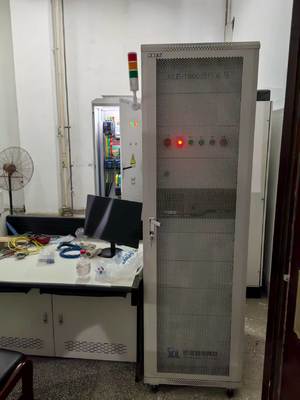

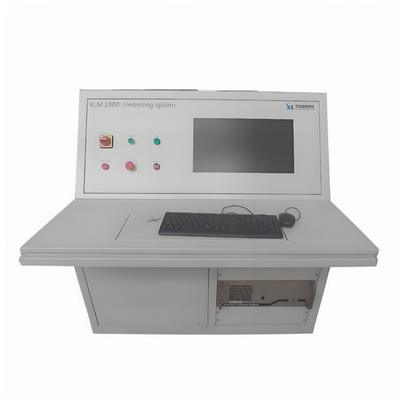

3. System pomiaru i sterowania XLE1000 oraz oprogramowanie sterujące:Oprogramowanie do pomiaru i sterowania Seelong XLE1000 to dedykowane oprogramowanie do pomiaru i sterowania, które integruje sterowanie i przetwarzanie danych.
4. System pozyskiwania danych:Zawiera czujniki temperatury, ciśnienia i inne czujniki oraz moduły wspomagające do zbierania odpowiednich parametrów różnych komponentów silnika.

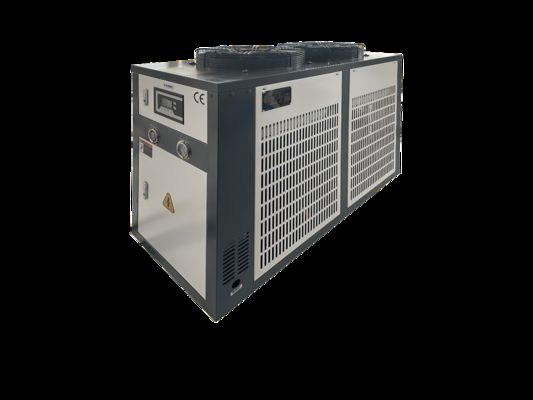

5. Urządzenie o stałej temperaturze płynu chłodniczego:Przyjmuje konstrukcję struktury zamkniętej pętli, sterowanie PLC, może ustawić i kontrolować temperaturę wejścia wody do silnika.
6. System pomiaru przejściowego zużycia paliwa:Może mierzyć natychmiastowe i średnie zużycie paliwa, spełniając wymagania badań w stanie stacjonarnym, przejściowym i dynamicznym.
7. Opacymetr:Używa opacymetru.
8. Elektroniczny gazownik:Podwójne napięcie wyjściowe, regulowany zakres 0-5V, 0-2.5V.
9. Mierzacz przebicia:Typ podwójnego zbiornika, wybierz przenośną instalację lub zainstaluj ją poprzez zawieszenie na wyciągu.

1. Dokładne i wiarygodne pomiary:Wyposażony w czujnik momentu obrotowego o wysokiej precyzji 0,05% FS, dokładnie rejestruje charakterystykę obrotów niskich prędkości i dużego momentu obrotowego.
2. Duża zdolność adaptacji do warunków pracy:Wspiera badania o szerokiej prędkości od 1000 do 3300 obrotów na minutę, może symulować różne warunki pracy.
3. Znaczący efekt oszczędności energii:Wprowadzenie energii elektrycznej z powrotem do sieci poprzez system falownika zmiennej częstotliwości, zmniejszając zużycie energii o ponad 30%.
4. Stabilny i wydajny system:Zintegrowany z precyzyjnym systemem pozyskiwania danych oraz inteligentnym systemem pomiaru i kontroli.
5. Kompatybilne z szerokim zakresem norm:Zgodne z normami GB/T 18297, GB/T 19055 i innymi normami.

Można je dostosować

1. Badania i rozwój pojazdów użytkowych ciężkich:Sprawdź moc silnika, zoptymalizuj dopasowanie i wydajność.
2. Weryfikacja maszyn inżynierskich:Symulacja mutacji obciążenia i innych warunków pracy w celu sprawdzenia niezawodności silnika w trudnych warunkach.
3. Badanie mocy statku:Symulacja zmiennych warunków obciążenia podczas nawigacji.
4. Ocena zestawu generatorów:Wykrywanie stabilności napięcia i ciągłego zasilania pod obciążeniem.
5. Kontrola naprawy i ponownej produkcji:Po naprawie ponownie sprawdzić działanie silnika.
