132kW 0.05%FS Dokładność pomiaru Benzynowy silnik Elektryczny hamownia silnikowa System
Specyfikacje produktu
| Atrybut |
Wartość |
| Moc znamionowa |
132kW |
| Moment obrotowy znamionowy |
420Nm |
| Maksymalna prędkość |
9000 obr./min |
| Prędkość znamionowa |
3000 obr./min |
| Dokładność pomiaru momentu obrotowego |
0.05%FS |
| Zdolność do przeciążeń |
120% |
| Temperatura pracy |
-40 do 60℃ |
| Wysokość eksploatacji |
<2000m |
| Częstotliwość znamionowa |
50Hz |
| Dokładność pomiaru prędkości |
±1 obr./min |
Przegląd systemu

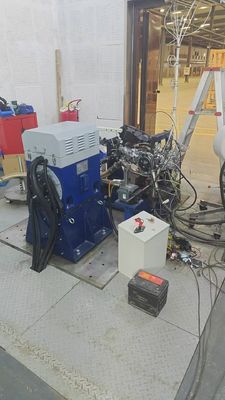

System hamowni silnikowej elektrycznej SSCG132-3000-9000 132kW do silników benzynowych to wysokowydajny sprzęt do testowania mocy, który wykorzystuje zaawansowaną technologię sprzężenia zwrotnego energii do symulacji złożonych i zmiennych warunków pracy w świecie rzeczywistym, umożliwiając precyzyjne testowanie i ocenę osiągów silników benzynowych.
Wymagania dotyczące instalacji fabrycznej
| Parametr |
Wartość |
Parametr |
Wartość |
| Wysokość |
Mniej niż 1000 metrów |
Wilgotność fabryczna |
≤ 80% |
| Grubość fundamentu |
＞180mm |
Temperatura fabryczna |
5 °C～40°C |
| Nośność podłogi fabrycznej |
3t/㎡ |
Zasilanie |
380V ± 10 % trójfazowe 50Hz |
Normy odniesienia
- GB/T 18297-2024 "Kod testu wydajności silników pojazdów drogowych" - Szczegółowe procedury testowe i metody przetwarzania danych dla mocy silnika, momentu obrotowego, zużycia paliwa i innych parametrów wydajności.
- GB/T 19055-2024 "Metody testowania niezawodności silników pojazdów silnikowych" - Definiuje ustawienia warunków testowych, specyfikacje procedur operacyjnych i kryteria oceny wydajności dla testowania niezawodności silnika.
Elementy systemu

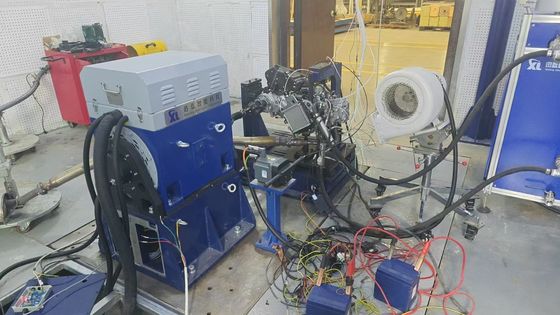

- Hamownia elektryczna: Składa się z silnika prądu przemiennego, wspornika montażowego i kołnierza momentu obrotowego serii HBM T40B firmy German do precyzyjnego pomiaru momentu obrotowego oraz operacji obciążania/ciągnięcia.

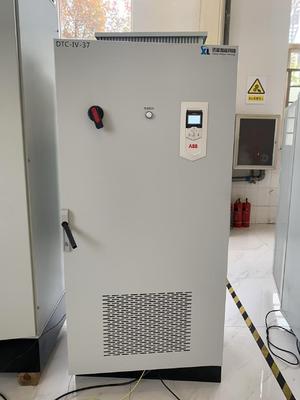

- System falownika częstotliwości zmiennej ABB ACS880: Steruje hamownią elektryczną i zasila wygenerowaną energię elektryczną z powrotem do sieci energetycznej.

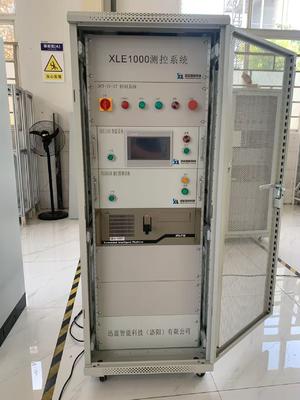

- System pomiaru i kontroli XLE-1000 i oprogramowanie: Zapewnia ogólną kontrolę hamowni, ustawianie warunków i zautomatyzowane procesy testowe.
- System akwizycji danych: Gromadzi i przetwarza parametry silnika za pomocą czujników temperatury i ciśnienia.
- Siłownik przepustnicy typu silnikowego: Dostosowuje otwory przepustnicy do dynamicznych testów silnika.
- Miernik zużycia paliwa chwilowego i urządzenie regulacji doładowania/ciśnienia paliwa: Mierzy zużycie paliwa i zapewnia stabilne ciśnienie paliwa.
- Urządzenie kontroli temperatury płynu chłodzącego: Precyzyjnie kontroluje temperaturę płynu chłodzącego silnika.
Parametry techniczne
| Kategoria parametrów |
Wskaźniki techniczne |
| Moc znamionowa |
132kW |
| Moment obrotowy znamionowy |
420Nm |
| Zakres pomiaru momentu obrotowego stałego |
0-3000 obr./min |
| Zakres pomiaru prędkości stałej |
3000-9000 obr./min |
| Zakres pomiaru momentu obrotowego |
0-420Nm |
| Dokładność pomiaru momentu obrotowego |
± 0.15%FS |
| Czas reakcji dynamicznej |
≤ 80ms |
| Wydajność sprzężenia zwrotnego energii |
≥ 97% |
| Napięcie robocze |
AC 380V ±10% |
| Częstotliwość |
50Hz |
Kluczowe zalety
- Wysoka kompatybilność: Bezproblemowo łączy się z kontrolerami silnika i urządzeniami należącymi do użytkownika bez dodatkowych modyfikacji.
- W pełni automatyczne testowanie: Wstępnie ustawione programy automatycznie dostosowują parametry przepustnicy i obciążenia w celu symulacji warunków.
Lista modeli
| Model |
Moc (KW) |
Moment obrotowy (Nm) |
Prędkość znamionowa (obr./min) |
Maksymalna prędkość (obr./min) |
Dokładność pomiaru momentu obrotowego |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0.2%FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0.2%FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0.2%FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0.2%FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0.2%FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0.2%FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0.2%FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0.2%FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0.2%FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0.2%FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0.2%FS |
| Można dostosować |
Obszary zastosowań
- Badania i rozwój wysokowydajnych silników samochodowych: Symuluje warunki dużej prędkości i dużego obciążenia w celu przetestowania mocy, zużycia paliwa i emisji.
- Test mocy sprzętu naziemnego wsparcia lotniczego: Zapewnia niezawodne działanie w trudnych warunkach.
- Rozwój specjalnych systemów zasilania pojazdów: Ocenia osiągi silnika w złożonych warunkach terenowych i pogodowych.
- Testowanie wydajności małego sprzętu do wytwarzania energii: Testuje moc silnika, częstotliwość i dokładność regulacji napięcia.
Targi
Od 24 do 26 października 2024 r. Seelong Intelligent Technology wzięła udział w Rosyjskiej Międzynarodowej Wystawie Testowania i Kontroli w Międzynarodowym Centrum Kongresowo-Wystawienniczym Moscow Klokus, prezentując hamownie silnikowe i hamownie przekładni na rynku rosyjskim.
Profil firmy
Seelong Intelligent Technology (Luoyang) Co., Ltd. to przedsiębiorstwo high-tech specjalizujące się w pomiarach sprzętu, kontroli, projektowaniu, produkcji i usługach sprzedaży dla systemów inżynierii energetycznej w dziedzinie lotnictwa, motoryzacji i nowej energii.
Firma specjalizuje się w sprzęcie testowym do silników nowej energii, hybrydowych układów napędowych, silników i przekładni, a produkty obejmują hamownie elektryczne, systemy pomiaru i kontroli oraz zasilacze prądu stałego.
Pakowanie i wysyłka
Certyfikaty firmy
FAQ
P: Jakie jest minimalne zamówienie dla naszej współpracy?
O: Obsługujemy małe zamówienia próbne 1 szt. dla produktów magazynowych.
P: Jak mogę dowiedzieć się więcej o produktach?
O: Proszę zostawić swój adres e-mail, a my wyślemy Ci elektroniczny wzór książki.
P: Jaki jest Twój termin płatności?
O: Zazwyczaj 40% depozytu T/T, płatność w całości przed wysyłką.
P: Jaki jest czas realizacji moich zamówień?
O: Cykl produkcji hamowni wynosi 6-8 tygodni, cykl produkcji czujników wynosi 2-3 tygodnie, w przypadku innych produktów prosimy o kontakt.
P: Jak możemy uzyskać ogólne rozwiązanie hamowni?
O: Zostaw nam swój adres e-mail, a nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.
P: Czy mogę odwiedzić Twoją fabrykę?
O: Jasne, zawsze jesteś mile widziany.
