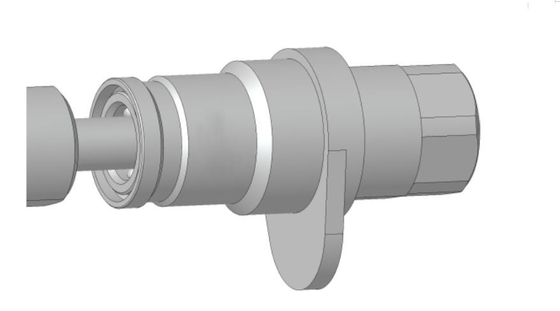

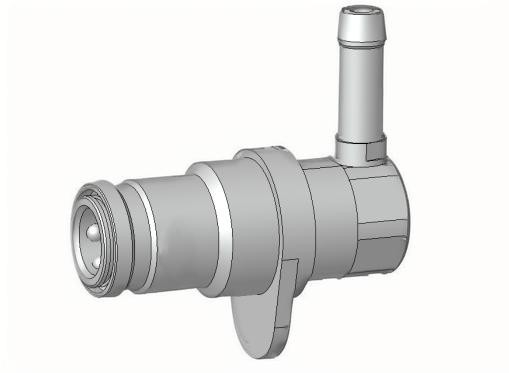

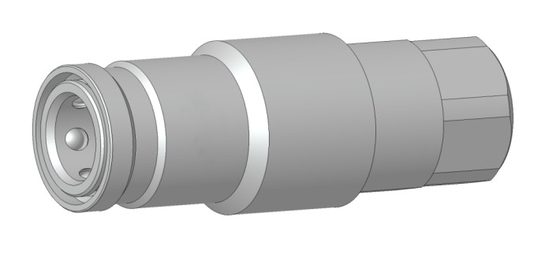

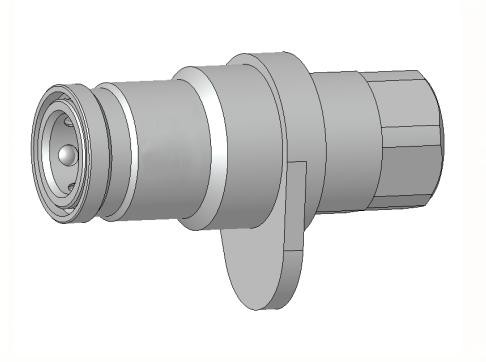

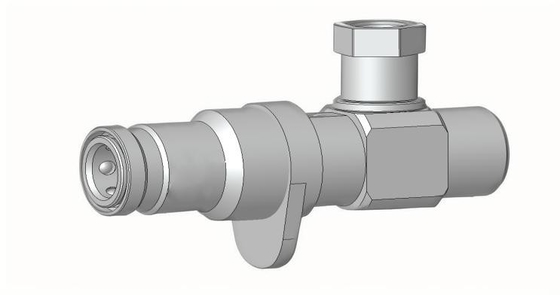

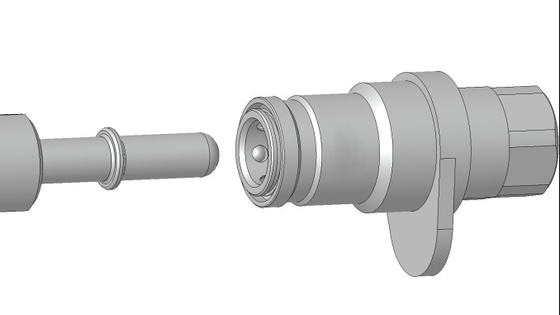

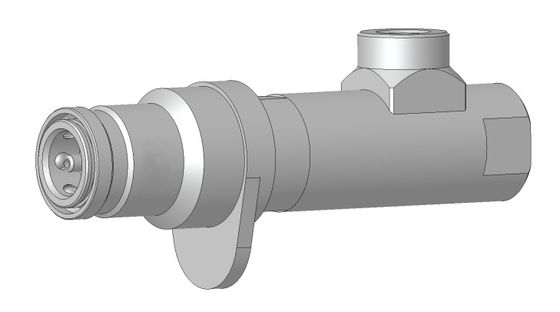

Złącze szybkiego połączenia typu kuli ze stali nierdzewnej z rękawem serii TF531 (specjalnie do przewodów rurowych do paliwa)
TF531 serii szybkie złącze przyjmuje rękaw stalowy kulka zamykania, który jest głównie stosowany do testowania ręcznego.zamykanie kulkowe ze stali, kompaktowa struktura, łatwy w obsłudze, bezpieczny i niezawodny, połączenie morskieŁatwo się do tego dotrzeć.jednoosobowy naciskWydaniei pociągnijPonadto, aby ułatwić użytkownikom obsługę w wąskich przestrzeniachMożemy dostarczyć szybki złącze, którego rękaw z bokem pchnięcia płytki.
TF531 Zalety szybkiego złącza
1)Zmniejszenie uszkodzeń nici spowodowanych częstym wprowadzaniem i usuwaniem.
2)Zapewnienie natychmiastowego uszczelnienia połączenia, wysoka wydajność połączenia, odpowiednie dla wysokiej częstotliwości i dużej liczby wielokrotnych wymogów badań wstawiania i usuwania.
3)Unikalna konstrukcja zacisków nić, bez pomocy narzędzi, naciskając uchwyt może zrealizować natychmiastowe uszczelniające połączenie nić.
4)Unikalnyprzyciskanie uchwytu, zaciskanie uchwytui konstrukcji uszczelnienia, nawet jeśli ciśnienie stale się zmienia, może mocno zablokować złącze, aby zapewnić niezawodność połączenia.
5)Projektręcznik naciskującyjest ergonomiczny, a obsługa wygodniejsza.Pieczęć jest łatwa do wymiany i utrzymania.
TF531 Parametry techniczne serii
| Stosowany interfejs |
Wylotowy przewód paliwowy (zgodny z normą SAE J2044) |
| Materiał nadwozia |
Wysokiej wytrzymałości stali nierdzewnej odpornej na korozję, inne materiały mogą być również wybierane zgodnie z potrzebami klienta |
| Materiał pieczętowy |
Kauczuk fluorowy (FKM) jest domyślnie używany jako główna uszczelka, a inne materiały mogą być wybierane zgodnie z potrzebami klienta |
| Stosowane medium |
Oleje paliwowe, takie jak benzyna, olej napędowy, nafty itp. |
| Sposób działania |
Włóknarodzaj stalowej kuli |
| Ciśnienie pracy |
0-25bar |
| Temperatura pracy |
-15°C-+100°C |
| Poziom przecieku* |
10- 4- Nie, nie.3/s |
* Jest to minimalna częstotliwość wyciekuz/produkty standardoweMożemy dostarczyć urządzenia za)niższa częstotliwość wycieku na żądanie; zależy to od szczegółowych specyfikacji dostarczonych przez klienta (metoda badania,temperatury badawczej i ciśnienia badawczego) oraz jakości próbki dostarczonej przez klienta (i. tzn. obróbki powierzchniowej powierzchni uszczelniającej, szorstkości i tolerancji wymiarowych).
TF531 Wymiary serii(jednostka: mm)
| ProduktModel |
Średnica uszczelnienia A |
B |
C |
D |
Numer jednostki |
Otwór płynny B1 |
Model z:wyłączeniezawór |
| TF531-Y0630 |
6.3 |
80,75±0.15 |
200,91±0.25 |
1.57 |
1 |
G 1/8/ |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8/ |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
120,94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8/ |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
240,74±0.25 |
2.34 |
2 |
G 1/8/ |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4/ |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4/ |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8/ |
TF531-Y1582V |
| TF531- W 1890 r. |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8/ |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
250,7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2/ |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4/ |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
320,3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4/ |
TF531-Y2842V |
TFZłącze serii 531V posiada wbudowany jednostronną zaworkę kulistą o maksymalnym ciśnieniu 50 bar.
Jeżeli po badaniu wystąpi jakiekolwiek wymagania dotyczące odbicia, prosimy o kontakt z naszym inżynierem handlowym i zamówienie szybkiego złącza TF531 z funkcją odbicia, jak pokazano poniżej.
TF531 Zastosowanie serii
1.Przemysł badawczy silników
2.Przemysł badań nowej energii
3. Badania przyrządów
4Przemysł chłodniczy i klimatyzacyjny
5. gazowe, płynne szybkie napełnianie
6. Ogólne przemysłowe szybkie uszczelnienie
