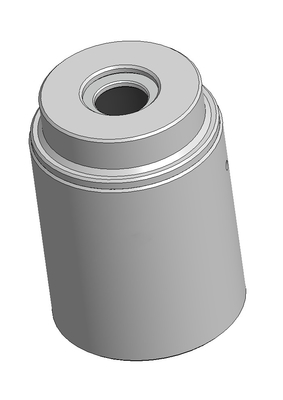

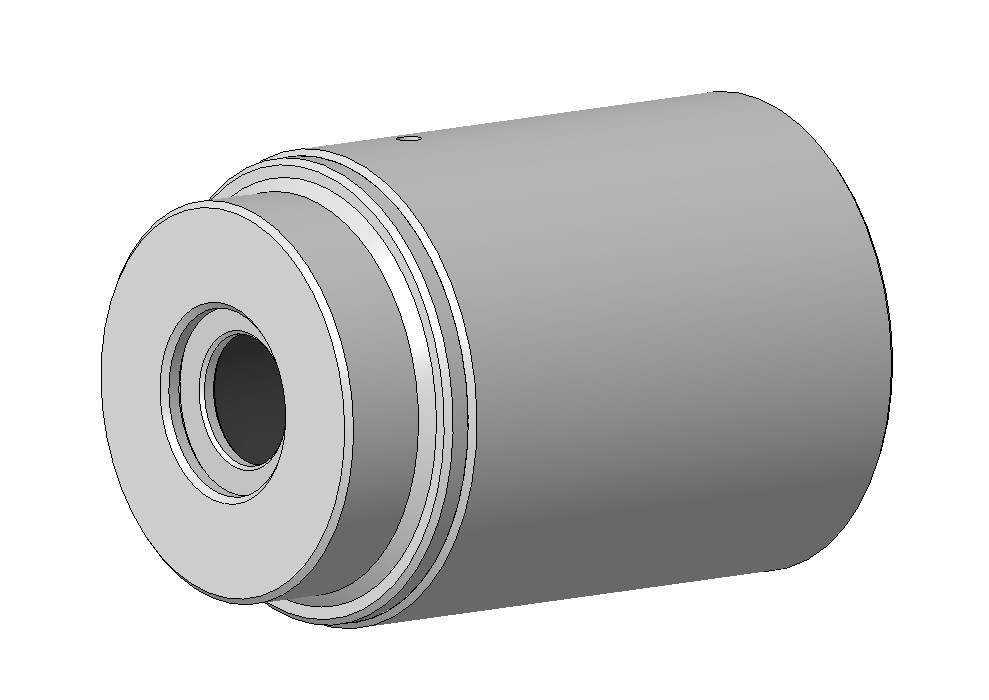

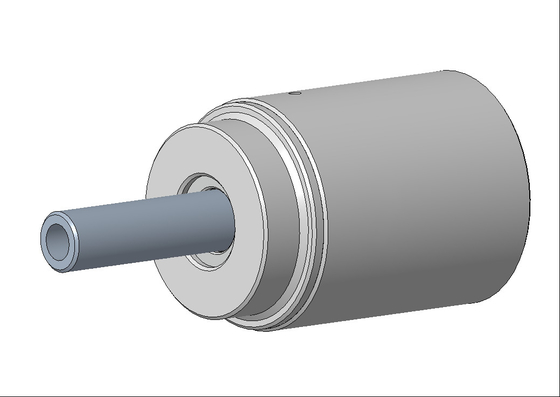

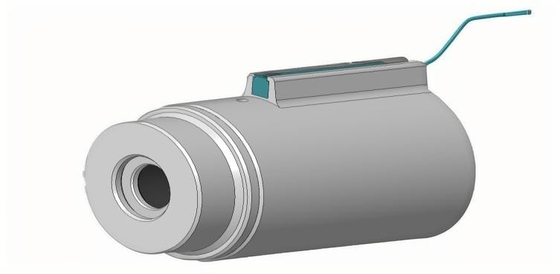

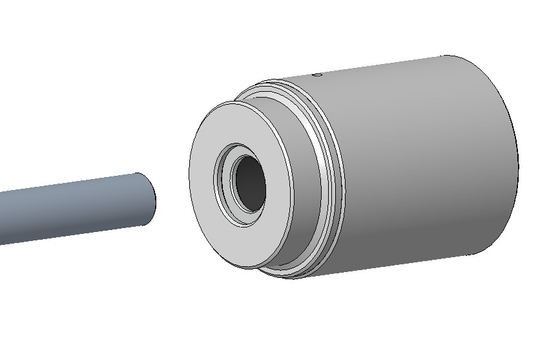

Pneumatyczny szybki złącze TF460
Szybki złącze serii TF460 przyjmuje zacisk napędu pneumatycznego, który jest głównie stosowany do automatycznych lub półautomatycznych badań.Badanie szczelności powietrzaczęści, które mają być badane za pomocąśrednica wewnętrznakontrolowanerurociąg prosto charakterystyki, a także operacje funkcjonalne, takie jak napełnianie, zatapianie i opróżnianie, takie jak uszczelnienie zewnętrznej ściany rury prostej, rury flanszowej, rury łuskowatej i zewnętrznej nici.
Szybkie złącza serii TF460 wykorzystują zasadę napędową cylindra, uszczelki przednie mogą uszczelnić części, które mają być badaneszerokośćzakres tolerancji.Pnapęd pneumatyczny może być stosowany do automatycznych badań w celu osiągnięcia automatycznej pracy.
TF460 Zalety szybkiego złącza
1) SealtRury są proste z małą otworem wentylacyjnym.
2) SEal prostą rurę zszerokośćzakres tolerancji.
3) SEaling Ring jest samoadaptujący.
4)Nie ma uszkodzeń w probówce.
5)Napęd pneumatyczny, może realizować automatyczne testowanie.
TF460Parametry techniczne serii
| Stosowany interfejs |
Interfejsy o średnicy zewnętrznejkontrolowanecharakterystyka rury prostej: np. ściana zewnętrzna rury prostej, rury obudowy, rury rybnej i nici zewnętrzne |
| Materiał nadwozia |
stopu aluminium,inne materiały mogą być równieżwybranezgodnie z potrzebami klienta |
| Materiał pieczętowy |
Główna pieczęć przyjmujekauczuk nitrylowy(NBR) domyślnie, a inne materiały mogą być wybierane zgodnie z potrzebami klienta, takie jak uszczelnienie uretanowe w warunkach większego zużycia |
| Stosowane medium |
Suche, bezolejne powietrze lub gazy nieżrące |
| Sposób działania |
Napęd pneumatyczny (5 ~ 10bar sprężonego powietrza) |
| Ciśnienie pracy |
0-35 bar (naprawa wymagana do zastosowań ciśnieniowych, nie wymagana do zastosowań próżniowych) |
| Temperatura pracyre |
-15°C-+100°C |
| Poziom przecieku* |
10- 4- Nie, nie.3/s |
* Jest to minimalna częstotliwość wyciekuz/produkty standardoweMożemy dostarczyć urządzenia za)niższa częstotliwość wycieku na żądanie; zależy to od szczegółowych specyfikacji dostarczonych przez klienta (metoda badania,temperatury badawczej i ciśnienia badawczego) oraz jakości próbki dostarczonej przez klienta (i. tzn. obróbki powierzchniowej powierzchni uszczelniającej, szorstkości i tolerancji wymiarowych).
TF460Wymiary serii(jednostka: mm)
| Numer jednostki |
Wylotowy port B1 |
Port napędowy P1 |
Otwór montażowy G1 |
D1 |
D2 |
D3 |
L1 |
L |
| 0 |
G1/8/ |
M5 |
M5 |
38 |
32 |
28 |
8 |
52 |
| 1 |
G1/4/ |
G1/8/ |
M6 |
57 |
47 |
42 |
10 |
70 |
| 2 |
G1/2/ |
G1/8/ |
M6 |
79 |
69 |
64 |
14 |
90 |
| 3 |
G1/ |
G1/8/ |
M6 |
108 |
91 |
82 |
26 |
115 |
| 4 |
G1-1/2/ |
G1/8/ |
M6 |
139 |
122 |
108 |
30 |
120 |
| 5 |
G2/ |
G1/8/ |
M10 |
178 |
162 |
140 |
34 |
120 |
TF460Zastosowanie serii
1.Przemysł badawczy silników
2.Przemysł badań nowej energii
3. Badania przyrządów
4Przemysł chłodniczy i klimatyzacyjny
5. gazowe, płynne szybkie napełnianie
6Ogólne przemysłowe szybkie uszczelnianie
