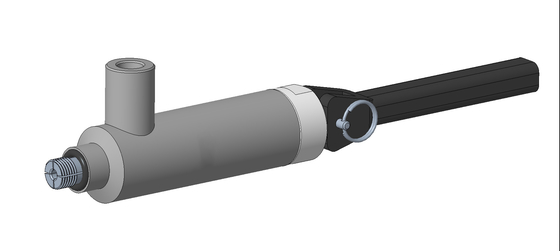

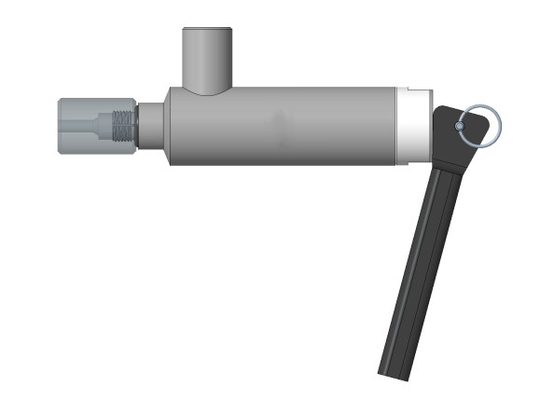

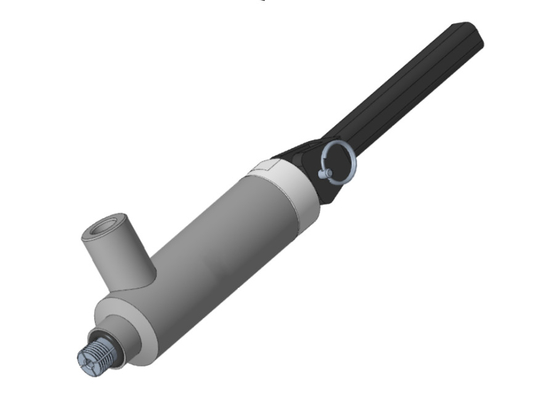

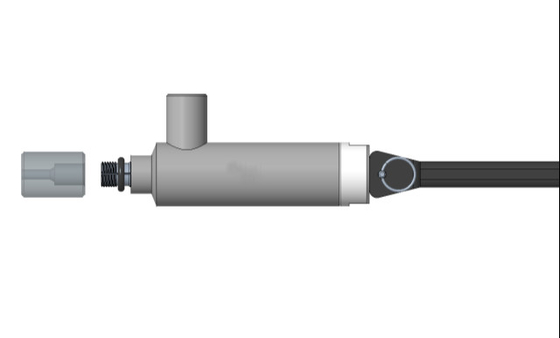

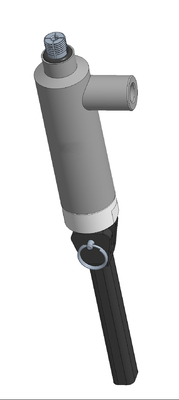

Typ uchwytu Szybki złącze TF120
Seria TF120Szybki złączeprzyjmuje ekscentryczne zaciskanie uchwytu, które jest najczęściej stosowane do testowania ręcznego.Może wykonywać badania ciśnienia i szczelności powietrza wewnętrznych części nawiniętych, a także operacje funkcjonalne, takie jak napełnianie, wtykanie i opróżnianie.
Ekscentryczne zaciskanie uchwytu, natychmiastowe połączenie, prosta obsługa, bezpieczne i niezawodne, znacznie poprawiają wydajność badań i niezawodność połączenia.
FO-pierścień z końca rontjeststosowaniedw celu uzyskania uszczelnienia końcowego,które- Nie.spewne wymaganiadopłaskość i szorstkość powierzchni końcowej mierzonych części.
TF120 Zalety szybkiego złącza
1)Zmniejszenie uszkodzeń nici spowodowanych częstym wprowadzaniem i usuwaniem.
2)Zapewnienie natychmiastowego uszczelnienia połączenia, wysoka wydajność połączenia, odpowiednie do wysokiej częstotliwości, duża liczba wielokrotnych wymogów dotyczących wprowadzania i usuwania.
3)Unikalna konstrukcja zacisków nić, bez pomocy narzędzi, naciskając uchwyt może zrealizować natychmiastowe uszczelniające połączenie nić.
4)Unikalna ekscentryczna konstrukcja zaciskania i uszczelniania uchwytu, nawet pod wpływem dużej siły bocznej, może również mocno zablokować złącze, aby zapewnić niezawodność połączenia.
5)Ręcznik jest ergonomiczny, a obsługa wygodniejsza.
6) Zmianyuszczelnienie jest łatwe do wymiany i utrzymania.
TF120Parametry techniczne serii
| Stosowany interfejs |
Przędza wewnętrzna: włączając przędza metryczną, przędzia rurowe, przędzia spinalne i przędzia amerykańskie standardowe |
| Materiał nadwozia |
Odporna na korozję stal nierdzewna i stop aluminium, inne materiały mogą być również wybierane zgodnie z potrzebami klienta |
| Materiał pieczętowy |
Główna pieczęć jest wykonana zkauczuk nitrylowy(NBR) domyślnie, a inne materiały mogą być wybierane zgodnie z wymaganiami klienta |
| Stosowane medium |
Często płynny lub gaz nieżrący |
| Sposób działania |
Zaciskanie excentrycznego uchwytu |
| Ciśnienie pracy |
0-350 barów |
|
Działanie
temperatury
|
-15°C-+100°C |
| Poziom przecieku* |
10- 4- Nie, nie.3/s |
* Jest to minimalna częstotliwość wyciekuz/produkty standardoweMożemy dostarczyć urządzenia za)niższa częstotliwość wycieku na żądanie; zależy to od szczegółowych specyfikacji dostarczonych przez klienta (metoda badania,temperatury badawczej i ciśnienia badawczego) oraz jakości próbki dostarczonej przez klienta (i. tzn. obróbki powierzchniowej powierzchni uszczelniającej, szorstkości i tolerancji wymiarowych).
TF120 Wymiary serii(jednostka: mm)
| Numer jednostki |
Otwór płynny B1 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L |
| 1 |
G1/8/ |
16 |
25 |
25 |
8 |
8 |
15 |
40 |
90 |
120 |
110 |
| 2 |
G1/4/ |
20 |
28 |
28 |
10 |
8 |
15 |
40 |
90 |
120 |
110 |
| 3 |
G3/8/ |
24 |
32 |
32 |
12 |
8 |
15 |
50 |
105 |
120 |
125 |
| 4 |
G1/2/ |
28 |
37 |
37 |
12 |
10 |
18 |
55 |
105 |
120 |
125 |
| 5 |
G3/4/ |
33 |
40 |
40 |
14 |
10 |
18 |
65 |
120 |
120 |
145 |
| 6 |
G1/ |
40 |
49 |
49 |
14 |
10 |
18 |
75 |
145 |
120 |
170 |
TF120Zastosowanie serii
1.Przemysł badawczy silników
2.Przemysł badań nowej energii
3. Badania przyrządów
4Przemysł chłodniczy i klimatyzacyjny
5. gazowe, płynne szybkie napełnianie
6Ogólne przemysłowe szybkie uszczelnianie
