Sterowany ciśnieniem hydrauliczny dynamometr Magnetoelektryczny czujnik prędkości

SHD520-2000 / 5000 dynamometr hydrauliczny o długiej żywotności

Opis produktu

• Wysoka niezawodność i szerokie zastosowanie

• Magnetoelektryczny czujnik prędkości zapewniający bardzo precyzyjny pomiar chwilowej prędkości

Zasada działania

Maszyna zasilająca napędza elementy wirnika na wrzecionie dynamometru, aby obracały się synchronicznie przez sprzęgło, które miesza wodę w komorze roboczej.Ze względu na siłę odśrodkową wytwarzaną przez obrót wirnika i efekt wżerów wirnika, woda wytwarza silny prąd wirowy pomiędzy płaszczem bocznym a wgłębieniem wirnika.Daje obudowie moment obrotowy, dzięki czemu moment obrotowy maszyny napędowej jest przenoszony z wirnika na płaszcz.Ramię hamulca zamontowane na skorupie będzie się obracać pod kątem, dzięki czemu siła hamowania jest przenoszona na czujnik ciśnienia naciągu połączony z ramieniem hamulca za pośrednictwem elektronicznego urządzenia wyświetlającego.Wyświetl siłę hamowania.
Dynamometr steruje otwieraniem przepustnicy za pomocą elektrycznego zaworu spustowego lub siłownika spustowego za pomocą automatycznego urządzenia regulacyjnego.Otwarcie przepustnicy jest kontrolowane przez siłownik drenażu w celu zmiany ciśnienia wody w komorze roboczej dynamometru w celu zmiany mocy absorpcji.W tym samym czasie prędkość dynamometru może być mierzona przez czujnik prędkości i wyświetlana na elektronicznym przyrządzie wyświetlającym.
Ponieważ jest to dynamometr hydrauliczny sterowany ciśnieniem i reguluje ciśnienie w komorze roboczej poprzez zmianę otwarcia przepustnicy, cały proces musi być układem automatycznej regulacji w pętli zamkniętej, dlatego dynamometr ciśnieniowy YP musi być wyposażony w elektroniczną szafę sterowniczą z funkcją automatycznego sterowania do działania.

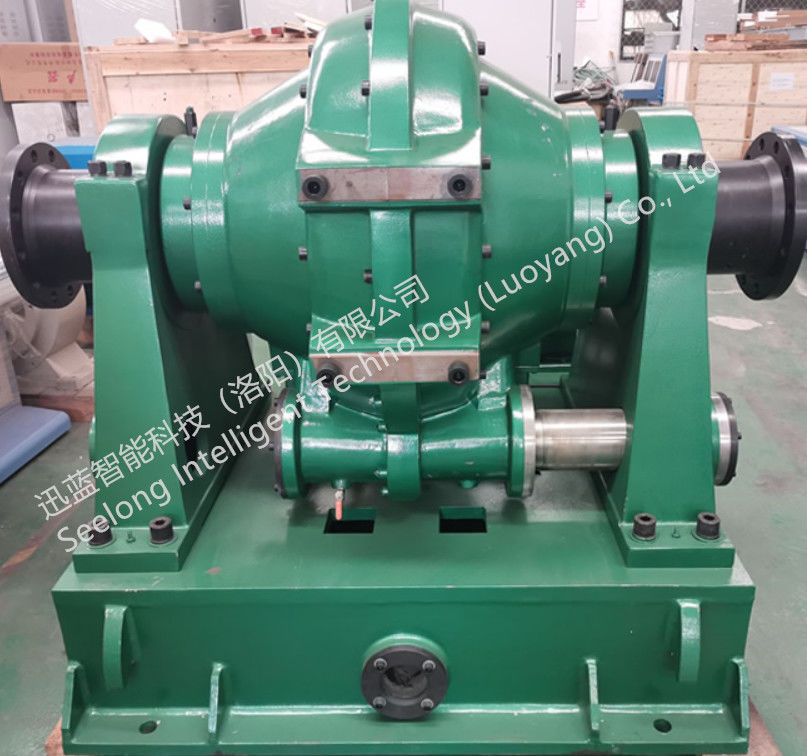

Zdjęcie produktu

Charakterystyczna krzywa

parametry techniczne
