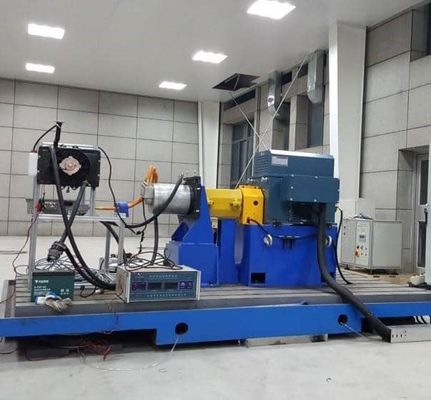

SSCH180-4000/15000 ±0,1%FS Wysokiej dokładności AC Asynchroniczny Nowoenergetyczny Silnik Elektryczny Dynamometer Test Bench

SSCH180-4000/15000 NOWOŚĆ BEZPODNIKA Dynamometra silnika energii

SSCH180-4000/15000 NOWOŚĆ Dynamometr silnika energii

W dziedzinie nowych pojazdów energetycznych i wysokiej klasy pojazdów pasażerskich silniki 180-kilowatowe stają się głównym nurtem konfiguracji systemów napędowych. Wydajność tych silników o dużej mocy wpływa bezpośrednio na zasięg pojazdu i pojemność ciężkiego obciążenia. Nowa nowa ławka do dynamometru silnika energii 180-kilowatowej została dokładnie zaprojektowana jako „uziemienie testowania wydajności” dla tego typu silnika, zapewniając stabilne działanie silników o dużej mocy w złożonych scenariuszach aplikacji poprzez symulację w pełni warunkową i precyzyjne gromadzenie danych.

Ławka do dynamometru została zaprojektowana z zasięgiem mocy rdzenia 180 kilowatów, które mogą symulować ekstremalne warunki, takie jak wspinaczka pojazdów użytkowych (nachylenie ≥30%) i pojazd pasażerski o dużej prędkości (prędkość> 160 km/h), a także ma zdolność przetestowania przepływu energii dystrybucyjnej. Gdy silnik znajduje się w stanie wytwarzania energii (na przykład gdy pojazd hamuje w dół), ławka testowa może zasilać regenerowaną energię elektryczną z powrotem do siatki z szybkością odzysku energii ponad 95%, zmniejszając koszt zużycia energii testu i realistycznie odtwarzając scenariusz zarządzania energią pojazdu.

SSCH180-4000/15000 NOWOŚĆ BEZPODNIKA Dynamometra silnika energii Komponenty

1. 180 kW AC Asynchroniczny silnik

• •

Silnik asynchroniczny AC o 180 kW, maksymalny moment obrotowy 1200n · m (@1500R/min), który jest wyposażony w wysokowydajny czujnik momentu obrotowego (dokładność ± 0,1%FS), może ładować dynamiczne krzywe oporu w czasie rzeczywistym w celu symulacji fluktuacji momentu obrotowego.

• •

Jest wyposażony w trzypoziomowy falownik o częstotliwości przełączania do 10 kHz, umożliwiając płynną regulację prędkości silnika w zakresie 0-15000R/min

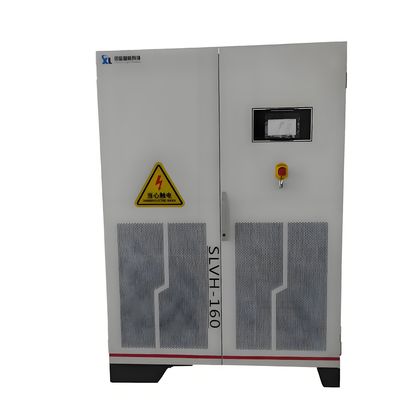

2. Dwukierunkowy system zasilania DC

• •

Moc znamionowa: 200 kW, Zakres regulacji napięcia: 200-850 V, obsługuje trzy tryby sterowania: stały napięcie/prąd stały/moc stała

• •

Jest wyposażony w wbudowany algorytm symulacji baterii litowej, może odtwarzać charakterystykę rozładowania akumulatora w różnych stanach SOC, takich jak rzeczywisty stan roboczy, w którym wewnętrzna rezystancja baterii wzrasta w niskich temperaturach (-30 ° C)

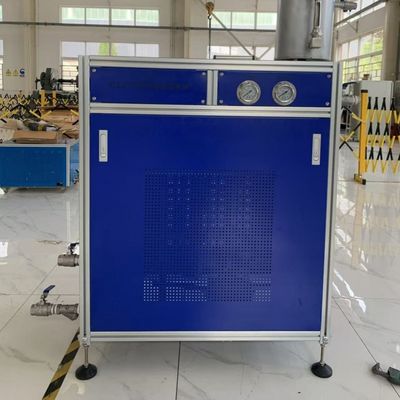

3. Złożony system krążenia chłodzenia

• •

Główna pętla wykorzystuje roztwór wody glikolu etylenowego do chłodzenia, z zakresem kontroli przepływu 5-50 l/min i dokładnością kontroli temperatury ± 0,5 ° C

• •

Dynamometr i silnik testowy są zaprojektowane z oddzielnymi obwodami chłodzenia, aby uniknąć zakłóceń sprzężenia termicznego w warunkach wysokiej temperatury

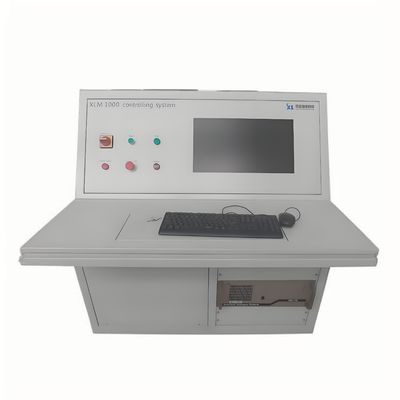

4. Inteligentna platforma pomiarowa i kontrolna

• •

Górny system komputerowy opracowany na podstawie systemu Windows integruje standardowe biblioteki warunków, takie jak cykl testu pojazdów użytkowych C-WTVC i cykl testowy pojazdu pasażerskiego NEDC

• •

Może zbierać ponad 20 parametrów, takich jak moment obrotowy, prędkość, napięcie i prąd w czasie rzeczywistym. Częstotliwość próbkowania danych osiąga 10 kHz i obsługuje komunikację w czasie rzeczywistym z urządzeniami zewnętrznymi za pośrednictwem magistrali CAN

SSCH180-4000/15000 NOWOŚĆ NOWOŚĆ Dynamometru silnika Energy Test Bench Kluczowe parametry techniczne

SSCH180-4000/15000 NOWOŚĆ Dynamometr silnika energii

1. Możliwość symulacji obciążenia wysokiego dynamicznego

Dzięki algorytmowi obciążenia momentu obrotowego w czasie rzeczywistym można odtworzyć scenę nagłej zmiany momentu na stadium początkowym (przyspieszenie 0-50 km/h), a fluktuacja momentu obrotowego jest kontrolowana w ciągu ± 1,5%, spełniającą dynamiczne wymagania testu wydajności kontrolera silnika. ​

2. Symulacja środowiska o szerokim zakresie temperatur

Z opcjonalną komorą środowiskową od -40 ° C do 120 ° C i kontrolą wilgotności (20% do 95% RH), może przetestować degradację wydajności silnika w bardzo zimnych regionach (takich jak zima w północno -wschodnich Chinach) i tropikalne wysokie temperatury, z dokładnością do testu wzrostu temperatury ± 1 ° C

3. Funkcjonalność testu wtrysku usterki

System obsługuje symulację więcej niż 10 rodzajów powszechnych błędów, takich jak odwrócenie zwarć silników i awarii czujników, pomagając programistom optymalizację strategii kontroli odpornej na uskoki dla silników i poprawy bezpieczeństwa pokładowych systemów motorycznych. ​

4. Inteligentna platforma analizy danych

Wbudowane narzędzie do generowania mapy wydajności silnikowej, które może automatycznie rysować mapy chmur dla różnych odstępów prędkości - obrotowe, obsługuje analizę porównawczą za pomocą danych motorycznych branżowych oraz pomaga zespołom badawczo -rozwojowym w optymalizacji rozwiązań projektowych. ​

SSCH180-4000/15000 NOWOŚĆ Dynamometra silnika energii

1. Testowanie silnika napędu pojazdów użytkowych

Ma to zastosowanie do weryfikacji wydajności silników napędowych dla 8-12 metrów czystych autobusów elektrycznych i pojazdów logistycznych 4,5-18 ton i może wykonać wszystkie testy, takie jak zasilanie znamionowe, wydajność i moc przeciążenia, określone w GB/T 18388-2021. ​

2. Badania i rozwój wysokiej klasy silników samochodów pasażerskich

Testowanie systemu motorycznego wspierającego na czterokołowe napęd o wysokowydajny pojazdy elektryczne (takie jak modele, które mogą przyspieszyć od 0 do 100 km/h w mniej niż 3 sekundy) i symulują wydajność zarządzania termicznego silnika w warunkach, takich jak ciągłe szybkie przyspieszenie i szybkie przebywanie. ​

3. Specjalne systemy zasilania pojazdów

Zapewnij roztwory testowe dla niskiej prędkości silników o wysokiej czułości pojazdów specjalnych, takich jak autobusy wahadłowe i ciągniki portowe, zdolne do wykonania testów trwałości w warunkach dużego obciążenia przez dłuższe niż 10 godzin. ​

4. Rozwój dopasowania kontrolera silnika

Dopasowanie parametrów między silnikiem a kontrolerem można zoptymalizować za pomocą ławki, takie jak optymalizacja parametrów kontroli wektorów w warunkach dużych prędkości 18000R/min, co może zwiększyć wydajność silnika w strefie dużych prędkości o 3-5%, bezpośrednio zwiększając zasięg wysokiej prędkości pojazdu.

Informacje parametrów serii serii SSCH

Profil firmy

Seelong Intelligent Technology (Luoyang) Co., Ltd. to zaawansowane technologicznie przedsiębiorstwo specjalizujące się w pomiarach sprzętu, kontroli, projektowaniu, produkcji i sprzedaży systemów energetycznych w różnych dziedzinach, takich jak energia lotnicza, motoryzacyjna i nowa; Firma znajduje się w pięknym pionowym mieście Luoyang.

Seelong specjalizuje się w badaniach i rozwoju, produkcji i obsłudze urządzeń testowych dla nowych silników energetycznych, hybrydowych systemów zasilania, silników, transmisji i innych. Nasze główne produkty obejmują elektryczne dynamometry, systemy pomiarowe i sterowania, zasilacze DC i systemy gwarantują warunki pracy. Seelong ma kompletny system sprzedaży i usług, przestrzegający filozofii biznesowej świadczenia usług w celu przetrwania i remontu w zakresie rozwoju oraz zapewniania użytkownikom różnego rodzaju rozwiązań pomiaru i kontroli inżynierii w różnych dziedzinach.

Zaawansowana filozofia projektowania i bogatego doświadczenia w branży Seelong dają firmie korzyści technologiczne przed konkurentami w tej samej branży, a produkty firmy mogą lepiej zaspokoić rzeczywiste zapotrzebowanie rynku. Seelong jest odważny w innowacjach. Wyceniając własne przełamy technologiczne i rozwój, ustanowił długoterminowe i dogłębne relacje współpracujące z wieloma krajowymi instytucjami badawczymi, takimi jak Tsinghua University i Shandong University. Poszedł certyfikat CE, certyfikat systemu jakości ISO9001, certyfikat Enterprise na poziomie AAA, uzyskał ponad dziesięć patentów wynalazków i dwa prawa autorskie do oprogramowania. Zapewniło profesjonalny sprzęt i usługi ponad stu użytkownikom zarówno w kraju, jak i za granicą, przedsiębiorstwo zdobyło zaufanie klientów krajowych i zagranicznych dzięki opłacalnym produktom i wysokiej jakości usługom oraz ustanowiło długoterminowe strategiczne partnerstwo.

Firma zawsze przestrzega filozofii biznesowej „przyjmowania innowacji technologicznych jako swojej misji i jakości jako celu”, nieustannie przewyższając poziom zaawansowany w tej samej branży, integrując się ze światem, mierząc przyszłość i kontrolowanie przyszłości oraz tworząc produkty wysokiej jakości. Aby zapewnić klientom produkty i usługi o wysokiej inteligencji, precyzji, szybkości, niezawodności i wartości dodanej.

Wszyscy pracownicy Seelong Intelligent Technology (Luoyang) Co., Ltd. ciepło z zadowoleniem przyjmują szczerą współpracę od klientów krajowych i zagranicznych oraz współpracują na przyszłość i wspólny rozwój.
