Wysokiej prędkości czujnik momentu obrotowego 1000Nm 0,1% FS dla dynamicznego badania układu

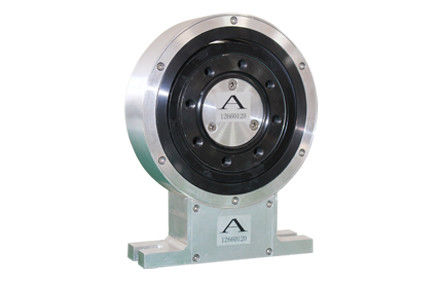

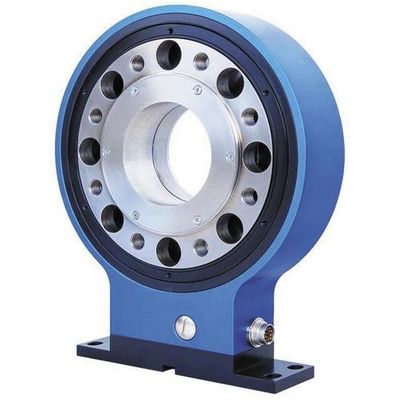

1000Nm 0,1% FS Wysokoprecyzyjny kołnierz do pomiaru momentu obrotowego o dużej prędkości do obracających się wałów

Czujniki momentu obrotowego

W zależności od zastosowania, momenty są mierzone w bardzo różnych zakresach sił.SLong oferuje systemy czujników dla każdego obszaru zastosowań w produkcji, rozwoju i badaniach.Rozróżniamy dwie konstrukcje: Czujniki momentu obrotowego do pomiaru na obracających się wałach Czujniki tego typu wykorzystują technologię tensometrów.Oferują maksymalną dokładność, bardzo sztywną konstrukcję i doskonałą stabilność temperaturową.W przypadku tych wałków do pomiaru momentu obrotowego przesyłanie zasilania i sygnału pomiarowego odbywa się w większości bezkontaktowo.Kilka funkcji ułatwia integrację z istniejącymi systemami testowymi: bezkontaktowa transmisja sygnału cyfrowego z wirnika do stojana, zintegrowane kondycjonowanie sygnału, znormalizowane wyjścia analogowe i częstotliwościowe oraz liczne interfejsy.

Korzyści w skrócie

• Pomiar momentu obrotowego jest zintegrowany z procesem produkcyjnym

• Monitorowanie procesu zapewnia produkcję bez defektów

• Koszty jakości są obniżane, ponieważ odchylenia są wykrywane na wczesnym etapie

• Wydajność procesu jest zoptymalizowana, ponieważ używany sprzęt pomiarowy jest niezwykle elastyczny

Charakterystyka

• Wbudowana jednostka kondycjonowania cyfrowego sygnału pomiarowego, dzięki transmisji bezdotykowej, dane są wysyłane bezpośrednio w standardowym trybie sygnału analogowego lub cyfrowego
• Silna zdolność przeciwdziałania zakłóceniom
• Wirnik obraca się w pierścieniu stojana, nie jest dozwolone żadne łożysko mechaniczne, więc nie ma zużycia.
• Poziom dokładności 0,5 lub 0,1, opcjonalne wyjście sygnału prądowego, napięciowego lub częstotliwościowego
• Bardzo precyzyjny magnetoelektryczny miernik kąta / prędkości, odporny na kurz i wilgoć
• Identyfikacja parametrów, nastawa, pomiar i zerowanie czujnika realizowane są poprzez interfejs RS-485
• Bardzo mały rozmiar osiowy kompaktowy projekt połączenia kołnierzowego
• Cyfrowa bezkontaktowa transmisja sygnału, brak łożyska, brak konserwacji, funkcja autotestu systemu

Parametr techniczny

• Zakres pomiarowy: ± 50 ... 1000 Nm
• Sygnał wyjściowy: 5-15 kHz / 0-10 V / 4-20 mA / RS485
• Zdolność przeciążeniowa: 120%
• Klasa dokładności: 0,1%
• Zasilanie: 24 VDC
• Prędkość robocza: 0-12000 obr / min
• Częstotliwość odpowiedzi: 100 μs
• Rezystancja izolacji:> 200 m Ω
• Dryft zera: <0,2%
• Powtarzalność: <0,1%
• Liniowość: <0,1%
• Opóźnienie: <0,1%
• Temperatura otoczenia: - 40-60 ℃
• Wilgotność względna: <90% RH
• Zakres temperatur pracy: - 10-70 ℃
• Zakres temperatur przechowywania: - 25-80 ℃
• Amplituda czujnika: 10 V.
• Pobór mocy czujnika: ≈ 4 W.
• Pobór prądu przez czujnik: 100mA
• Czas odpowiedzi dynamicznej fali odkształceniowej tensometru: 3,2x10-6s
• Obudowa czujnika: silnie anodowane aluminium

FAQ

Q: Jaka jest minimalna wielkość zamówienia dla naszej współpracy?

Odp.: Obsługujemy małe zamówienie na 1 sztukę w przypadku produktów magazynowych.

Q: Jak mogę dowiedzieć się więcej o produktach?

Odp .: Zostaw swój e-mail, a wyślemy Ci elektroniczną książkę z próbkami.

Q: Jaki jest twój termin płatności?

Odp.: Zwykle 30% depozytu T / T, zapłać w całości przed wysyłką.

Q: Jaki jest czas realizacji moich zamówień?

O: Cykl produkcji dynamometrów to 6-8 tygodni, cykl produkcyjny czujników to 2-3 tygodnie, inne produkty prosimy o kontakt.

Q: Jak uzyskać kompleksowe rozwiązanie stanowiska testowego?

Odp .: Zostaw nam swój adres e-mail, nasz personel techniczny skontaktuje się z Tobą w sprawie szczegółowego planu.

Q: Czy mogę odwiedzić twoją fabrykę?

Odp .: Oczywiście, zawsze możesz odwiedzić.

O nas

SeeLong Intelligent Technology (Luoyang Henan) Co., LTD., To profesjonalna produkcja urządzeń do testowania samochodowych systemów zasilania przedsiębiorstw usług wysokiej technologii.SeeLong znajduje się w Peony City (słynącym z piwonii) - Luoyang, które jest jednocześnie starożytną stolicą 13 dynastii.

Dlaczego właśnie my

Po latach rozwoju i akumulacji firma stała się znanym przedsiębiorstwem produkującym urządzenia do testowania układów napędowych.Specjalizuje się w testach silników, testach przekładni, testach magazynowania energii, kontrolach i testach silników elektrycznych oraz innych badaniach, rozwoju i produkcji sprzętu testowego.Firma nawiązała długoterminową współpracę z uniwersytetem tsinghua, uniwersytetem Shandong i wieloma innymi krajowymi instytucjami naukowymi.Z powodzeniem przeszliśmy certyfikację systemu jakości ISO9001, uzyskaliśmy kilkanaście patentów wynalazczych i dwa prawa autorskie do oprogramowania.Świadczyliśmy profesjonalne usługi i sprzęt dla ponad 100 użytkowników w kraju i za granicą, co jest w toku i będzie kontynuowane w przyszłości.

Perspektywa współpracy

Przyjazna współpraca zapewnia zarówno wysoką jakość produktów, jak i wieloletnią profesjonalną obsługę posprzedażową.
