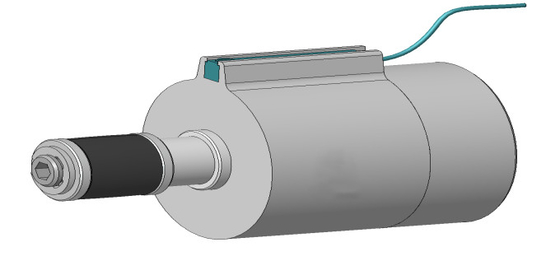

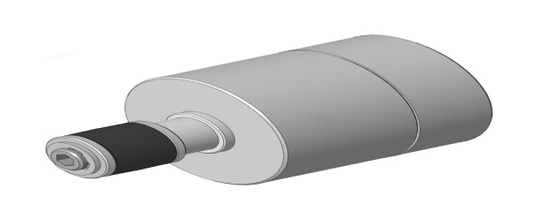

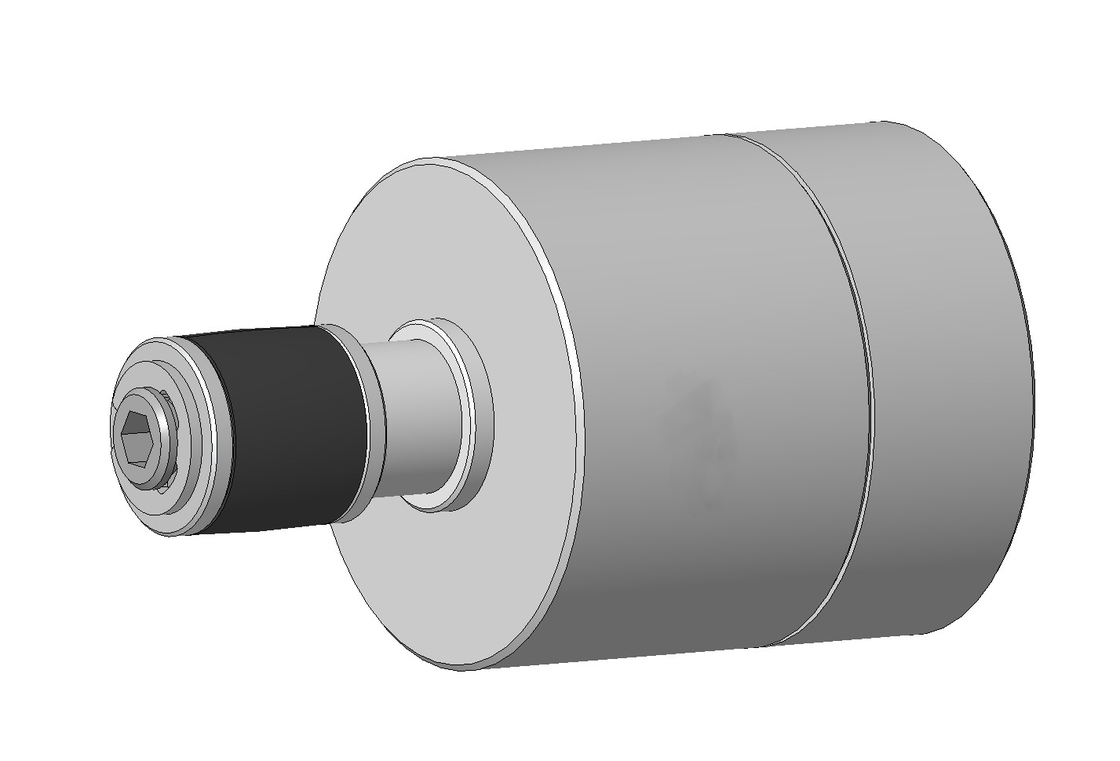

Pneumatyczny szybki złącze TF360

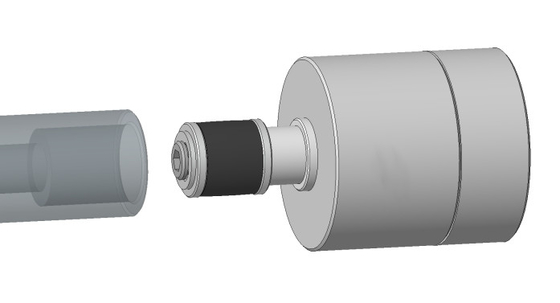

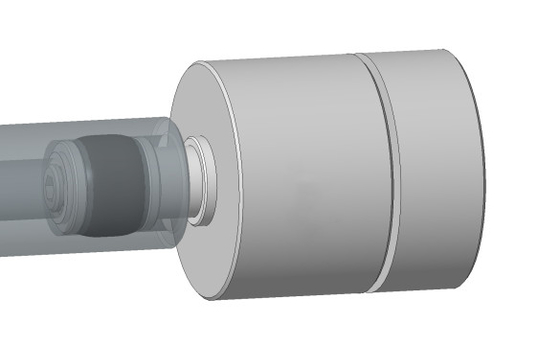

Szybki złącze serii TF360 przyjmuje zaciski napędowe pneumatyczne, które są najczęściej stosowane do automatycznych lub półautomatycznych badań.Badanie szczelności powietrzaczęści, które mają być badane za pomocąśrednica wewnętrznakontrolowanerurociąg prosto charakterystyki, a także operacje funkcjonalne, takie jak napełnianie, zatapianie i opróżnianie.Na przykład uszczelnienie wewnętrznej ściany prostej rury, otwory wiertnicze i wewnętrzne nitki itp.
Szybkie złącza serii TF360 wykorzystują zasadę napędową cylindra, uszczelki z przodu mogą uszczelnić badane części z dużym zakresem tolerancji.Pnapęd pneumatyczny może być stosowany do automatycznych badań w celu osiągnięcia automatycznej pracy.
TF360 Zalety szybkiego złącza
1)Można go używać jako urządzenie przenośne lub stacjonarne (a)w przypadku gdy wymagane jest stałe wsparcie).
2) SEal prostą rurę zszerokośćtolerancjazakres.
3) Spierścień ealingjestsamodzielne dostosowanieve.
4)Brak uszkodzenia wewnętrznej ściany rurki testowej.
5)Napęd pneumatyczny, może realizować automatyczne testowanie.
TF360Parametry techniczne serii
| Stosowany interfejs |
Interfejs z/średnica wewnętrznakontrolowanerurociąg prosto cechy: np. prostą ścianę wewnętrzną rury,otwory wiertniczei wewnętrzna nitka |
| Materiał nadwozia |
stopu aluminium,inne materiały mogą być równieżwybranezgodnie z potrzebami klienta |
| Materiał pieczętowy |
Główna pieczęć przyjmujekauczuk nitrylowy(NBR) domyślnie, a inne materiały mogą być wybierane zgodnie z potrzebami klienta, takie jak uszczelnienie uretanowe w warunkach większego zużycia |
| Stosowane medium |
Suche, bezolejne powietrze lub gaz nieżrący |
| Sposób działania |
Napęd pneumatyczny (5 ~ 10bar sprężonego powietrza) |
| Ciśnienie pracy |
0-9 bar (napęd wymagany do zastosowań ciśnieniowych, nie wymagany do zastosowań próżniowych) |
| Temperatura pracy |
-15°C-+100°C |
| Poziom przecieku* |
10- 4- Nie, nie.3/s |
* Jest to minimalna częstotliwość wyciekuz/produkty standardoweMożemy dostarczyć urządzenia za)niższa częstotliwość wycieku na żądanie; zależy to od szczegółowych specyfikacji dostarczonych przez klienta (metoda badania,temperatury badawczej i ciśnienia badawczego) oraz jakości próbki dostarczonej przez klienta (i. tzn. obróbki powierzchniowej powierzchni uszczelniającej, szorstkości i tolerancji wymiarowych).
TF360Wymiary serii(jednostka: mm)
| Numer jednostki |
Wylotowy port B1 |
Port napędowy P1 |
Otwór montażowy G1 |
D1 |
D2 |
L1 |
L |
| 0 |
M5 |
M5 |
M5 |
32 |
20 |
22 |
55 |
| 1 |
G1/8/ |
G1/8/ |
M6 |
40 |
26 |
28 |
70 |
| 2 |
G1/8/ |
G1/8/ |
M6 |
40 |
26 |
24 |
66 |
| 3 |
G1/8/ |
G1/8/ |
M6 |
60 |
41 |
40 |
75 |
| 4 |
G1/8/ |
G1/8/ |
M6 |
60 |
41 |
37 |
71 |
| 5 |
G1/2/ |
G1/8/ |
M6 |
88 |
60 |
59 |
106 |
| 6 |
G1/2/ |
G1/8/ |
M6 |
88 |
60 |
54 |
100 |
| 7 |
G3/4/ |
G1/8/ |
M6 |
107 |
76 |
57 |
94 |
| 8 |
G3/4/ |
G1/8/ |
M6 |
107 |
76 |
57 |
94 |
TF360Zastosowanie serii
1.Przemysł badawczy silników
2.Przemysł badań nowej energii
3. Badania przyrządów
4Przemysł chłodniczy i klimatyzacyjny
5. gazowe, płynne szybkie napełnianie
6. Ogólne przemysłowe szybkie uszczelnienie
