System próbek do pomiaru silnika lotniczego

Opis produktu

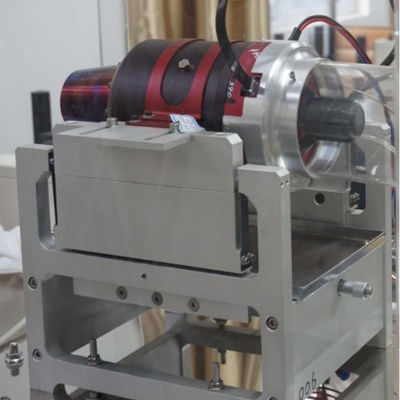

Placówka testowa do montażu silnika turbosprężowego jest wykorzystywana do testowania siły napędowej silnika turbosprężowego. Placówka testowa składa się głównie z przesuwek o niskim oporze, uchwytu do mocowania silnika,i urządzenia do pomiaru ciśnienia.

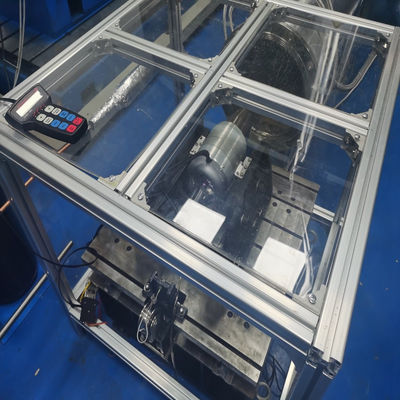

1. Niski opór przesuwany stół:
Placówka przesuwna jest podzielona na podstawę i platformę przesuwną, a między podstawą a platformą przesuwną zainstalowana jest liniowa szyba przesuwna o niskim współczynniku tarcia;Podstawa może bezpośrednio przyłączyć się do tabletu; płaszczyzna między podstawą a platformą przesuwaną jest obrobiona tak, aby płaskość każdej płaszczyzny była nie mniejsza niż 0,02 mm.
Linia przesuwna łożyska zainstalowana na dnie platformy przesuwnej zapewnia względny równoległość podczas montażu, a równoległość łożyska przesuwnego jest zagwarantowana ≤ 0.02mm poprzez obróbkę mechaniczną i pozycjonowanie.

2. Urządzenie do pomiaru pchnięcia:
Urządzenie do pomiaru ciśnienia składa się głównie z niemieckich czujników i złączy HBM do pomiaru ciśnienia o wysokiej precyzji, o dokładności czujnika nie niższej niż poziom C3.Urządzenie pomiarowe jest bezpośrednio podłączone do platformy przesuwnej w linii prostej, dokładne pomiar siły napędowej platformy podczas jej ruchu; platforma jest wyposażona w 2 zestawy urządzeń pomiarowych siły napędowej, zainstalowanych na obu końcach dna platformy;Jeden zestaw służy do pomiaru, a drugi do pomiaru kalibracji.

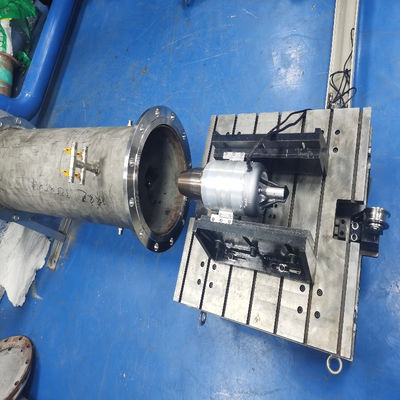

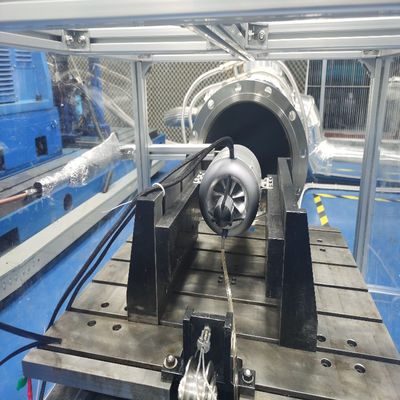

3. Uchwyt do mocowania silnika:
Podstawa montażowa wykonana jest z wysokiej jakości stopu aluminium przetworzonego jako całość, zapewniając jej ogólną sztywność i wytrzymałość; Jeden koniec podstawy jest mocowany na platformie przesuwanej,a drugi koniec jest podłączony do silnikaNa uchwycie zainstalowany jest adapter i podczas wymiany silnika użytkownicy muszą tylko wymienić adapter, aby zaspokoić potrzeby dokingowe i testowe różnych silników.

Parametry techniczne

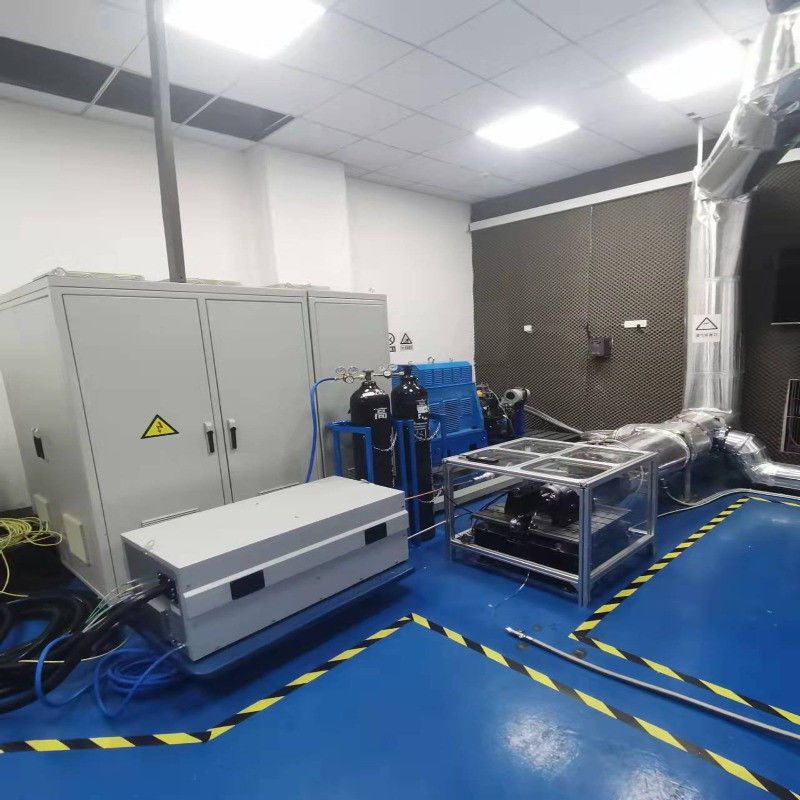

Struktura i skład

Struktura kabiny na dużej wysokości
1Wewnętrzna ściana laboratorium: wykonana z zaawansowanej płyty ze stali nierdzewnej;
2. Zewnętrzna powierzchnia kabiny: powlekana wysokowytrzymałym proszkiem;
3. uszczelnienie: przy użyciu zaawansowanego uszczelnienia z gumy silikonowej można go przetestować przez długi czas;
4. materiał izolacyjny kabiny: wykonany z opalania poliuretanowego i bawełny ze szkła, o dobrym działaniu izolacyjnym. zewnętrzna powierzchnia pomieszczenia badawczego nie zamarza ani nie kondensuje;
5. Drzwi kabiny: mają okrągłe otwieranie ręczne i są wyposażone w mechanizm zamykania ręcznego;
6Wygląd: drzwi są niebieskie RAL5015, a kabina szara RAL7035;
7Okno obserwacyjne: składa się z wielu warstw szkła odpornego na wybuchy, posiada cechy odporności na ciepło, mróz, rosy i dobrą przepuszczalność światła;
8. Urządzenia oświetleniowe: Urządzenia oświetleniowe są zainstalowane wewnątrz pudełka badawczego i wykorzystują bezpieczne napięcie. Przełącznik sterujący znajduje się na szafie sterującej, a oświetlenie jest większe niż 300 lux;
9Materiały izolacyjne, płyn chłodzący, olej smarowy itp. kabiny spełniają wymagania środowiskowe, a płyn chłodzący i olej smarowy będą poddawane obróbce w celu zapobiegania wyciekom;

Przewód spalin
Rura wydechowa składa się z sekcji adaptera, sekcji pomiarowej, chłodnicy wydechowej, rur falistych i rur łącznikowych.i chłodnicy wydechowej są przetwarzane jako całość przy użyciu stali nierdzewnej 304Inne rurociągi są wykonane z 304 rur ze stali nierdzewnej i spawane z flansami.i łączników pomiarowych ciśnienia całkowitego równomiernie rozmieszczonych wzdłuż obwodu sekcji pomiarowej,Złącza wykorzystują płetwy do rozpraszania ciepła, aby zapewnić, że temperatura siedzenia czujnika nie przekracza 70 oC.Rozszerzenie i kurczenie cieplne rurociągu jest wchłaniane przez rurę falistąRurociąg przyjmuje strukturę izolacyjną składającą się z trzech warstw 304 blach ze stali nierdzewnej do izolacji.

Rurociąg wchłaniania powietrza
Rura pomiarowa wlewu silnika służy do pomiaru ciśnienia całkowitego, ciśnienia statycznego, całkowitej temperatury i innych parametrów wlewu silnika.Średnica tej sekcji pomiarowej wynosi DN150, a maksymalny przepływ jest mniejszy niż 20 m/s.
Rura pomiarowa wlewu silnika wykorzystuje otwór ścienny do pomiaru ciśnienia statycznego, sondę do pomiaru ciśnienia całkowitego i maskę całkowitą do pomiaru całkowitej temperatury.Kapsula pomiarowa całkowitej temperatury i sonda pomiarowa całkowitego ciśnienia są rozmieszczone w sposób rozstawiony.
Do podłączenia rury pomiarowej wlewu silnika potrzebna jest rurka łącznika regulacyjna.więc przewód łączący regulację dla różnych testów silnika jest również różny i musi być specjalnie wykonany.

Profil przedsiębiorstwa

Seelong Intelligent Technology (Luoyang) Co., Ltd. jest przedsiębiorstwem o wysokiej technologii specjalizującym się w pomiarach, kontroli, projektowaniu, produkcji sprzętu,i usług sprzedaży systemów energetycznych w różnych dziedzinach, takich jak lotnictwo kosmiczne, motoryzacji i nowej energii; Firma znajduje się w pięknym mieście Luoyang.

Seelong specjalizuje się w badaniach i rozwoju, produkcji i serwisie sprzętu testowego dla silników nowej energii, systemów napędowych hybrydowych, silników, skrzyń biegów i innych.Główne produkty obejmują dynamometry elektryczneSeelong posiada kompletny system sprzedaży i serwisu.przestrzeganie filozofii biznesowej przetrwania jakości i rozwoju usług, zapewniając użytkownikom różnego rodzaju rozwiązania pomiarowe i sterowania energetyki w różnych dziedzinach.

Zaawansowana filozofia projektowania Seelong i bogate doświadczenie w branży dają firmie przewagę technologiczną nad konkurentami w tej samej branży.i produkty firmy mogą lepiej spełniać rzeczywiste zapotrzebowanie na rynkuSeelong jest odważny w innowacjach.nawiązała długoterminowe i dogłębne stosunki współpracy z wieloma krajowymi instytucjami badawczymi, takimi jak Uniwersytet Tsinghua i Uniwersytet Shandong. Uzyskał certyfikat CE, certyfikat systemu jakości ISO9001, certyfikat AAA, uzyskał ponad dziesięć patentów na wynalazki i dwa prawa autorskie do oprogramowania.Zapewniła profesjonalne wyposażenie i usługi dla ponad stu użytkowników zarówno w kraju, jak i na świeciePrzedsiębiorstwo zyskało zaufanie klientów krajowych i zagranicznych dzięki opłacalnym produktom i wysokiej jakości usługom i nawiązało długoterminowe strategiczne partnerstwo obopólne.

Firma zawsze przestrzega filozofii biznesowej "przyjmowania innowacji technologicznych jako swojej misji i wysokiej jakości usług jako celu",stale przekraczające zaawansowany poziom w tej samej branżyW celu zapewnienia klientom produktów i usług o wysokiej inteligencji, precyzji, szybkości,niezawodność, oraz wartość dodaną.

Wszyscy pracownicy Seelong Intelligent Technology (Luoyang) Co., Ltd. serdecznie przyjmują szczerą współpracę od krajowych i zagranicznych klientów i współpracują dla przyszłości i wspólnego rozwoju.
