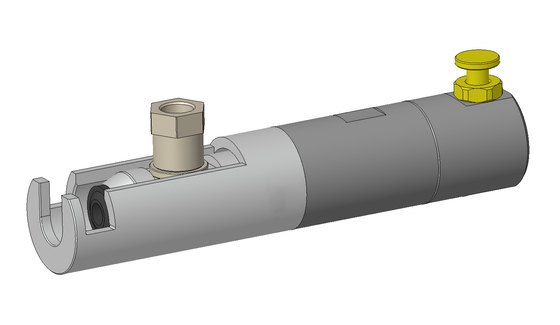

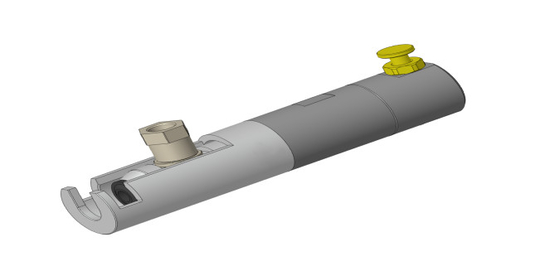

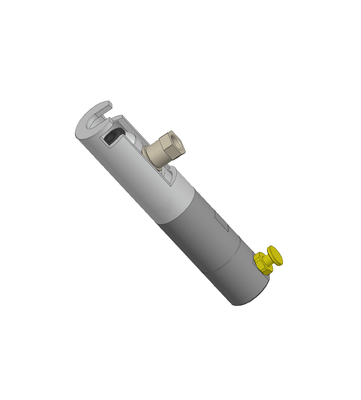

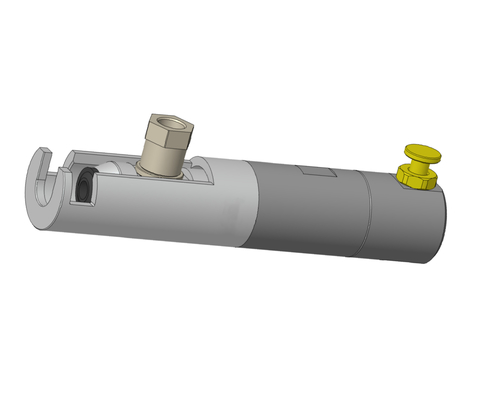

TF550 Serii Materiał ze stopu aluminium Bayonet Typ szybkiego połączenia sprzęgła

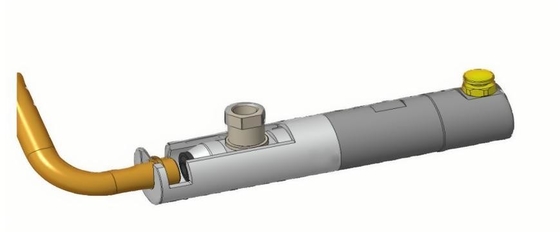

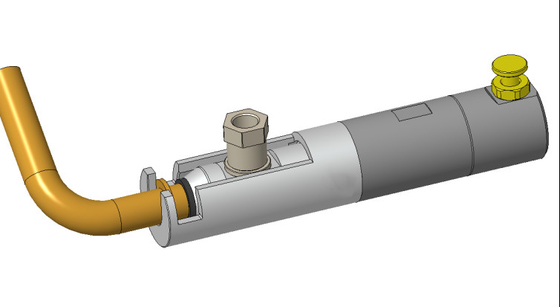

TF550złącze seryjneprzyjmuje zamykanie napędu pneumatycznego, które jest najczęściej stosowane w badaniach półautomatycznych.Może zrozumieć ciśnienie iBadanie szczelności powietrzaróżnych specjalnie ukształtowanych otworów rur, a także operacji funkcjonalnych, takich jak napełnianie, zatapianie i opróżnianie.Na przykład uszczelniające kołnierze, płomienie i zmniejszające otwory rury formowania.
Naciśnij kciukiem.pneumatyczneprowadzenie,proste działanie, bezpieczne iniezawodneGłówna część złącza wykonana jest z aluminium lotniczego, jest lekka i trwała, co znacznie zmniejsza intensywność pracy operatora.
TF550 Zalety szybkiego złącza
1) Używane do uszczelniania interfejsu flanszy o szerokim zakresie tolerancji, a także interfejsu w kształcie flanszy o złożonym kształcie.
2) Ciśnienie kciukiem, sterowanie pneumatyczne, prosta obsługa, bezpieczna i niezawodna.
3)Wymiana uszczelnień jest prosta i wygodna oraz wygodna do regularnej konserwacji.
4)Nie ma uszkodzeń w probówce.
TF550Parametry techniczne serii
| Stosowany interfejs |
Wyroby o specjalnym kształcie otworu rurowego: np. obudowy, płomienie i średnica redukcyjna |
| Materiał nadwozia |
stopu aluminium,inne materiały mogą być równieżwybranezgodnie z potrzebami klienta |
| Materiał pieczętowy |
Główna pieczęć jest wykonana zkauczuk nitrylowy(NBR) domyślnie, a inne materiały mogą być wybierane zgodnie z wymaganiami klienta |
| Stosowane medium |
Często płynny lub gaz nieżrący |
| Sposób działania |
Zawór tłoczenia kciukiem, sterowanie pneumatyczne |
| Ciśnienie pracy |
0-10bar |
| Temperatura pracy |
-15°C-+100°C |
| Poziom przecieku* |
10-4- Nie, nie.3/s |
* Jest to minimalna częstotliwość wyciekuz/produkty standardoweMożemy dostarczyć urządzenia za)niższa częstotliwość wycieku na żądanie; zależy to od szczegółowych specyfikacji dostarczonych przez klienta (metoda badania,temperatury badawczej i ciśnienia badawczego) oraz jakości próbki dostarczonej przez klienta (i. tzn. obróbki powierzchniowej powierzchni uszczelniającej, szorstkości i tolerancji wymiarowych).
TF550Wymiary serii(jednostka: mm)
| ProduktModel |
Rozmiar pieczęci A |
Numer jednostki |
D1 |
L |
Wylotowy port B1 |
Port napędowy P1 |
Model zestawu pieczęci |
Model wtyczki |
| TF550-D10 |
10 |
1 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D10-T0701 |
TF550-D10P |
| TF550-D11 |
11 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D11-T0701 |
TF550-D11P |
| TF550-D12 |
12 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D12-T0701 |
TF550-D12P |
| TF550-D13 |
13 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D13-T0701 |
TF550-D13P |
| TF550-D14 |
14 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D14-T0701 |
TF550-D14P |
| TF550-D15 |
15 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D15-T0701 |
TF550-D15P |
| TF550-D16 |
16 |
28 |
138 |
G 1/8/ |
G 1/8/ |
TF550-D16-T0701 |
TF550-D16P |
| TF550-D17 |
17 |
2 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D17-T0701 |
TF550-D17P |
| TF550-D18 |
18 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D18-T0701 |
TF550-D18P |
| TF550-D19 |
19 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D19-T0701 |
TF550-D19P |
| TF550-D20 |
20 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D20-T0701 |
TF550-D20P |
| TF550-D21 |
21 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D21-T0701 |
TF550-D21P |
| TF550-D22 |
22 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D22-T0701 |
TF550-D22P |
| TF550-D23 |
23 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D23-T0701 |
TF550-D23P |
| TF550-D24 |
24 |
38 |
143 |
G 1/4/ |
G 1/8/ |
TF550-D24-T0701 |
TF550-D24P |
| TF550-D25 |
25 |
3 |
46 |
148 |
G 1/4/ |
G 1/8/ |
TF550-D25-T0701 |
TF550-D25P |
| TF550-D26 |
26 |
46 |
148 |
G 1/4/ |
G 1/8/ |
TF550-D26-T0701 |
TF550-D26P |
| TF550-D28 |
28 |
46 |
148 |
G 1/4/ |
G 1/8/ |
TF550-D28-T0701 |
TF550-D28P |
| TF550-D30 |
30 |
46 |
148 |
G 1/4/ |
G 1/8/ |
TF550-D30-T0701 |
TF550-D30P |
| TF550-D32 |
32 |
46 |
148 |
G 1/4/ |
G 1/8/ |
TF550-D32-T0701 |
TF550-D32P |
TF550Zastosowanie serii
1.Przemysł badawczy silników
2.Przemysł badań nowej energii
3. Badania przyrządów
4Przemysł chłodniczy i klimatyzacyjny
5. gazowe, płynne szybkie napełnianie
6Ogólne przemysłowe szybkie uszczelnianie
