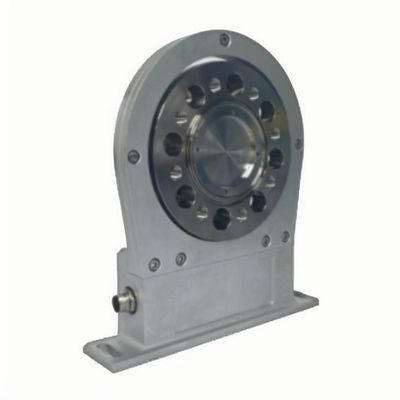

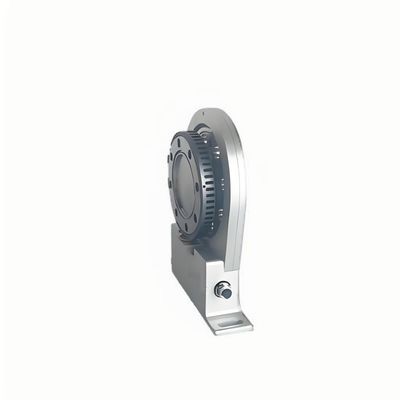

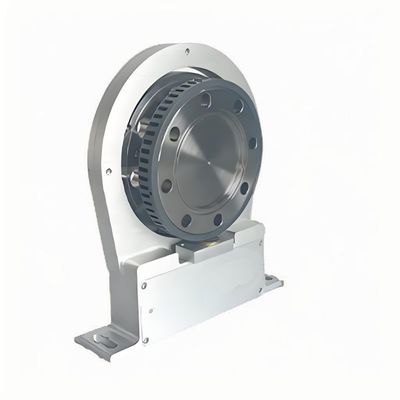

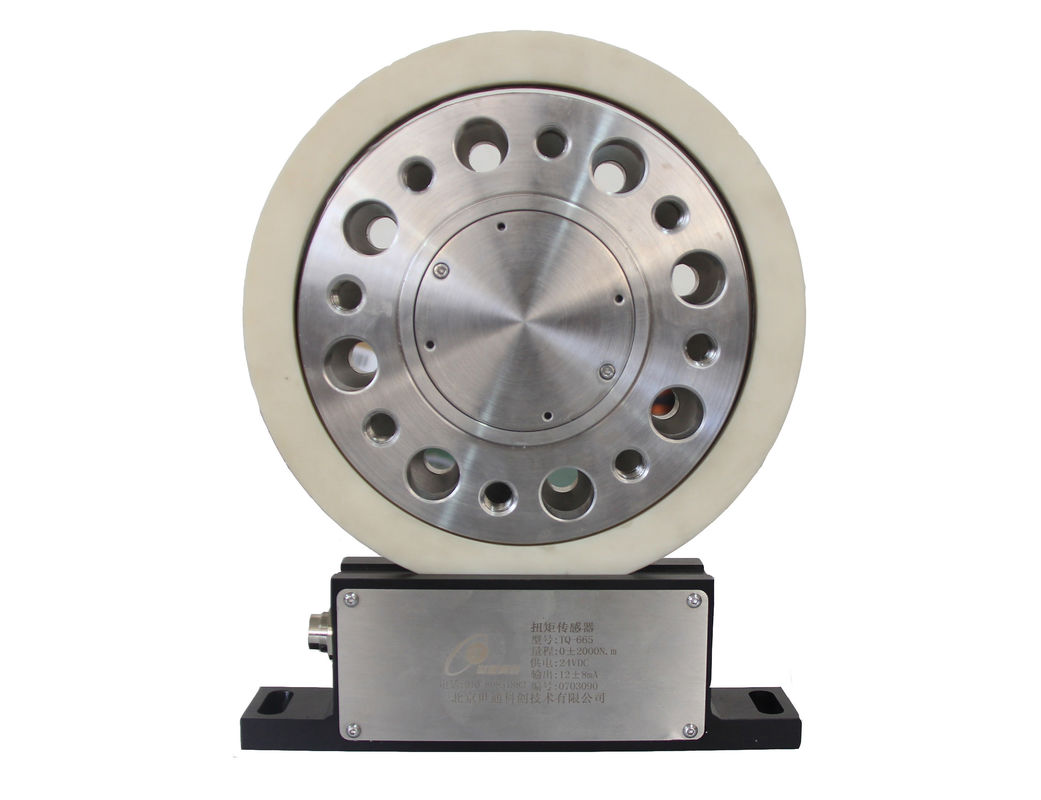

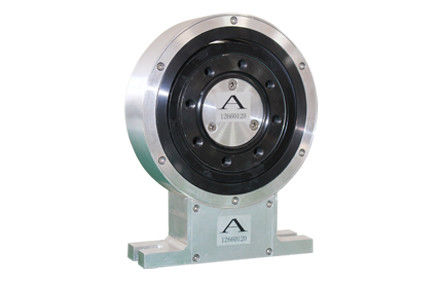

Wysoka dokładność i bezobsługa 300Nm 10000 RPM cyfrowy czujnik momentu obrotowego

SLFN + 300-1000Nm 0,1% FS 10000 obr./min Kołnierz do pomiaru momentu obrotowego o dużej prędkości do wałów obrotowych

Czujniki momentu obrotowego

W zależności od zastosowania momenty obrotowe są mierzone w bardzo różnych zakresach siły.SLong oferuje systemy czujników do każdego obszaru zastosowań w produkcji, rozwoju i badaniach.Rozróżniamy dwie konstrukcje: Czujniki momentu obrotowego do pomiaru na r

wały obrotowe Czujniki tego typu wykorzystują technologię tensometryczną.Oferują maksymalną dokładność, bardzo sztywną konstrukcję i doskonałe temperatury

stół.W przypadku tych wałków do pomiaru momentu obrotowego transmisja zasilania i sygnału pomiarowego jest w dużej mierze bezdotykowa.Kilka fea

Funkcje ułatwiają integrację z istniejącymi systemami testowymi: bezdotykowa cyfrowa transmisja sygnału z wirnika do stojana, zintegrowane kondycjonowanie sygnału, standardowe wyjścia analogowe i częstotliwościowe oraz liczne interfejsy.

Korzyści w skrócie

• Pomiar momentu obrotowego jest zintegrowany z procesem produkcyjnym

• Monitorowanie procesu zapewnia produkcję bez wad

• Koszty jakości są redukowane, ponieważ odchylenia są wykrywane na wczesnym etapie

• Wydajność procesu jest zoptymalizowana, ponieważ używany sprzęt pomiarowy jest niezwykle elastyczny

Charakterystyka

• Wbudowany cyfrowy układ kondycjonowania sygnału pomiarowego, dzięki transmisji bezkontaktowej, dane są bezpośrednio wyprowadzane
• w standardowym trybie sygnału analogowego lub cyfrowego
• Silna zdolność przeciwzakłóceniowa
• Wirnik obraca się w pierścieniu stojana, łożysko mechaniczne jest niedozwolone, więc nie dochodzi do zużycia.
• Poziom precyzji 0,5 lub 0,1, opcjonalne wyjście sygnału prądowego, napięciowego lub częstotliwościowego
• Wysoce precyzyjna magnetoelektryczna jednostka pomiaru kąta / prędkości, odporna na kurz i wilgoć
• Identyfikacja parametrów, nastawa, pomiar i zerowanie czujnika realizowane są poprzez interfejs RS-485
• Kompaktowa konstrukcja połączenia kołnierzowego o bardzo małych wymiarach osiowych
• Cyfrowa bezkontaktowa transmisja sygnału, bez łożyska, bez konserwacji, funkcja autotestu systemu
• jon

Parametr techniczny

• Zakres pomiarowy: ± 50... 1000 Nm
• Sygnał wyjściowy: 5-15kHz/0-10V/4-20mA/RS485
• Przeciążalność: 120%
• Klasa dokładności: 0,25%
• Zasilanie: 24 V DC
• Prędkość robocza: 0-15000 obr./min
• Częstotliwość odpowiedzi: 100 μs
• Rezystancja izolacji: > 200m Ω
• Zerowy dryf: < 0,25%
• Powtarzalność: < 0,1%
• Liniowość: < 0,1%
• Opóźnienie: < 0,1%
• Temperatura otoczenia: - 40-60 ℃
• Wilgotność względna: < 90% RH
• Zakres temperatur pracy: - 10-70 ℃
• Zakres temperatur przechowywania: - 25-80 ℃
• Amplituda czujnika: 10V
• Pobór mocy czujnika: ≈ 4W
• Pobór prądu czujnika: 100mA
• Czas odpowiedzi dynamicznej fali odkształcenia tensometru: 3,2x10-6s
• Obudowa czujnika: silnie anodowane aluminium

Model
